电源设备塑料安装底座壳体结构设计

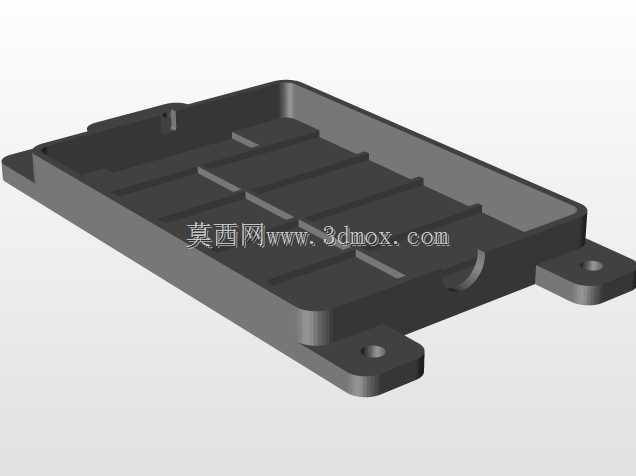

　　这款壳体结构是面向桌面式电源处理设备开发的承载安装部件，日常在电子维修工位、小型实验室供电场景、个人电子制作工作台中都能见到这类部件的实际应用，它的核心作用是为电源内部的整流模块、调压电路、显示控制板提供稳定的安装承载空间，同时通过自身的结构设计实现设备与安装台面、机架的可靠固定，隔绝内部电路与外部接触的安全风险。从结构设计的细节来看，壳体采用带侧边延伸安装耳的槽型结构，四个安装耳上预留了标准的通孔安装位，安装时可以通过螺栓直接将整个壳体固定在设备机架、工作台预留的安装位上，不需要额外设计转接支架，能大幅减少现场安装的配件准备工作量。槽体内部的底面设计了多道平行的凸起加强筋，这些加强筋一方面可以提升薄壁塑料壳体的整体刚性，

　　避免壳体在受到外部挤压、安装锁紧力作用时出现底面凹陷、侧壁变形的问题，另一方面这些凸起的筋条可以将内部安装的电路板、功率器件与壳体底面隔开一定间隙，为器件工作时的空气对流散热预留出通道，避免功率器件直接贴在塑料壳体上导致局部热量堆积，加速塑料老化或者影响器件工作稳定性。壳体的侧壁采用了均匀的壁厚设计，转角位置全部做了圆角过渡处理，既符合注塑成型的工艺要求，减少注塑过程中应力集中导致的成型缺陷，也能避免尖锐边角在装配、维护过程中划伤操作人员的手部，同时圆角过渡的结构也能提升壳体整体的抗冲击能力，在设备受到意外磕碰时，应力可以沿着圆角结构均匀分散，不会出现转角位置开裂的问题。在安装边界的设计上，两侧安装耳的伸出长度、

　　安装孔的中心距都匹配常规小型桌面电源设备的通用安装尺寸，安装孔的孔径适配常用的M3、M4规格固定螺栓，能兼容多数现有工作台、设备机架的预留安装孔位，不需要对现有安装面做二次打孔改造。壳体的槽体深度经过匹配设计，刚好可以容纳电源的核心电路模块、LCD显示驱动板以及输入输出接线端子，槽体的上边沿预留了与上盖配合的止口结构，装配时上盖可以直接卡在止口位置，通过侧边的卡扣或者少量螺丝就能完成上下壳体的固定，装配流程简单，后期维护拆卸也很方便。从实际使用的角度出发，这类壳体的设计需要兼顾多方面的需求，首先是绝缘性能，采用工程塑料材质可以实现内部电路与外部的可靠绝缘，即使内部电路出现绝缘层破损的情况，外部接触壳体也不会有触电风险，

　　满足低压电器设备的安全规范要求；其次是结构强度，虽然是薄壁塑料件，但通过内部加强筋、侧壁转角圆角、安装耳局部加厚的设计，完全可以承受内部电路板、器件的重量，以及安装过程中的锁紧力、日常使用中的轻微冲击；另外是装配兼容性，内部的筋条位置预留了电路板安装柱的位置，可以直接通过自攻螺丝将电路板固定在壳体内部的安装柱上，不需要额外设计铜柱或者其他支撑件，能减少整机的装配零件数量，降低整体的物料成本和装配工时。在实际的建模过程中，这类壳体的设计需要重点关注壁厚的均匀性，避免出现局部壁厚过大导致注塑时产生缩痕、气泡等缺陷，同时安装耳的位置因为要承受螺栓锁紧的拉力，需要在安装孔周边做局部的加厚处理，避免锁紧螺栓时安装耳出现开裂。内部加强筋的高度和厚度也需要匹配壳体的整体尺寸，筋条厚度一般控制在主体壁厚的0.5-0.7倍，避免筋条位置在壳体表面产生缩印，影响外观质量。另外壳体上预留的接线缺口、显示窗口位置（这款壳体对应型号带LCD显示，所以上盖配合位置会预留显示窗口的安装位）都需要和内部器件的位置精准对应，保证装配后显示屏幕、接线端子的位置准确，不会出现错位、干涉的问题。这类底座壳体作为电源设备的基础承载部件，它的设计合理性直接影响整个设备的装配效率、使用寿命和使用安全性，在设计过程中需要同时兼顾成型工艺、装配工艺、使用场景的多方面要求，不能只追求外观造型而忽略实际的结构强度和安装便利性。
