带LED照明的122mm缩放玻璃结构设计

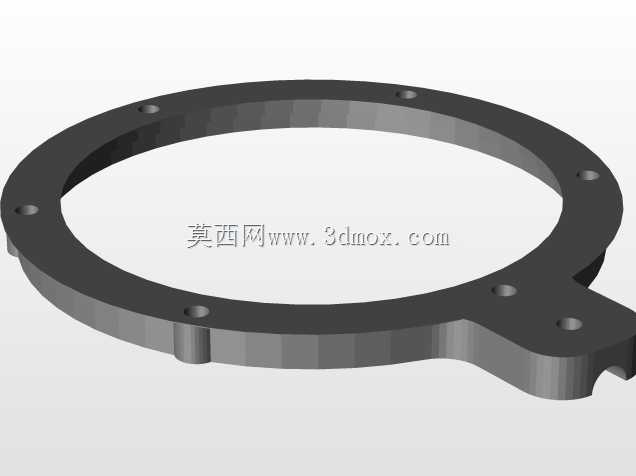

　　照明部分采用24颗贴片式LED二极管均匀排布在镜片周边的环形结构上，供电参数匹配12V直流、200mA的常规车间检修工位供电标准，不需要额外配置专用电源，直接接入工位常用的直流供电接口即可使用，环形排布的设计可以让光线从观察视角的四周均匀投射到作业面，完全避免手持工具或者操作人员头部遮挡光线形成阴影的问题，即使是引脚间距不足0.5mm的贴片元件，也能清晰照亮引脚与焊盘的间隙，方便作业人员判断焊锡浸润状态。结构件的材料选择上，直接接触握持的外壳部分采用ABS材质，这种材料的表面触感温润，注塑成型的尺寸稳定性好，长期手持接触汗液也不会出现锈蚀或者表层脱落的问题，同时可以通过注塑直接做出符合人体工学的握持弧度，在电子通讯类产品的生产组装、售后检修环节，这类带集成照明的缩放玻璃是一线作业人员的常用辅助工具，尤其针对手机、小型通讯模组这类元器件排布密度高、焊点尺寸极小的作业场景，普通放大镜要么存在照明死角，要么放大倍率与工作距离不匹配，很容易导致虚焊漏检、飞线对位偏差这类问题，直接拉低检修与组装的良品率。这款缩放玻璃的核心光学件直径设定为122mm，这个尺寸是经过多轮现场验证的：如果镜片直径过小，作业时需要频繁调整观察位置，长时间操作颈部与手腕的疲劳感会明显上升；如果直径过大，整体重量会超出手持长时间作业的承受范围，同时镜片边缘的成像畸变率会升高，反而影响对微小焊点、印刷标识的判断。

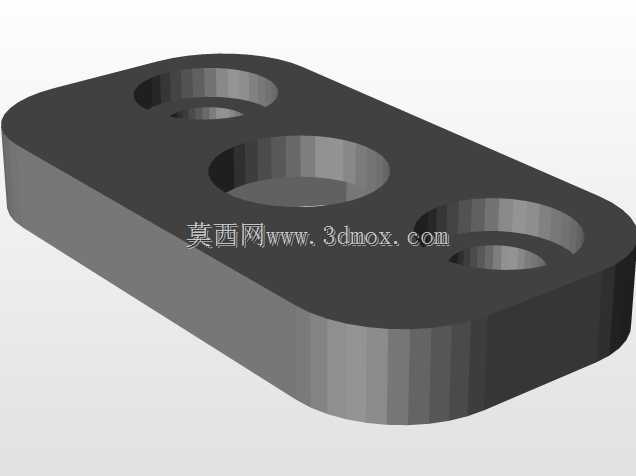

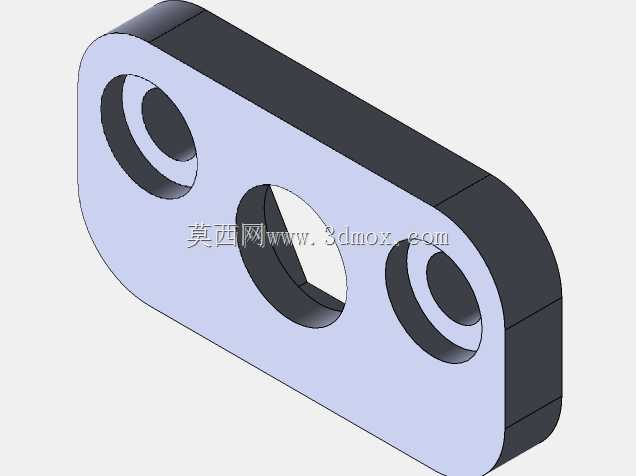

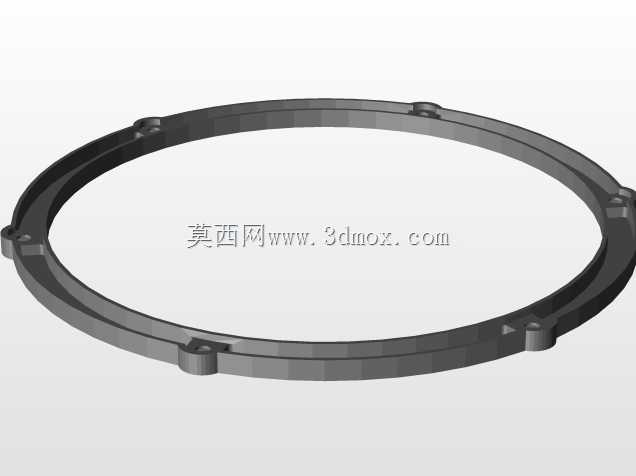

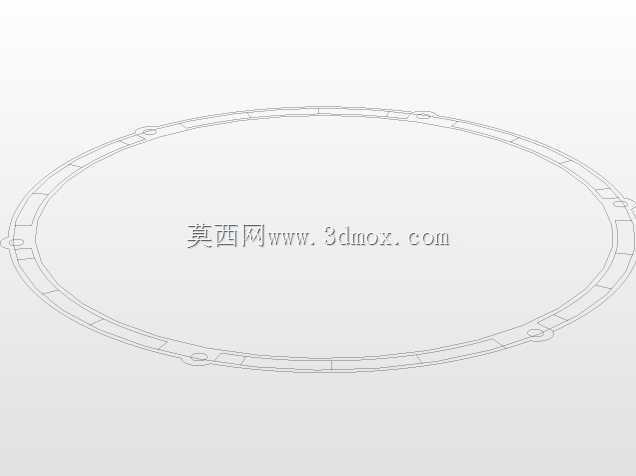

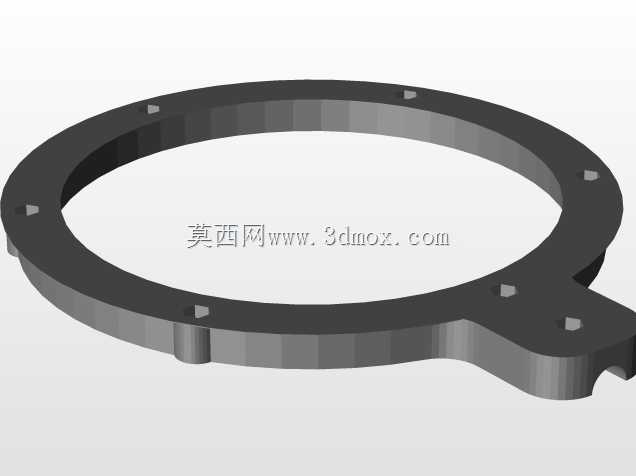

　　不需要额外做二次表面处理就能满足使用强度要求；内部的支撑固定结构采用铝材质，一方面铝的导热性能优异，可以将LED工作时产生的热量快速导出，避免长时间使用后灯珠位置积热导致光衰加快，另一方面铝件的结构强度足够，在镜片与外壳之间做支撑时，可以把壁厚做得更薄，控制整体重量，长时间手持作业也不会有明显的负重感。固定结构采用M3规格的尖嘴螺丝做锁紧，这种螺丝的头部占用空间小，锁紧时不需要太大的操作空间，在通讯设备检修这类作业空间局促的场景下，用普通的十字螺丝刀就能完成松紧调整，不管是调整镜片的俯仰角度，还是更换内部的LED灯珠，都不需要专用工具，日常维护的门槛很低。设计过程中首先要平衡的就是放大倍率与工作距离的关系，通讯类检修作业中，

　　操作人员需要在观察的同时手持电烙铁、镊子这类工具完成操作，所以镜片到作业面的工作距离不能过短，否则工具会碰到镜片，也不能过长导致放大倍率不足，无法分辨微小的元件细节；其次是照明的均匀度，不能出现中心亮度过高、边缘偏暗的情况，否则观察不同位置的元件时需要频繁调整角度，所以LED的排布角度、与镜片的相对位置都做了反复调整，确保整个视场范围内的照度差控制在合理区间，不会出现局部反光晃眼或者照度不足的问题。安装边界上，这款缩放玻璃既可以搭配简易支架做台式使用，也可以直接手持操作，手持状态下整体重心落在握持位置的中心，不会出现头重脚轻的情况，长时间握持不容易打滑；如果搭配支架使用，背部的M3螺丝安装孔位可以适配市面上多数通用的放大镜支架，

　　不需要额外做转接件，固定后调整角度时的阻尼感适中，调整到合适角度后不会自行下滑，满足不同作业姿势的使用需求。在实际的通讯生产线返修工位测试中，这款带照明的缩放玻璃相比传统无照明的放大镜，对0402封装元件的焊点检查效率提升明显，作业人员的视觉疲劳度也有明显降低，因为光线均匀的情况下，不需要刻意调整头部位置去找反光角度，眼睛长时间盯着作业面也不容易出现酸胀的情况。结构设计上还做了走线的隐藏处理，供电线路从内部支撑结构的空腔中穿过，不会裸露在外部，避免作业过程中烙铁烫到线材或者线材勾到周边元件的问题，外壳的拼接缝隙控制在0.1mm以内，日常使用中的焊锡渣、灰尘不容易进入内部，清理的时候直接用干布擦拭表面即可，不需要拆开清理内部，降低了日常维护的工作量。
