适配3D打印的IEC C14接口电源结构设计

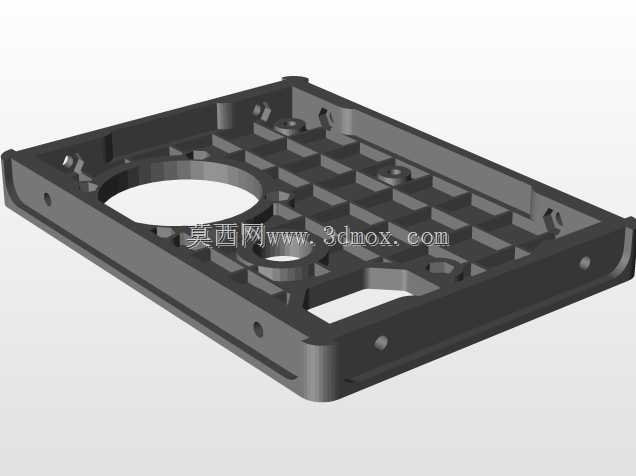

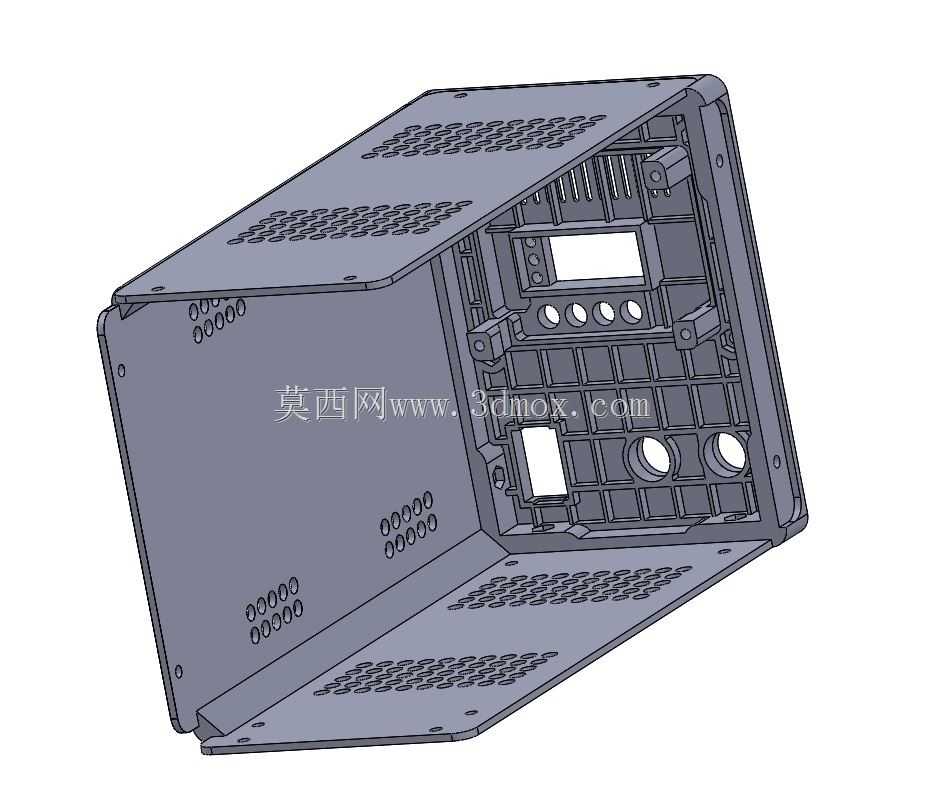

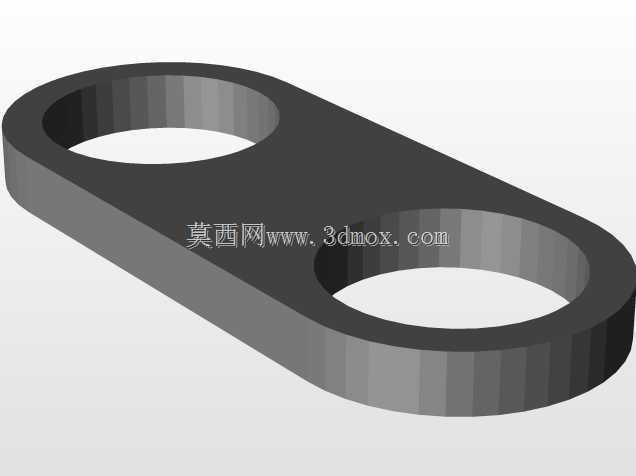

　　做电子设备配套供电单元的结构设计时，首先要锚定实际装机的边界条件，这款电源结构的设计初衷，是面向桌面级电子制作、小型通讯终端、DIY工控外设的供电需求，适配小功率设备的内置或外置供电场景，同时兼顾3D打印快速制作的落地可行性，不需要开模就能完成整机结构的制作，适合小批量试制、个人DIY项目、实验室原型验证这类场景使用。结构设计上优先考虑了多材料组合的装配逻辑，主体承载结构选用ABS材质适配FDM3D打印工艺，打印层厚设置在0.2mm时就能满足装配公差要求，不需要额外做大量的后处理，打印完成后去除支撑即可进入装配环节；内部承重、导热相关的连接部位采用铝制结构件，既可以平衡整机重量，也能辅助内部功率器件传导热量，

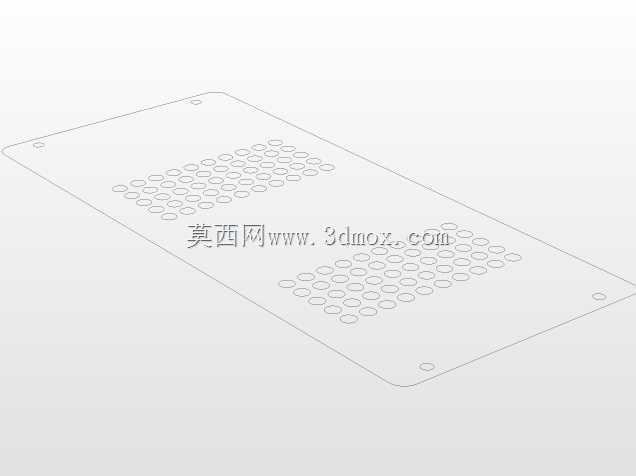

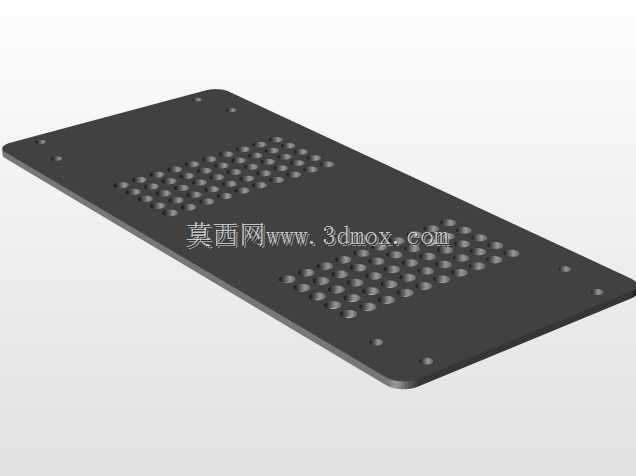

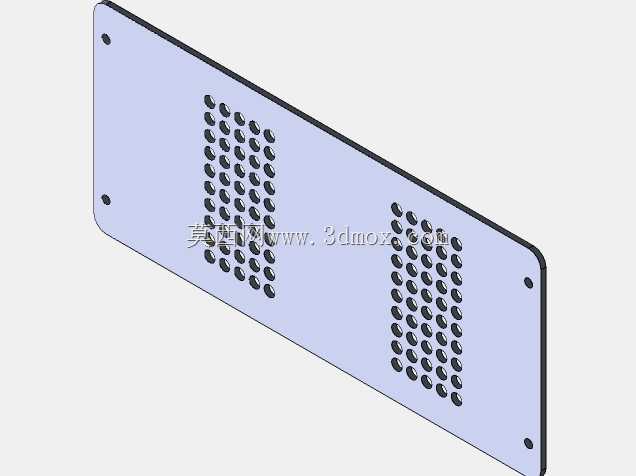

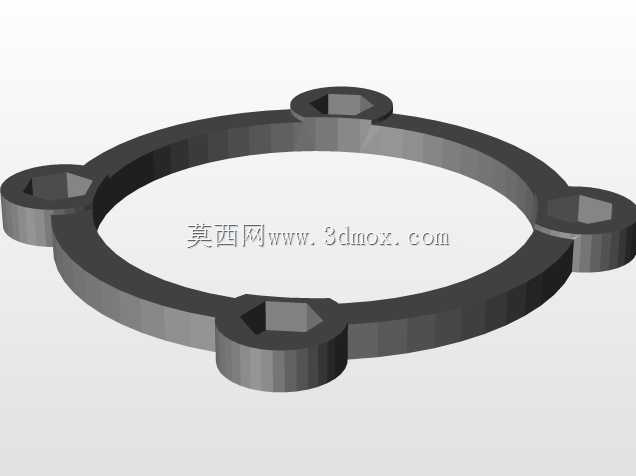

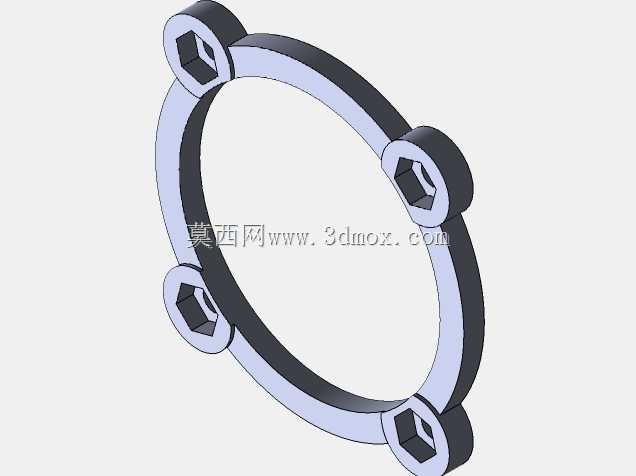

　　避免局部热量堆积影响器件寿命。整机的紧固件全部采用标准M3螺钉，不需要定制特殊规格的紧固件，日常装配、后期维护都能快速找到替换配件，降低了装配和维护的物料门槛。输入接口采用标准IEC C14插头，这是工业电子、通讯设备领域通用的市电输入接口，适配常规的品字电源线，不需要定制特殊的输入连接线，用户可以直接使用现有设备的通用电源线完成连接，也符合多数电子设备的供电接口规范，减少了适配成本。散热模块选用40x40x10规格的标准轴流风扇，这个尺寸的风扇是小功率电子设备散热的通用规格，供电电压匹配常见的12V直流供电，安装孔位完全遵循行业通用的孔距标准，风扇直接通过M3螺钉固定在结构预留的安装位上，风道设计顺着内部功率器件的排布方向，

　　进风出风路径没有多余的结构遮挡，能保证散热气流直接覆盖发热核心区域，在满载工作状态下也能把内部温度控制在器件允许的工作范围内。整体结构的安装边界做了充分的预留，所有外接接口的位置都做了公差补偿，3D打印的收缩率误差不会影响接口的正常插拔，内部器件的排布留足了走线空间，高压区域和低压区域之间设置了隔离筋位，避免装配过程中线缆移位造成的安全隐患，整机总重量控制在2.8kg，不管是内置安装到设备壳体内部，还是作为独立外置电源单元使用，都不会给配套设备带来额外的负重负担。设计过程中特意规避了复杂的倒扣、薄壁悬空结构，所有3D打印的结构件都能在无支撑或者少支撑的状态下完成打印，减少了支撑材料的浪费，也降低了打印失败的概率，

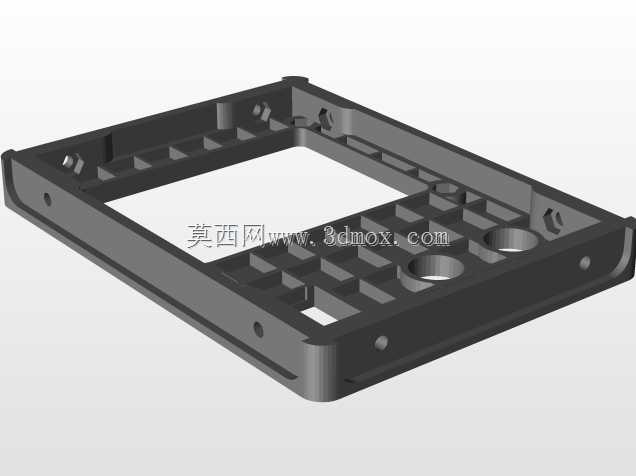

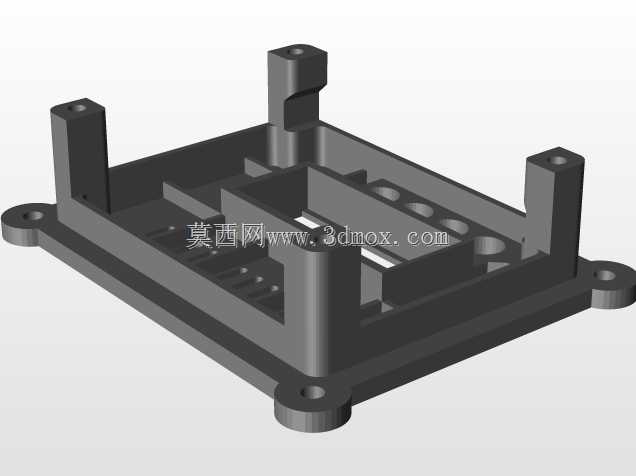

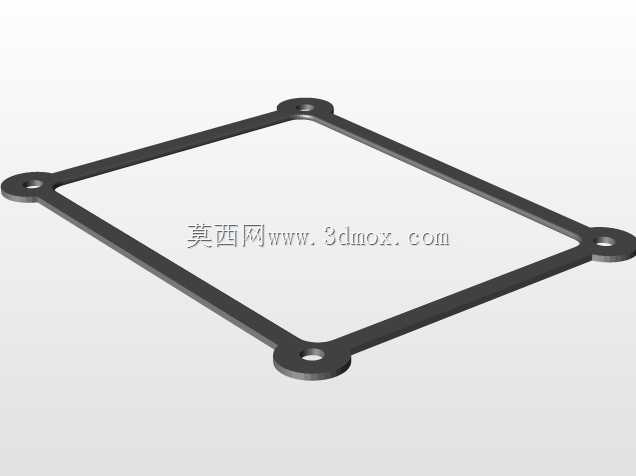

　　即使是入门级的桌面3D打印机也能顺利完成所有结构件的制作。结构的拼接位置全部采用止口定位，装配时不需要额外做对位调整，螺钉孔位都做了沉头设计，装配完成后螺钉头不会突出结构表面，既保证了外观的平整性，也避免螺钉突出划伤周边设备或者操作人员。针对3D打印材料的强度特性，在螺钉柱的位置做了加厚处理，反复拆装螺钉也不会出现柱体开裂的问题，接口位置做了圆角过渡，避免打印过程中出现应力集中导致的部件翘曲、断裂问题。实际装配测试中，所有标准件都能顺利对位安装，不需要对打印件进行锉修、打磨等二次加工，风扇运转时的振动不会引起结构共振，C14插头的插拔力度符合通用接口的使用手感，不会出现过松脱落或者过紧难以插拔的问题，铝制结构件和ABS打印件的连接位置预留了热膨胀间隙，在设备工作升温的状态下，不会因为两种材料的热膨胀系数不同出现结构变形、装配松动的问题。
