120mm规格方形轴流风机安装固定支架

　　在工业电控柜散热、IT设备机箱通风、小型工业设备风冷系统搭建场景中，120mm规格轴流风扇的安装固定一直是结构设计环节需要重点考量的部分，这款适配120×120mm安装孔距的风扇支架，正是针对这类安装需求开发的结构件。日常做设备结构设计时，经常遇到机箱壁板厚度不足、安装位没有预留足够螺接空间、风扇与安装面之间需要预留缓冲间隙的情况，直接将风扇锁附在薄板上很容易出现锁附力不足导致的震动异响，或是风扇运行时的震动直接传递到箱体引发共振，长期运行还可能出现螺丝松动、风扇移位的问题，这款支架的结构设计刚好能解决这类实际工程问题。

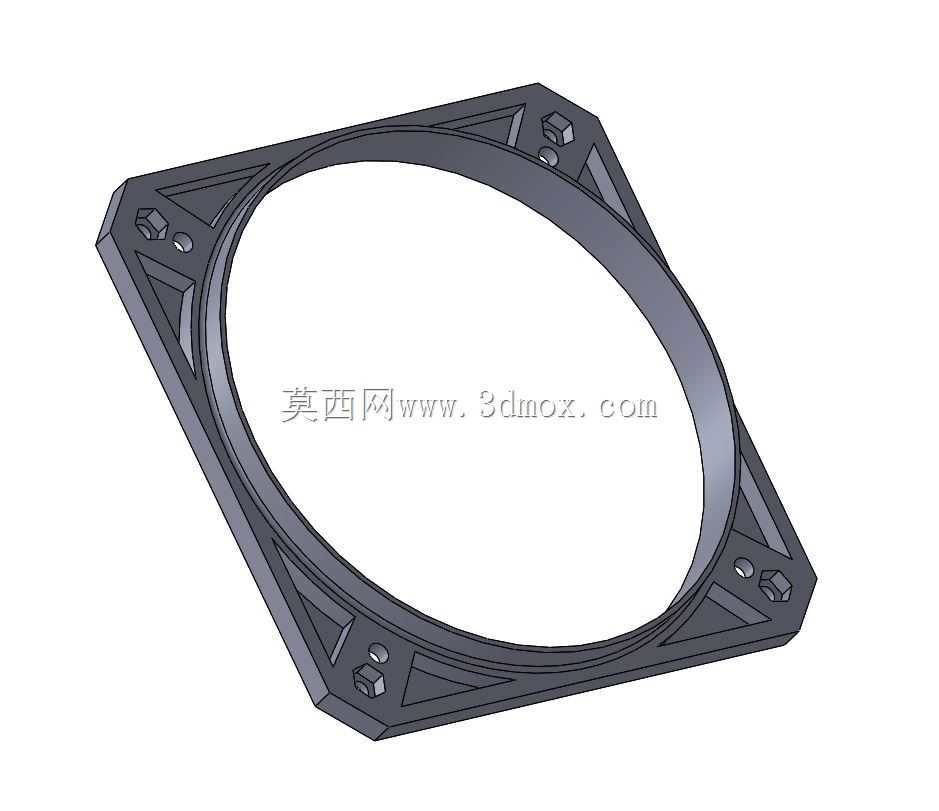

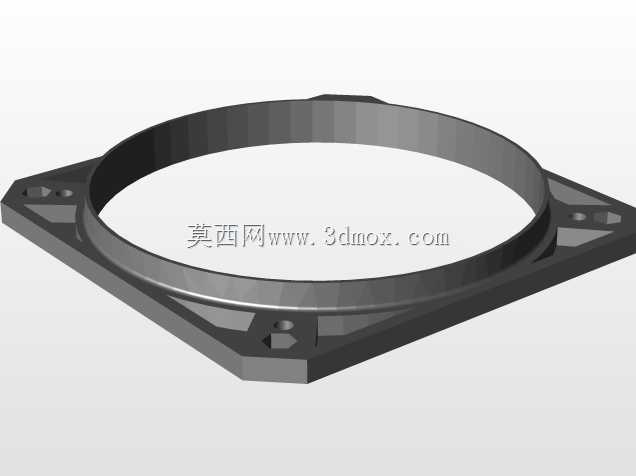

　　从结构形态来看，这款支架采用外方内圆的整体构型，外圈方形轮廓完全匹配120mm风扇的标准安装边界，四个角位预留的安装凸台，刚好对应标准120mm风扇的四个固定孔位，凸台做了加厚处理，攻牙后能提供足够的螺纹啮合长度，避免薄件锁附时出现滑牙、锁不紧的问题。内圈的圆形承托结构直径略大于风扇的风轮外径，既可以完整承托风扇的外圈边框，又不会遮挡风扇的进出风通道，不会额外增加风阻影响散热效率。支架的四个边都做了三角加强筋结构，连接外圈安装位和内圈承托边，在不额外增加整体材料厚度的前提下，大幅提升了支架的整体刚性，即使采用轻量化的工程塑料或是薄钣金加工，也能承受风扇长期运行的震动载荷，不会出现支架变形的问题。

　　实际安装使用时，这款支架可以根据安装场景选择两种固定逻辑：如果是在设备内部做风扇的悬浮式安装，可以先将风扇通过螺丝固定在支架的四个角位凸台上，再将支架整体固定在机箱内部的安装梁上，支架本身的结构厚度可以在风扇和安装面之间留出几毫米的间隙，既可以避免风扇与壁板直接接触传递震动，也能给风扇背面的出线、接线端子留出足够的操作空间，不会出现线组被挤压的问题。如果是做嵌入式安装，比如在机箱门板、设备侧面板上开孔装风扇，可以先将支架固定在开孔位置的内侧，再将风扇锁在支架上，支架的方形外圈可以覆盖开孔边缘的毛刺和公差间隙，不需要额外做密封压边，就能保证安装位的平整度，还能避免开孔边缘的锐边割伤风扇的线材。

　　从安装边界尺寸来看，这款支架的方形外轮廓尺寸控制在130mm以内，适配行业内通用的120mm风扇安装开孔尺寸，不需要额外放大安装位的预留空间，对于空间紧凑的小型机箱、紧凑型电控柜来说非常友好，不会因为加装支架就挤占内部的元器件布置空间。四个安装孔的孔位公差按照通用机械配件的IT12级精度设计，和市售绝大多数120mm轴流风扇的孔位都能适配，不会出现孔位对不上、需要现场扩孔的问题。支架的整体厚度控制在8mm左右，既保证了足够的结构强度，又不会过多占用风道方向的安装空间，在一些需要叠装双风扇做增压散热的场景里，两个支架加风扇的组合也能控制在合理的厚度范围内，不需要额外调整设备的内部空间布局。

　　在设计细节上，这款支架的所有棱角都做了倒角处理，没有尖锐的锐边，安装操作时不会划伤操作人员的手部，也不会割伤风扇的连接线材。四个角位的安装凸台做了下沉式设计，螺丝锁附后螺丝头不会突出支架表面，避免安装时螺丝头和其他元器件发生干涉。内圈的圆形承托边做了微小的导向斜角，安装风扇时可以快速将风扇对位放正，不需要反复调整位置就能对准螺丝孔，能有效提升组装环节的作业效率。针对不同的使用场景，这款支架既可以采用阻燃ABS材质注塑加工，用于民用电子设备、办公IT设备的散热安装，也可以采用铝合金压铸或是冷轧板冲压加工，用于工业设备、户外机柜这类对结构强度、耐温性能有更高要求的场景，结构本身的构型不需要做大幅修改，只需要调整材料和表面处理工艺就能适配不同的工况需求。

　　在长期运行的可靠性方面，支架的加强筋布局经过受力优化，风扇运行时产生的径向和轴向震动能通过加强筋均匀分散到整个支架结构上，不会出现应力集中导致的支架断裂问题。四个安装位的受力均匀，单个螺丝孔位能承受不小于50N的拉拔力，完全满足风扇长期运行的固定需求，即使在有一定震动的工业设备上使用，也不会出现支架断裂、风扇脱落的问题。对于结构设计从业者来说，这款支架的模型可以直接导入到设备整体装配中，不需要重新绘制风扇安装位的固定结构，能有效缩短结构设计的周期，同时经过实际工况验证的结构强度，也能减少后续样机测试阶段出现固定结构失效的概率，降低设计迭代的成本。
