可移动真空泵承载支架结构设计

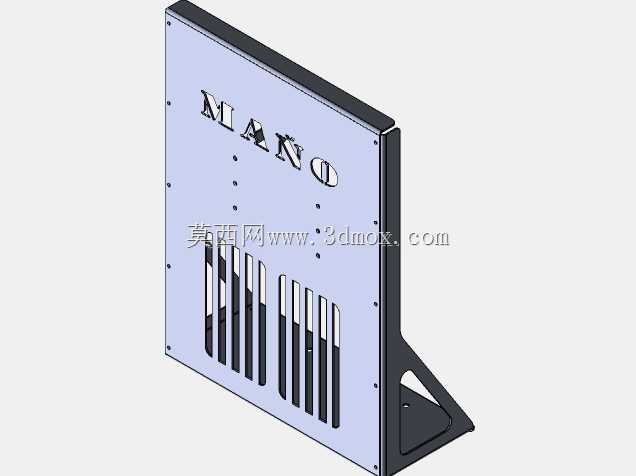

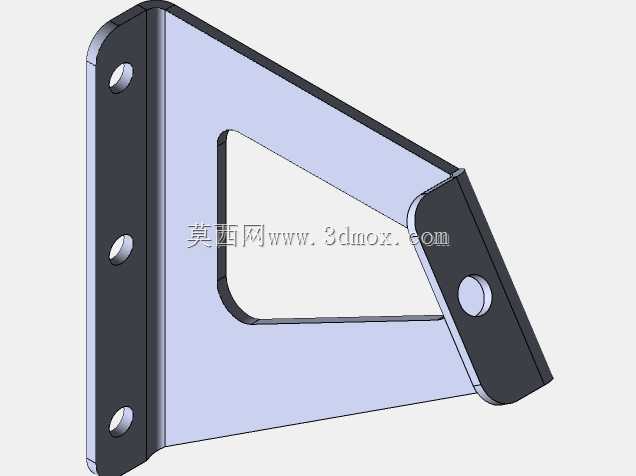

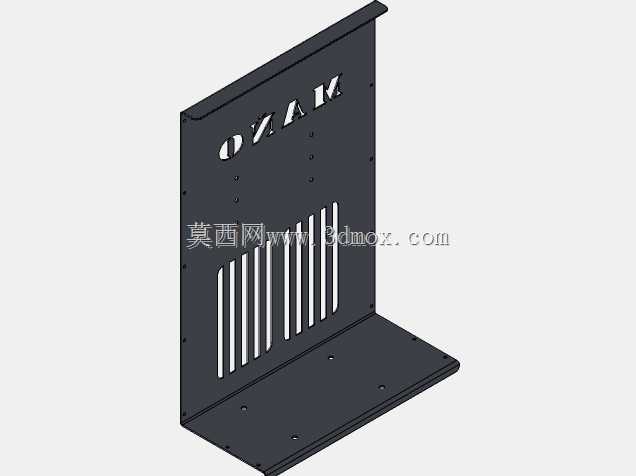

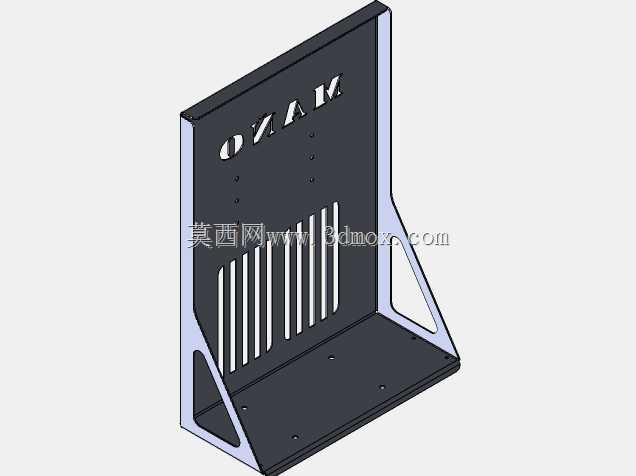

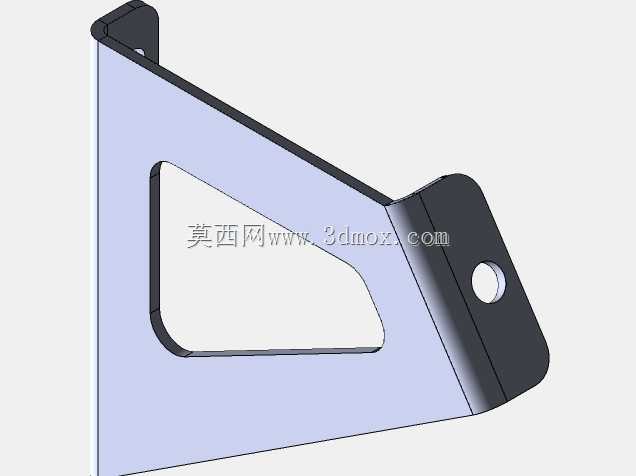

　　在车间零散抽气作业、实验室多工位真空供给、小型产线临时真空接驳这类场景里，固定式真空泵的布置往往会带来管路拉扯、工位切换效率低的问题，这款可移动的真空泵承载支架，正是针对这类分散式真空使用需求做的结构设计。从实际使用的角度出发，支架首先要解决的是泵体的稳定承载问题，设计时先核算了常用小型直联真空泵的整机重量，包括泵头、电机、内置油气分离组件的总载荷，支架主体采用弯折成型的金属板材做框架，底部预留了脚轮安装位，四个支撑脚的位置刚好对应泵体的原有安装孔位，不需要额外做转接板就能直接固定泵体，避免了额外加工带来的装配误差。

　　支架的上层承载面做了下沉式的限位结构，泵体落位后，侧边的折边刚好卡住泵体的底座凸缘，即使在移动过程中遇到地面接缝、小坡度的情况，泵体也不会出现横向滑移。考虑到真空泵运行时会产生持续的振动，承载面和脚轮安装位之间预留了减震垫的安装空间，安装时可以在接触面垫上丁腈橡胶减震垫，阻断振动向地面传递，同时也能避免支架长期受振动影响出现连接螺栓松动的问题。

　　移动功能的设计上，支架没有采用额外焊接推手的结构，而是利用框架后侧的向上延伸折边作为推拉受力位，这个位置的高度刚好适配成年人站立时的手部施力高度，推拉时不需要弯腰，转向时的力臂长度也足够，单人就能轻松完成整台泵的工位转移。脚轮选用了带刹车的万向轮，两个前轮为万向带刹结构，两个后轮为定向轮，这种配置既保证了直线移动时的方向稳定性，也能在需要固定位置时踩下刹车，让支架牢牢固定在作业点位，不会因为泵体运行的振动出现移位。

　　从安装边界来看，支架的整体长宽尺寸控制在略大于泵体底座100mm的范围，不会占用过多的车间通道空间，底部的离地间隙留足了80mm，既可以适配车间常见的环氧地坪、水泥地面，也能顺利通过地面的小型线槽、门槛条等凸起障碍，不会出现卡滞。支架的后侧预留了穿线孔位，泵体的电源线可以从孔位规整引出，避免移动过程中线缆被脚轮碾压，同时框架侧面预留了小型收纳格，可以放置备用的真空接头、密封垫、快速插拔接头这类常用配件，作业时不需要额外携带工具盒，拿取配件更顺手。

　　设计过程中也考虑了不同型号泵体的适配性，承载面的安装孔做了长圆孔设计，可以在一定范围内调整孔距，适配不同安装孔位的小型真空泵，不需要针对单一型号泵体重新开模制作支架，提升了支架的通用适配能力。框架的所有弯折处都做了圆角处理，没有尖锐的毛刺边角，避免移动作业时剐蹭操作人员的衣物或者皮肤，所有的连接位置都采用螺栓紧固的方式，没有采用焊接死连接，后期如果某个部件出现变形损坏，可以单独拆卸更换，不需要整体报废支架，降低了长期使用的维护成本。

　　在实际的工况验证中，这类支架可以覆盖1.5kW到3kW功率段的小型真空泵使用需求，承载后的整体重心落在四个脚轮的支撑中心范围内，即使在倾斜5度的坡面上也不会出现倾翻风险，移动时的推行阻力很小，单人操作就能完成跨工位的转移，相比将泵体固定在工作台面或者地面的布置方式，这种带移动功能的支架能让真空源灵活靠近作业点位，减少了长真空管路带来的压力损失，提升了抽真空作业的效率，同时也避免了长管路杂乱排布带来的现场管理问题。支架的表面做了喷塑处理，能耐受车间常见的油污、弱腐蚀介质溅落，长期使用也不会出现锈蚀掉漆的问题，适合在生产车间、维修工位、实验室等多种场景下长期使用。
