HPI Baja遥控车专用金属固定支座结构

　　该固定支座属于遥控模型车辆的配套连接构件，主要应用于1/5比例燃油遥控越野车的底盘动力模块与车架主体的衔接位置，在整车装配体系中承担动力单元的定位、载荷传递与振动缓冲的基础作用。从实际装车场景来看，这类支座需要同时承受发动机运行时产生的高频振动、车辆飞跃落地时的瞬时冲击载荷，以及转向、加速过程中传递的横向与纵向扭力，因此结构设计上优先保障刚性与安装可靠性，避免长期使用后出现连接松旷、定位偏移的问题。

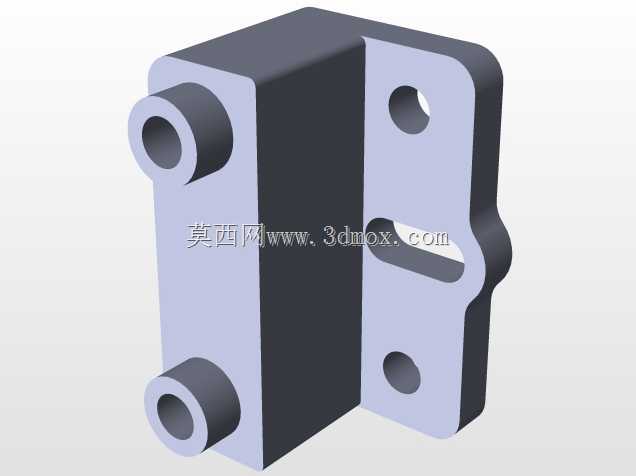

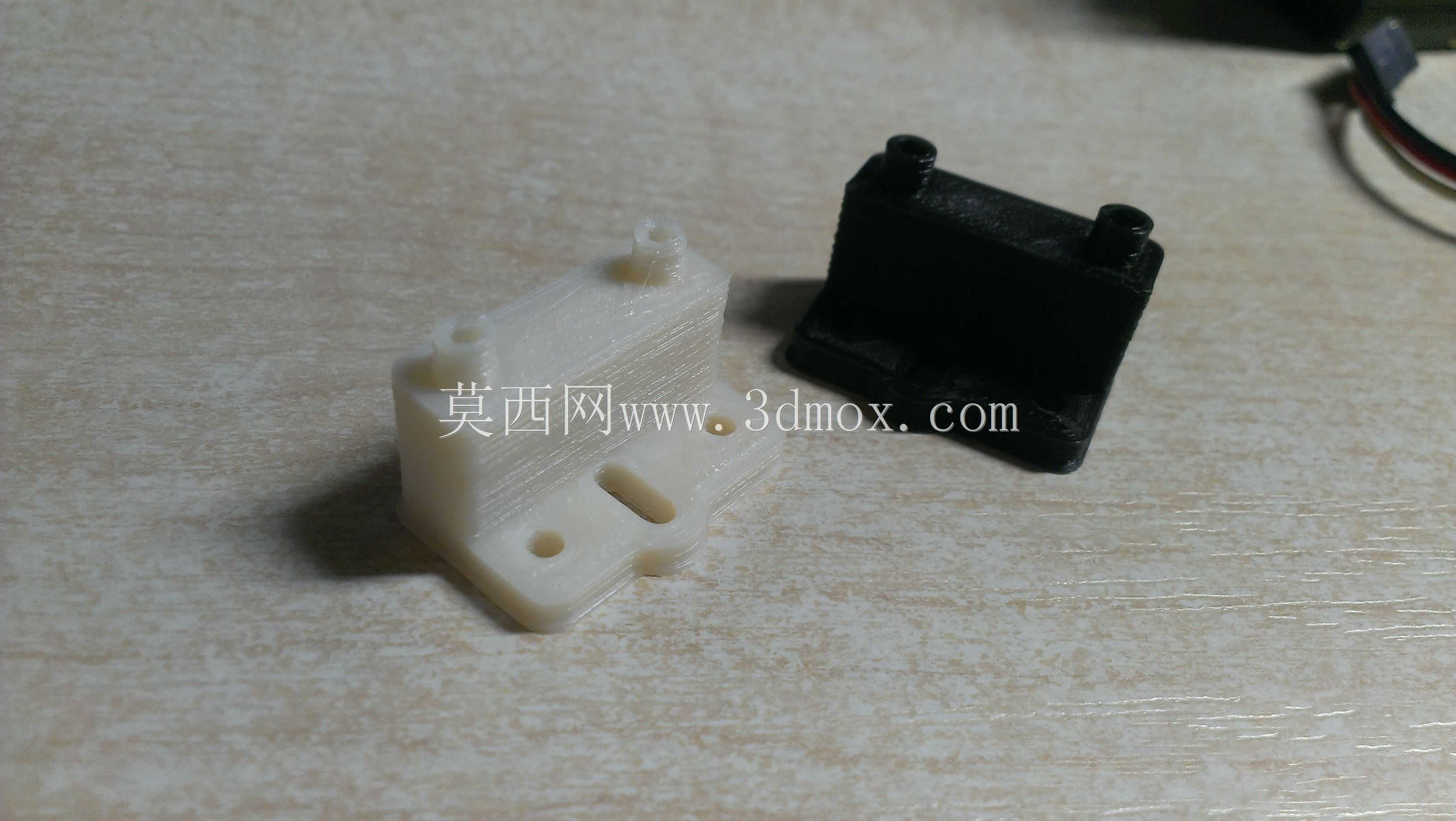

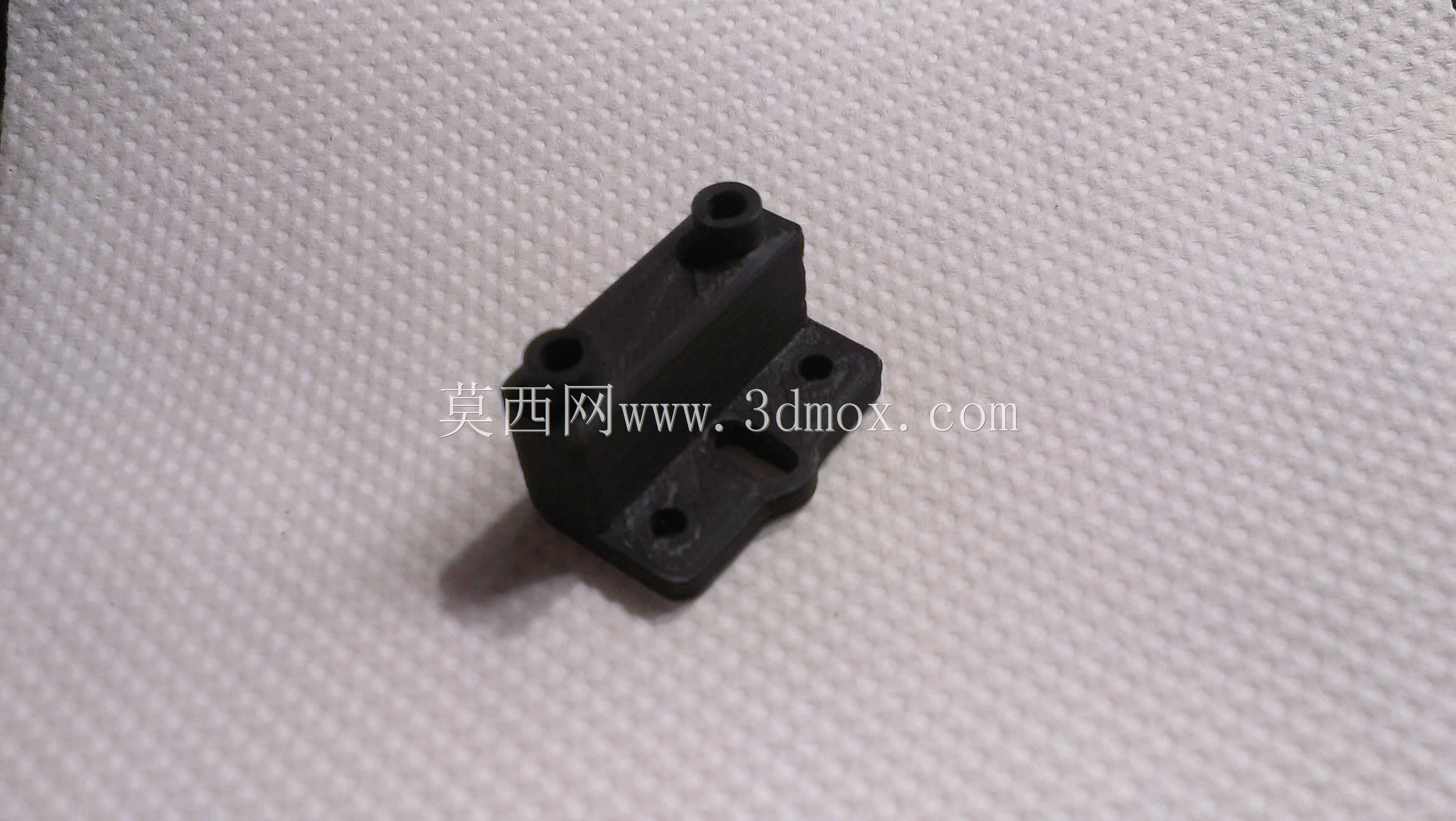

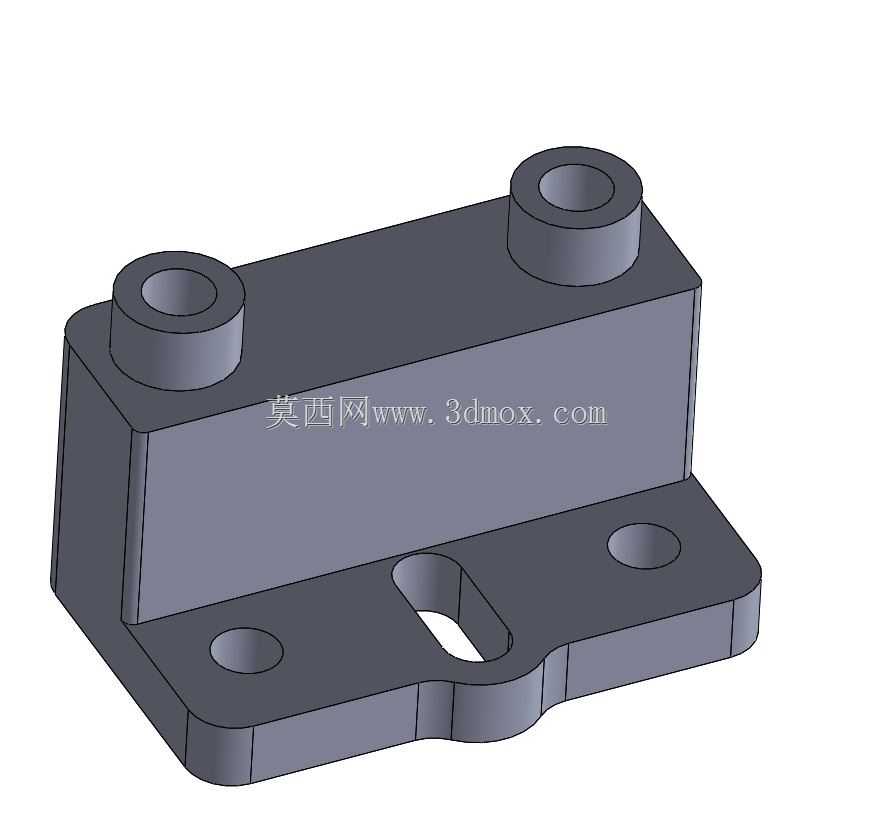

　　从结构功能特性来看，支座整体采用一体化铣削成型的构型，分为上下两个连接基准面：上部设置两个同轴带沉孔的圆柱凸台，凸台内孔为光孔设计，用于穿装固定螺栓实现与上部动力组件的锁紧连接，沉孔结构可以容纳螺栓头部，保证装配后连接面无凸起干涉；下部为带安装孔的平板基座，基座上开设三个定位孔，其中一个为长圆孔设计，可在装配时提供一定的位置调整余量，补偿车架焊接或注塑成型带来的尺寸公差，降低装配对位难度，长圆孔旁的两个圆孔为定位销孔，装配时先穿入定位销确定支座与车架的相对位置，再锁紧螺栓，可有效避免装配错位。上下连接面之间通过斜向过渡的支撑筋连接，过渡区域采用大圆角处理，减少应力集中点，提升构件的抗疲劳强度，避免冲击载荷下在转角位置出现断裂。

　　设计过程中首先明确安装边界条件：上部两个安装凸台的中心距需匹配对应动力组件的安装孔位公差，凸台高度需保证螺栓锁紧后有足够的螺纹啮合长度，同时不会与动力组件的外壳结构产生干涉；下部基座的轮廓尺寸需完全贴合车架对应的安装平面，所有安装孔的位置度公差控制在0.1mm以内，保证装配时无需额外修配即可对位。长圆孔的调整行程设置为2mm，既可以覆盖常规的车架成型公差范围，又不会因调整量过大导致定位失效。整体壁厚设计上，支撑区域的壁厚保持均匀，避免铣削加工时出现壁厚突变导致的变形，所有锐边均做0.5mm的倒角处理，去除加工毛刺，避免装配时划伤操作人员或损坏相邻零件的表面涂层。

　　从实际使用的角度考量，这类支座的安装平面平面度要求控制在0.05mm以内，保证装配后连接面贴合紧密，不会出现局部间隙导致的螺栓预紧力不均问题；上部凸台的内孔与螺栓的配合间隙控制在0.2mm以内，既保证螺栓可以顺利穿入，又不会因间隙过大导致动力组件运行时出现晃动。支座整体的外形轮廓做了避空设计，对应车架上的走线槽、传动部件的运动轨迹位置都做了切角处理，保证装配后不会与线束、传动齿轮等相邻部件产生运动干涉，也不会在车辆运行过程中被碎石、杂草等异物卡滞。
