巴哈赛车法兰式青铜金属衬套结构

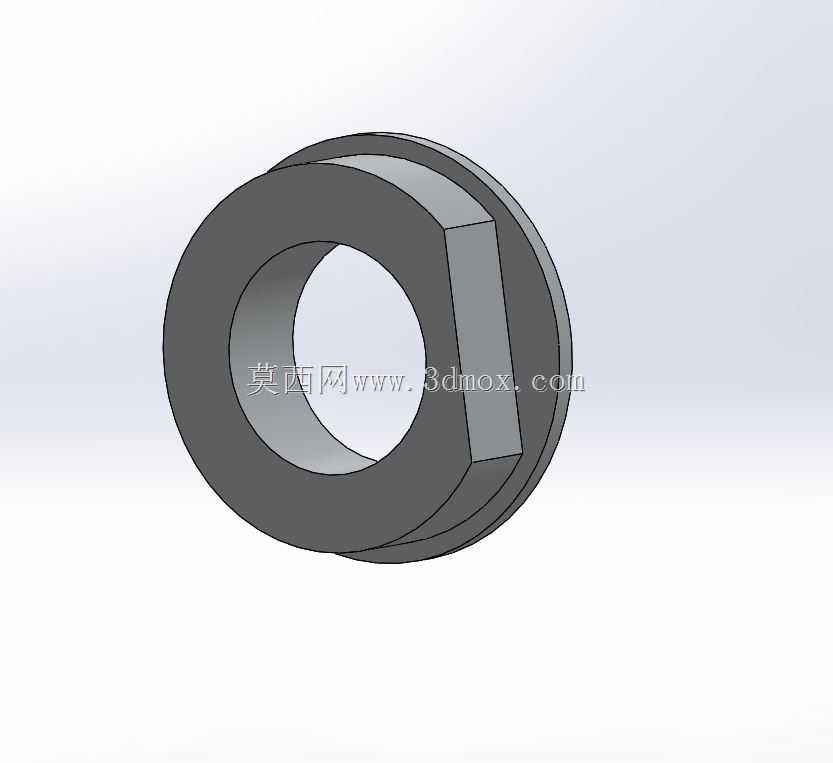

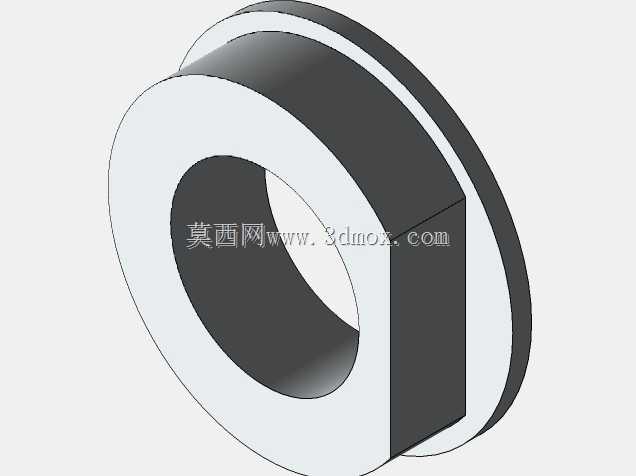

　　在越野巴哈赛车的行走与传动连接部位，这类带法兰边的青铜衬套是承担铰接部位载荷传递、相对转动减摩的核心基础零件，区别于常规无油衬套或者滚动轴承，青铜材质的衬套在高沙尘、强冲击的越野赛事工况下，具备更强的抗杂质嵌入能力，不会因为少量泥沙进入配合面就出现卡滞、滚针碎裂的失效问题，非常适配巴哈赛车非铺装路面行驶时的复杂受力场景。从结构设计来看，这款衬套采用带单侧法兰边的一体式结构，法兰边的作用是在安装时直接实现轴向定位，不需要额外加装轴用挡圈或者限位套，减少装配环节的零件数量，在赛事快速维保场景下，能大幅缩短铰接部位的拆装更换时间；衬套的主体为等壁厚圆筒结构，内孔是核心的配合工作面，加工时需要保证足够的圆柱度与表面粗糙度，

　　确保和销轴配合时的转动顺滑度，避免出现偏磨导致的间隙快速扩大。尺寸边界上，这款衬套的内孔直径为6mm，适配直径6mm的连接销轴，外圆直径为10mm，对应安装支座上10mm的安装底孔，衬套主体的轴向长度为3mm，法兰边的外径大于外圆直径，安装后法兰边会贴在安装座的端面，承受轴向的窜动载荷，避免衬套在交变载荷下从安装孔内脱出。设计这类衬套时，首先要匹配安装位置的空间边界，不能出现和周边摆臂、拉杆的运动干涉，法兰边的厚度要根据轴向载荷的大小做匹配，过薄会在冲击载荷下出现法兰边变形断裂，过厚则会占用不必要的安装空间，增加不必要的零件重量；青铜材质的选型上，通常会选用锡青铜材料，这类材料本身具备良好的自润滑特性，即使在润滑脂不足的情况下，

　　也能依靠材料本身的减摩性能维持较长时间的正常工作，非常适合越野赛车这类维保间隔不稳定、工况载荷波动大的使用场景。在实际装配使用中，这类衬套的外圆和安装座孔采用过盈配合，压装后不会随销轴一起转动，避免外圆和安装座孔之间出现微动磨损，保护支座的基体孔位，当衬套内孔出现磨损超差后，只需要将旧衬套压出，更换新的衬套即可完成维修，不需要对整个安装支座做更换或者补焊加工，大幅降低赛事中的维修成本与维修时长。从受力特性来看，这类衬套主要承受径向的铰接载荷，同时法兰边承担少量的轴向限位载荷，在巴哈赛车的悬架摆臂铰接点、换挡拉杆连接点、制动踏板铰接点等位置，都可以使用这类规格的法兰衬套，不同位置的衬套只需要根据实际受力大小调整壁厚或者法兰边尺寸，

　　基础结构形式完全通用。建模过程中，需要重点保证内孔与外圆的同轴度要求，法兰端面和衬套轴线的垂直度要求，这些形位公差会直接影响装配后的转动灵活性，如果同轴度超差，压装后会出现销轴转动卡滞、偏磨的问题，大幅缩短衬套的使用寿命；同时衬套的所有棱边都需要做小尺寸的倒角处理，既方便压装时的导向，也避免锐边在装配时刮伤安装孔或者销轴表面，影响配合精度。在实际赛事工况验证中，这类青铜法兰衬套的抗冲击性能远优于工程塑料衬套，不会在飞跳落地的大冲击载荷下出现衬套碎裂、变形的问题，同时相比滚动轴承，它的抗污染能力更强，不需要做复杂的密封结构就能在沙尘环境下长时间工作，非常适配轻量化、高可靠性要求的巴哈赛车设计需求。
