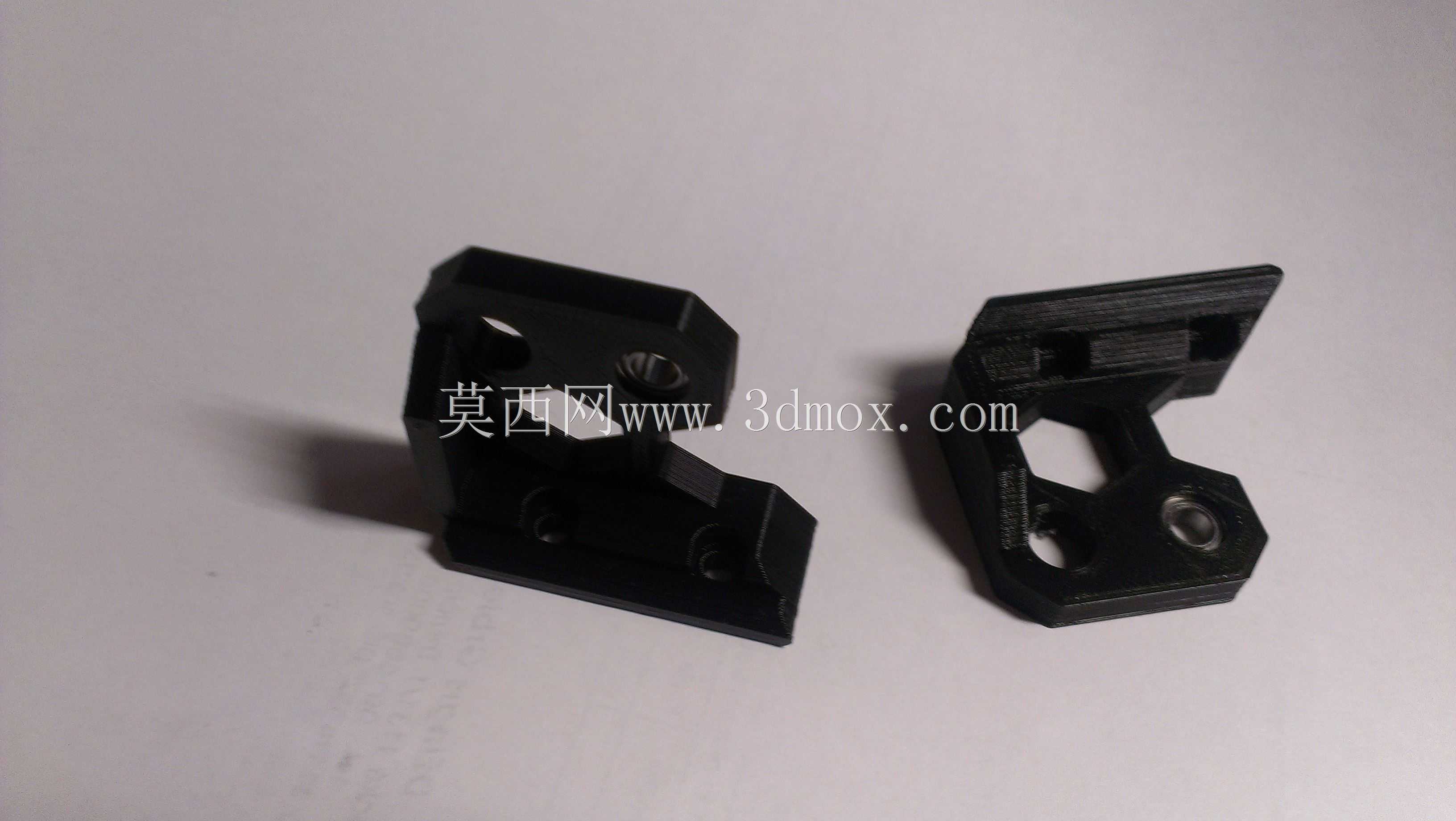

Prusa i3打印机Z轴电机安装座结构

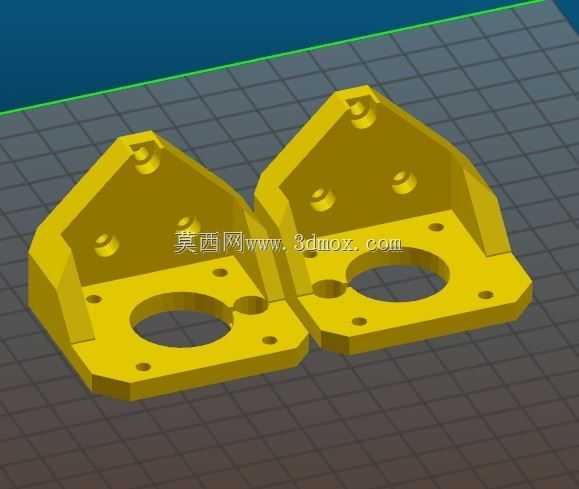

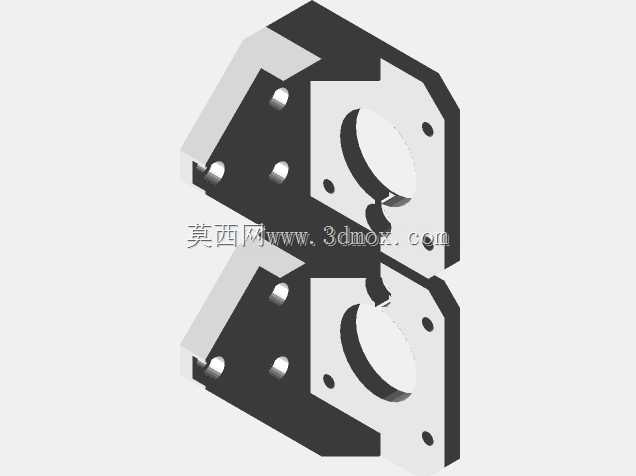

　　在桌面级FDM3D打印机的结构体系中，Z轴的安装精度直接决定了整机打印层厚的一致性与成型件的表面质量，这套安装结构针对Prusa i3机型的Z轴传动布局做了针对性的适配设计，覆盖Z轴左下、右下、左上、右上四个方位的步进电机安装点位，同时整合了线性光轴与传动轴承的固定功能，将原本分散的多个安装零件整合为一体化的座体结构，减少装配环节的累计误差。从实际应用场景来看，这类安装座多用于DIY组装、改装升级Prusa i3系列桌面3D打印机的场景，替代原有分体式的电机固定片与轴座，解决长期使用后因多个连接件松动导致的Z轴偏移、层纹错位等常见问题。座体的设计思路围绕安装基准统一的核心原则展开，将NEMA17规格步进电机的安装孔位、

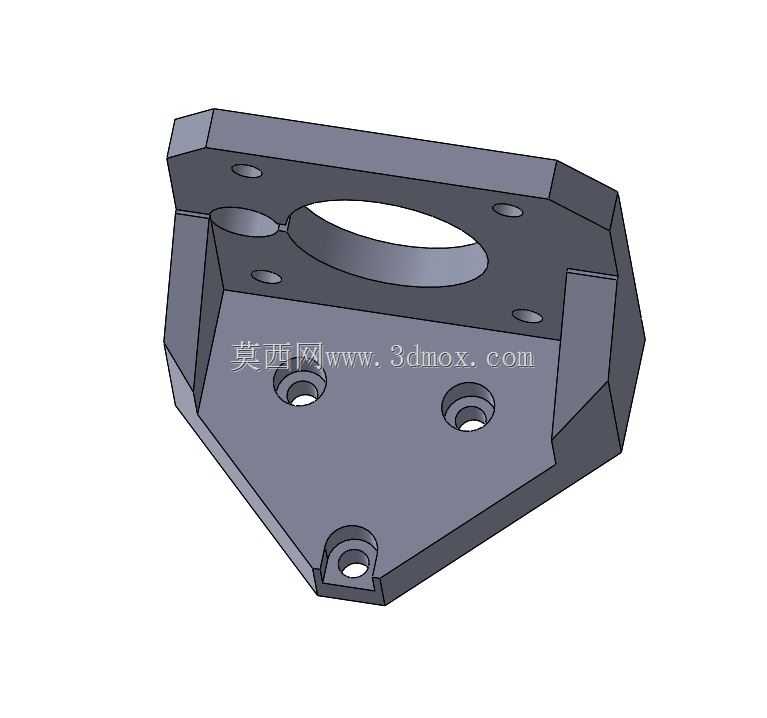

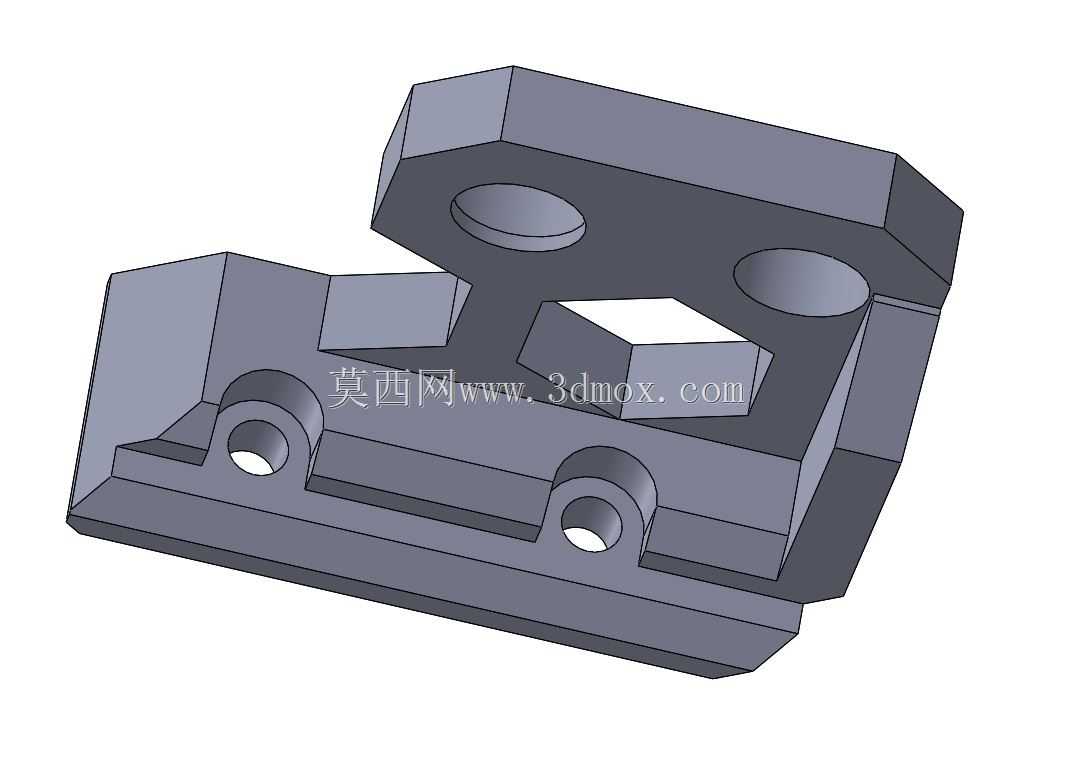

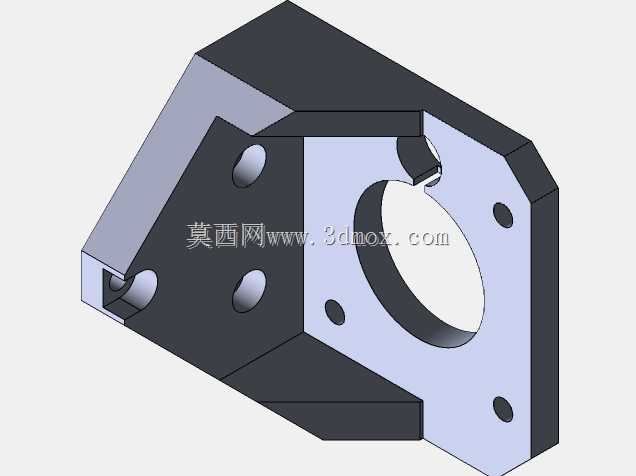

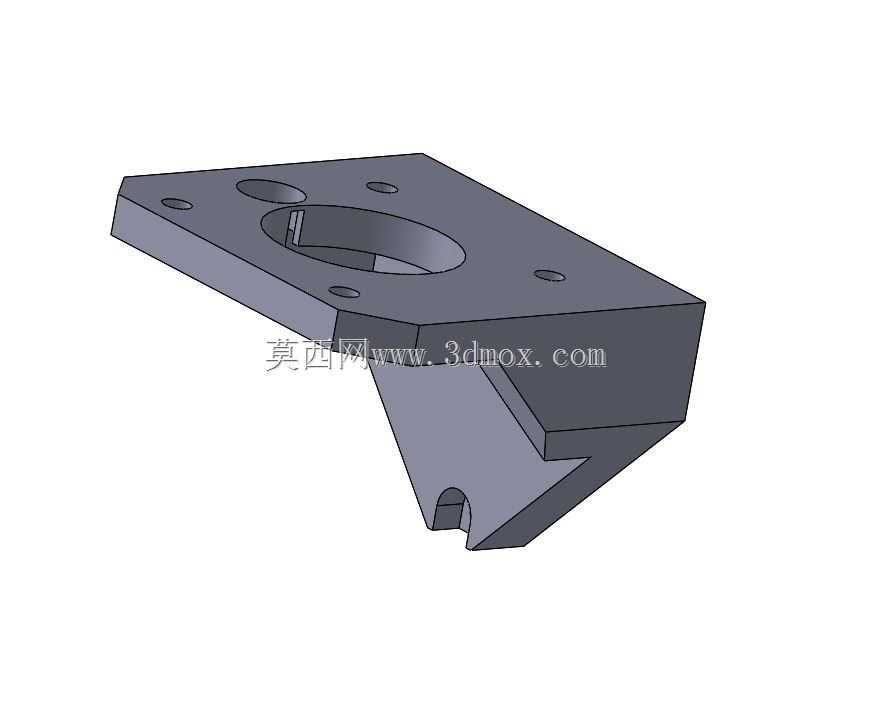

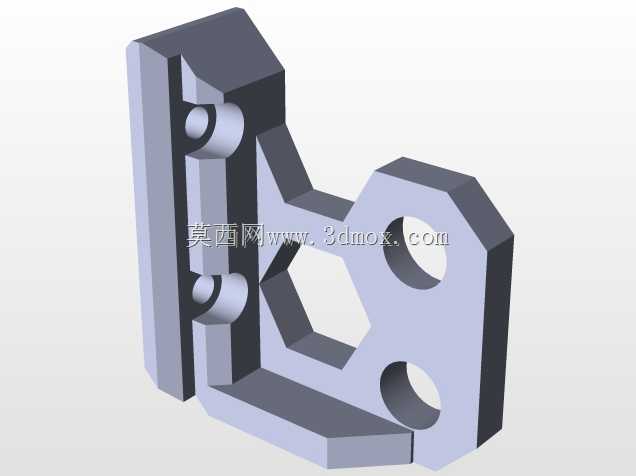

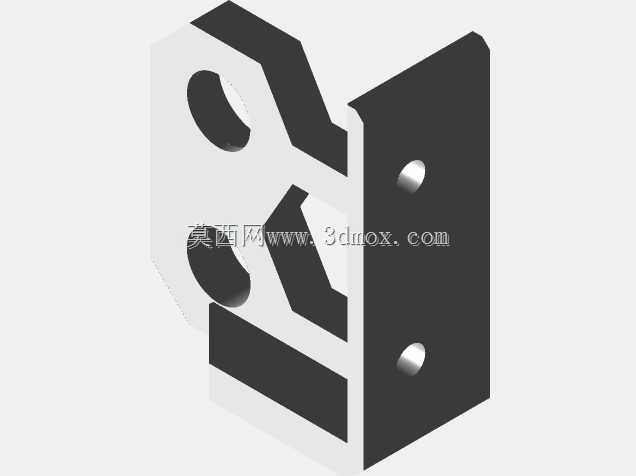

　　直径8mm线性光轴的限位槽、尺寸为10x5x4mm的轴承安装位全部集成在同一个单体结构上，所有安装孔的位置度公差控制在0.05mm以内，保证电机输出轴、线性光轴、传动轴承三者的同轴度与平行度满足Z轴上下运动的精度要求。从安装边界来看，座体的上部预留了与Z轴顶部型材框架连接的沉头孔位，下部的延伸结构刚好贴合打印机底座的铝型材安装面，不需要额外做切割或者打孔修改，就能直接适配标准Prusa i3机型的框架安装尺寸，各个安装孔的沉头深度经过匹配计算，安装螺丝后不会突出座体表面，避免运动过程中与Z轴滑台发生干涉。功能特性上，座体的电机安装位做了下沉式的凹槽设计，刚好可以嵌入NEMA17步进电机的前端定位凸台，

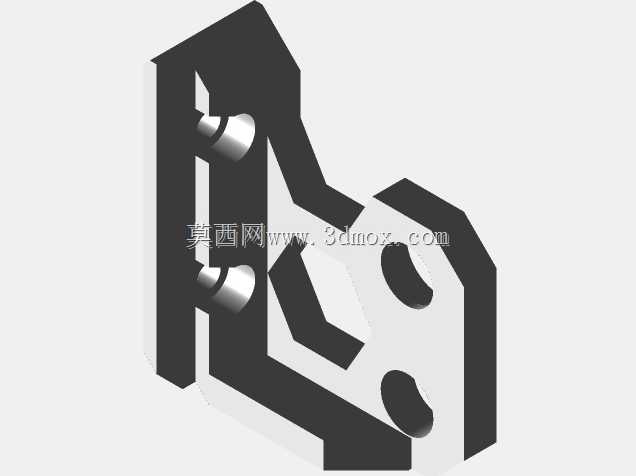

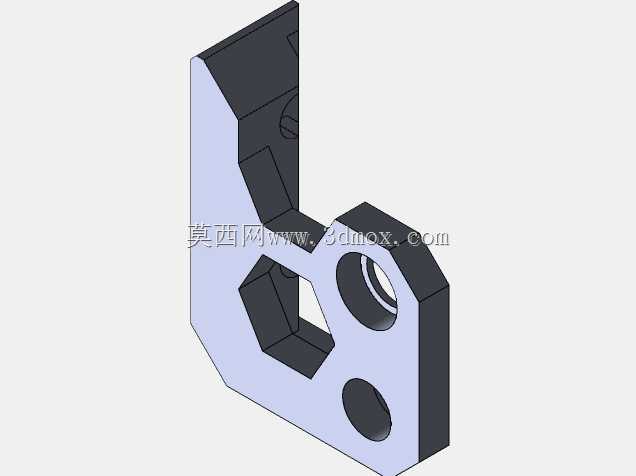

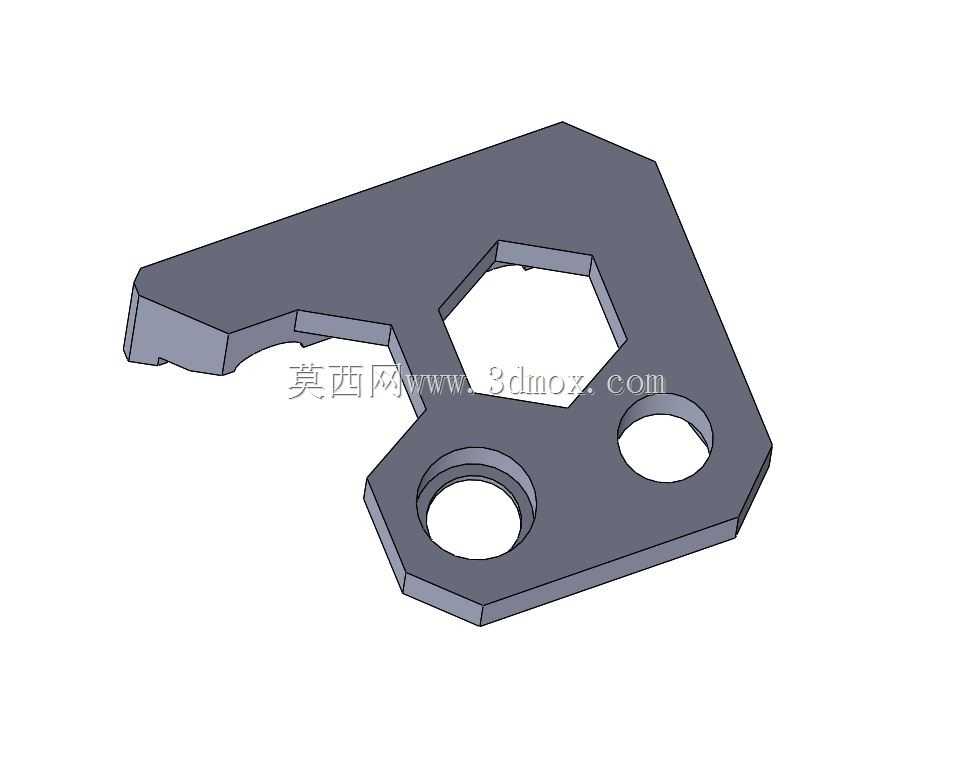

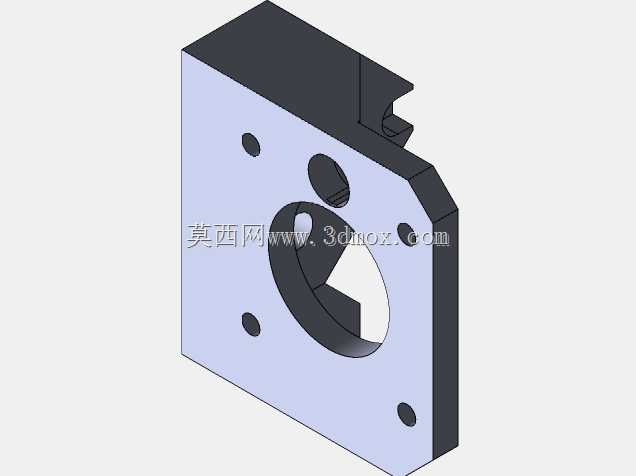

　　不需要额外做定位调整就能保证电机输出轴与Z轴传动丝杆的对中精度，减少电机运转时的径向跳动；线性轴的固定位置设计了侧向的顶丝孔，安装8mm光轴后可以通过顶丝锁紧，防止长期上下运动后光轴出现轴向窜动；轴承安装位的内径尺寸与10x5x4mm轴承的外径做过盈配合设计，压入后不会出现松脱，同时轴承内孔刚好穿过Z轴的导向光轴，为Z轴滑台的上下运动提供稳定的回转支撑。结构外形上，座体采用了多边形的切削轮廓，在保证所有安装位结构强度的前提下，尽可能去除了非受力区域的多余材料，既降低了座体自身重量，减少Z轴运动时的负载惯量，也避免了与周边的挤出机组件、线材走线槽发生位置干涉，各个边角位置都做了倒角处理，装配过程中不会划伤线材或者安装人员的手部。

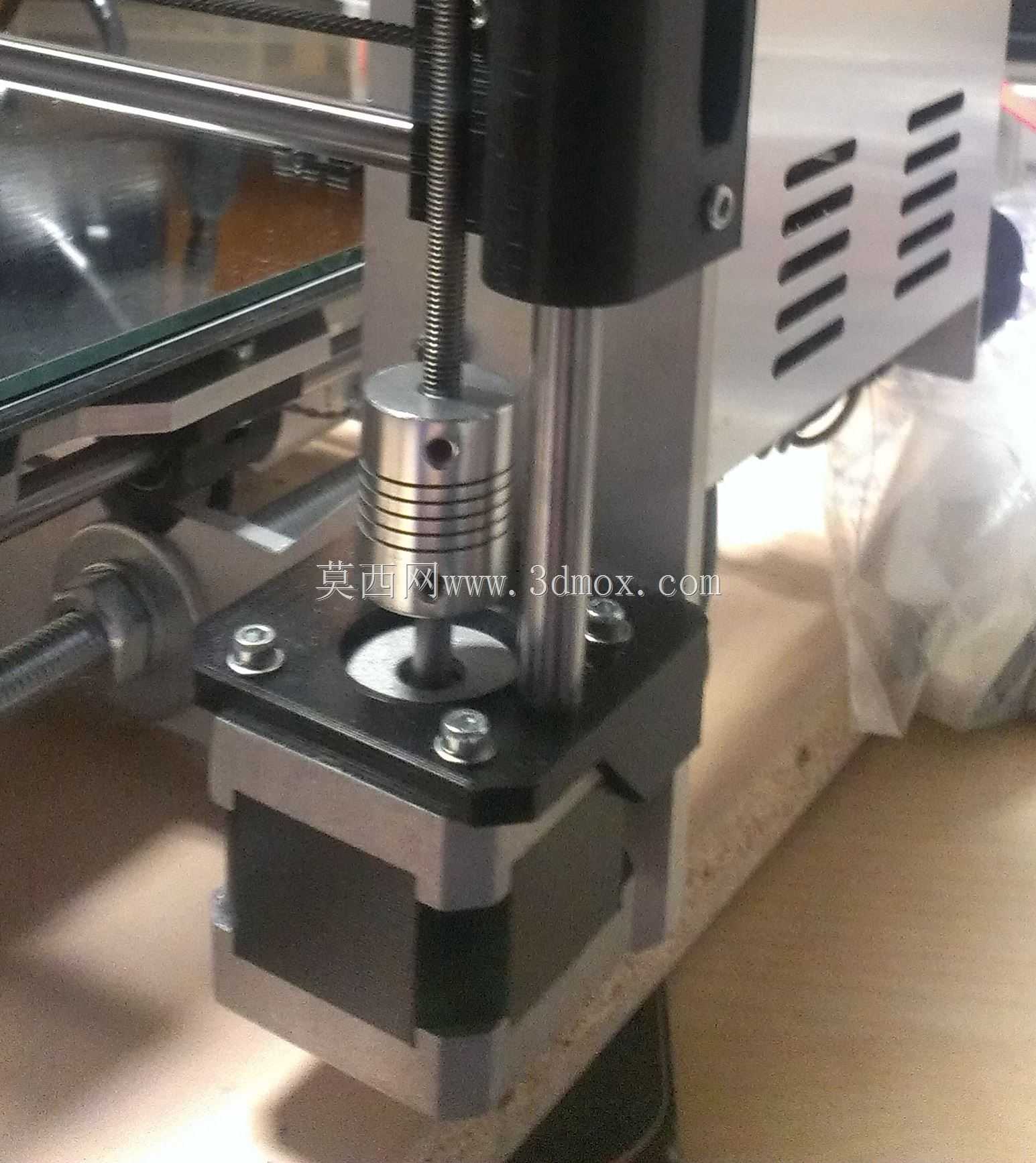

　　在实际装配验证中，这套一体化座体相比传统的分体式固定结构，装配时间可以缩短40%左右，不需要反复调整电机与光轴的相对位置，只要将座体固定在框架对应位置，依次装入电机、光轴、轴承就能完成Z轴端部的组装，后期维护时也可以整体拆卸，不需要逐个拆解零散的固定片。针对Z轴运动时的受力特点，座体的受力筋位置做了加厚处理，在电机频繁正反转带动Z轴上下运动的过程中，不会因为长期受力出现形变，保证Z轴运动的直线度长期稳定，避免因为座体形变导致的打印层厚不均、Z轴卡顿等问题。座体上的每个安装孔位都做了同轴度校验，电机安装孔与轴承安装孔的中心距严格匹配Prusa i3机型的Z轴传动中心距，安装后传动丝杆不会出现憋劲的情况，电机运转电流稳定，不会出现因为安装不对中导致的电机过热、失步等问题。
