Prusa i3系列3D打印机阀芯支撑结构

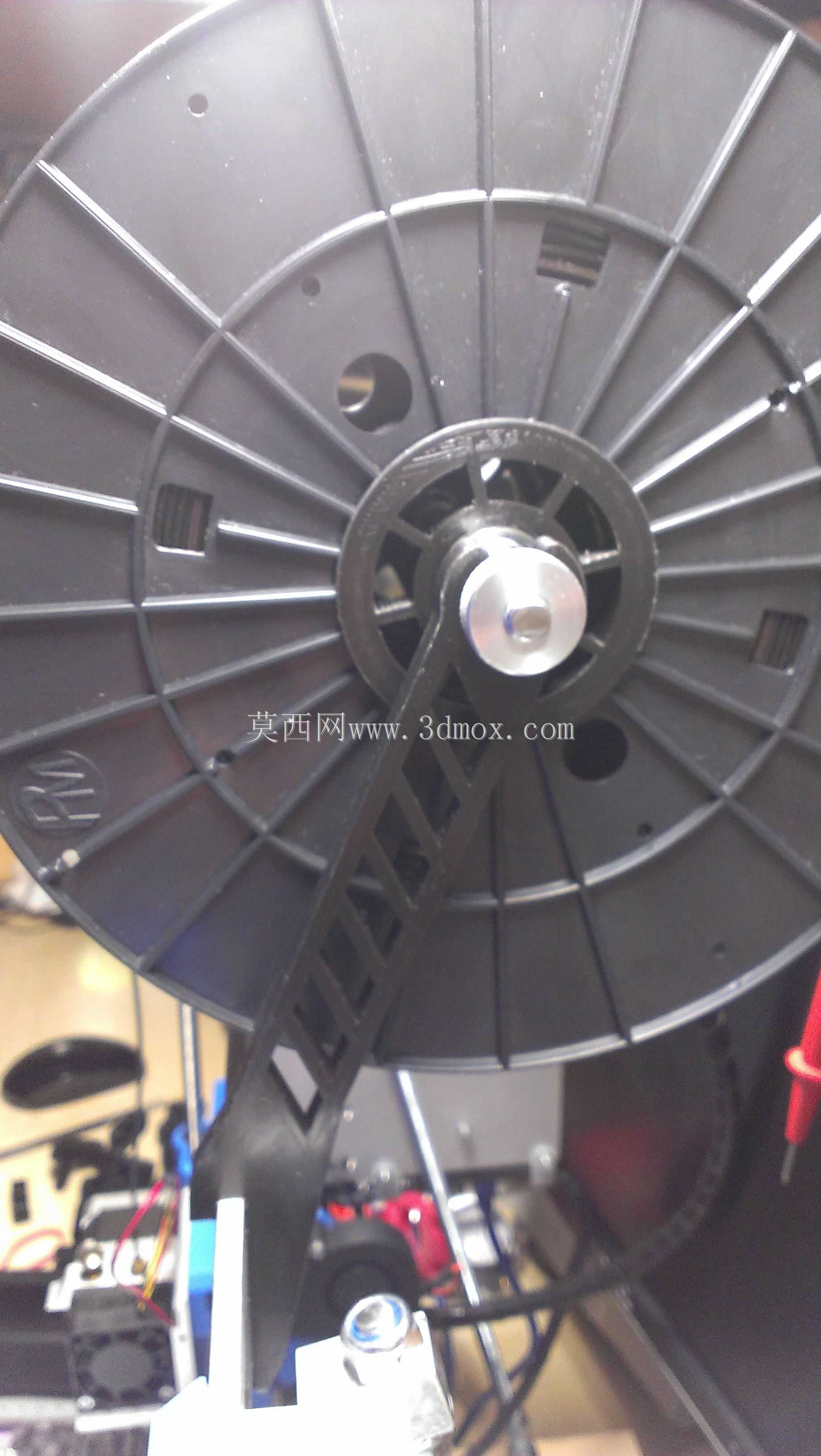

　　在桌面级FDM 3D打印设备的Z轴传动与调平系统中，阀芯类支撑结构是连接丝杆传动端与热床运动模组的核心受力件，直接决定Z轴进给的平顺性与长期打印的层纹一致性。这类支撑件的应用场景集中在DIY组装、设备改装以及老旧机型的损耗替换环节，不少玩家在升级MK2到MK3机型的Z轴组件时，会遇到原有支架适配长度不足、轴承位旷量过大的问题，这款支撑结构正是针对这类实际改装需求做的适配优化。从实际使用功能来看，该部件一端承接Z轴丝杆的传动端，通过手轮结构实现Z轴的手动微调，另一端通过安装孔位固定在热床安装板的侧方，内部集成的轴承位用来承载丝杆的径向受力，避免丝杆转动过程中出现径向窜动，进而保证热床上下运动的直线度，减少打印过程中出现的层错、

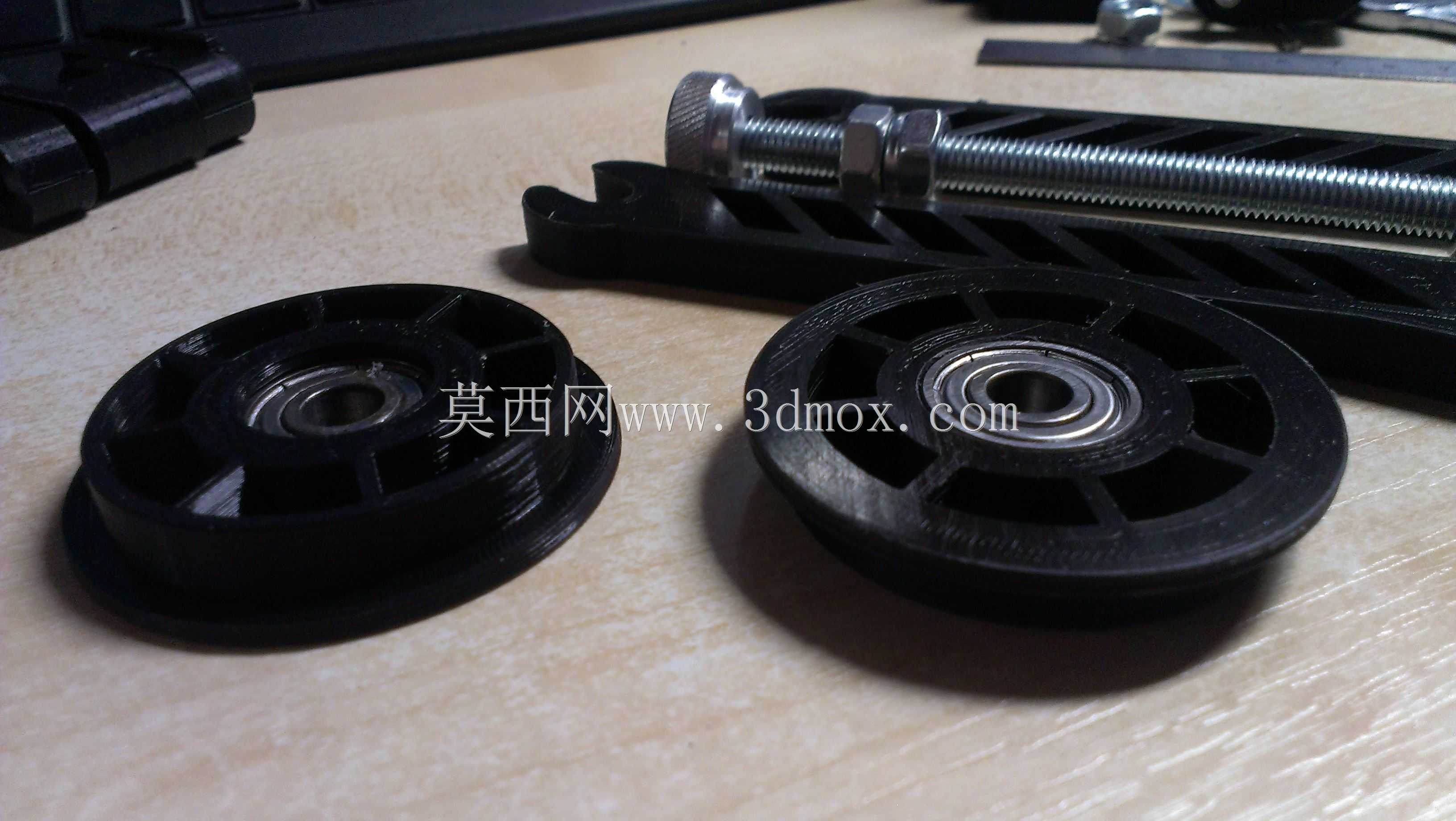

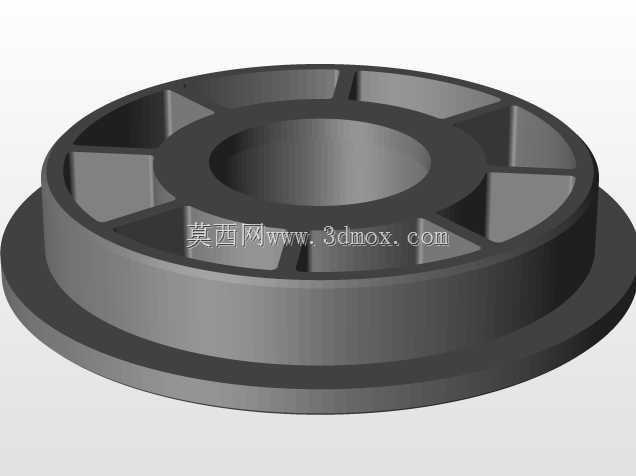

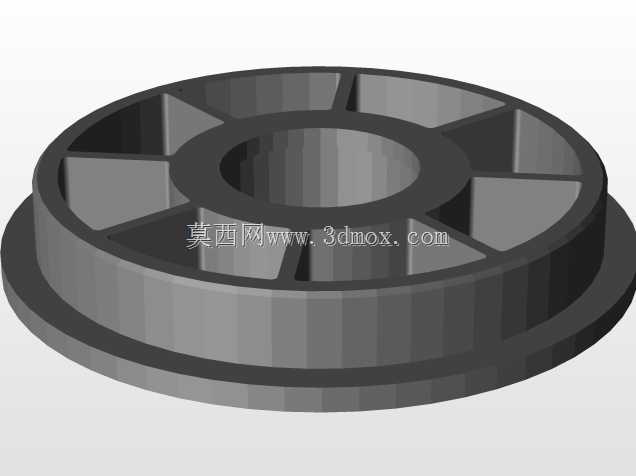

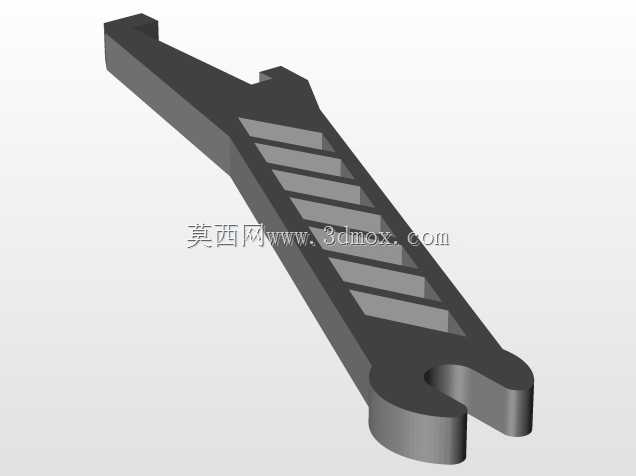

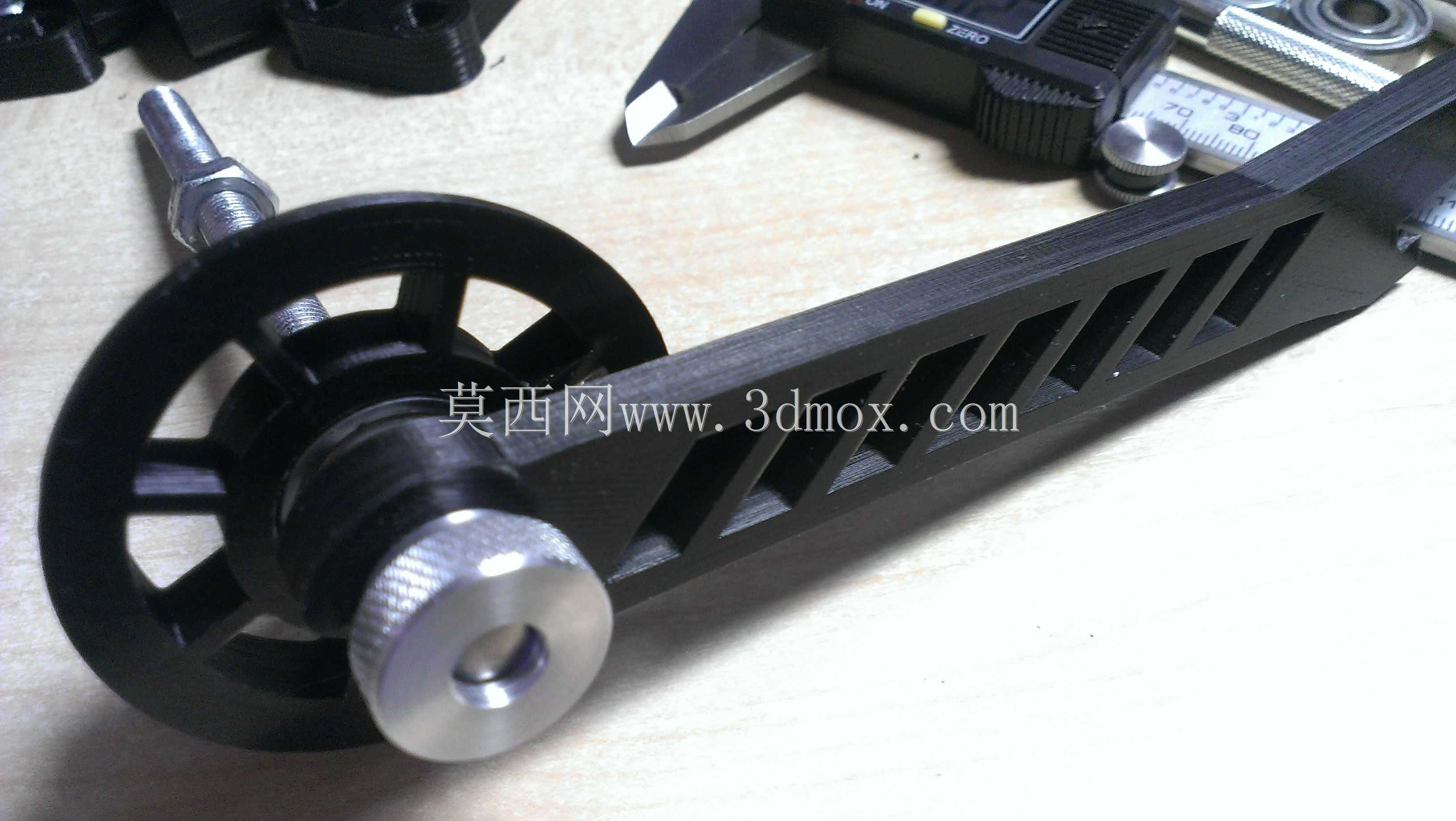

　　Z轴波纹等常见问题。设计过程中首先考虑的是受力分布，支架主体采用长悬臂结构，为了在控制打印件重量的同时保证结构刚性，主体侧面做了等距的格栅式加强筋设计，这种结构相比实心结构能减少30%左右的材料用量，同时在丝杆传动的受力方向上保留足够的抗弯截面模量，避免长期受力后出现悬臂下弯的形变。尺寸适配方面，这款支架覆盖了50mm到57mm的安装长度区间，能够适配不同改装方案下的热床安装位高度差，不需要玩家额外打磨或者裁切支架本体，安装端的螺纹孔适配标准M8规格的紧固件，能直接匹配市面上通用的Prusa i3系列机型的安装孔位，不需要重新打孔攻丝。轴承安装位的尺寸严格适配608轴承，也就是内径8mm、外径22mm、厚度7mm的标准深沟球轴承，

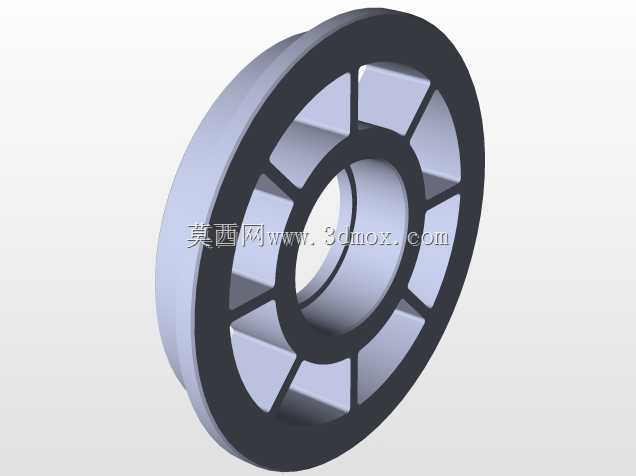

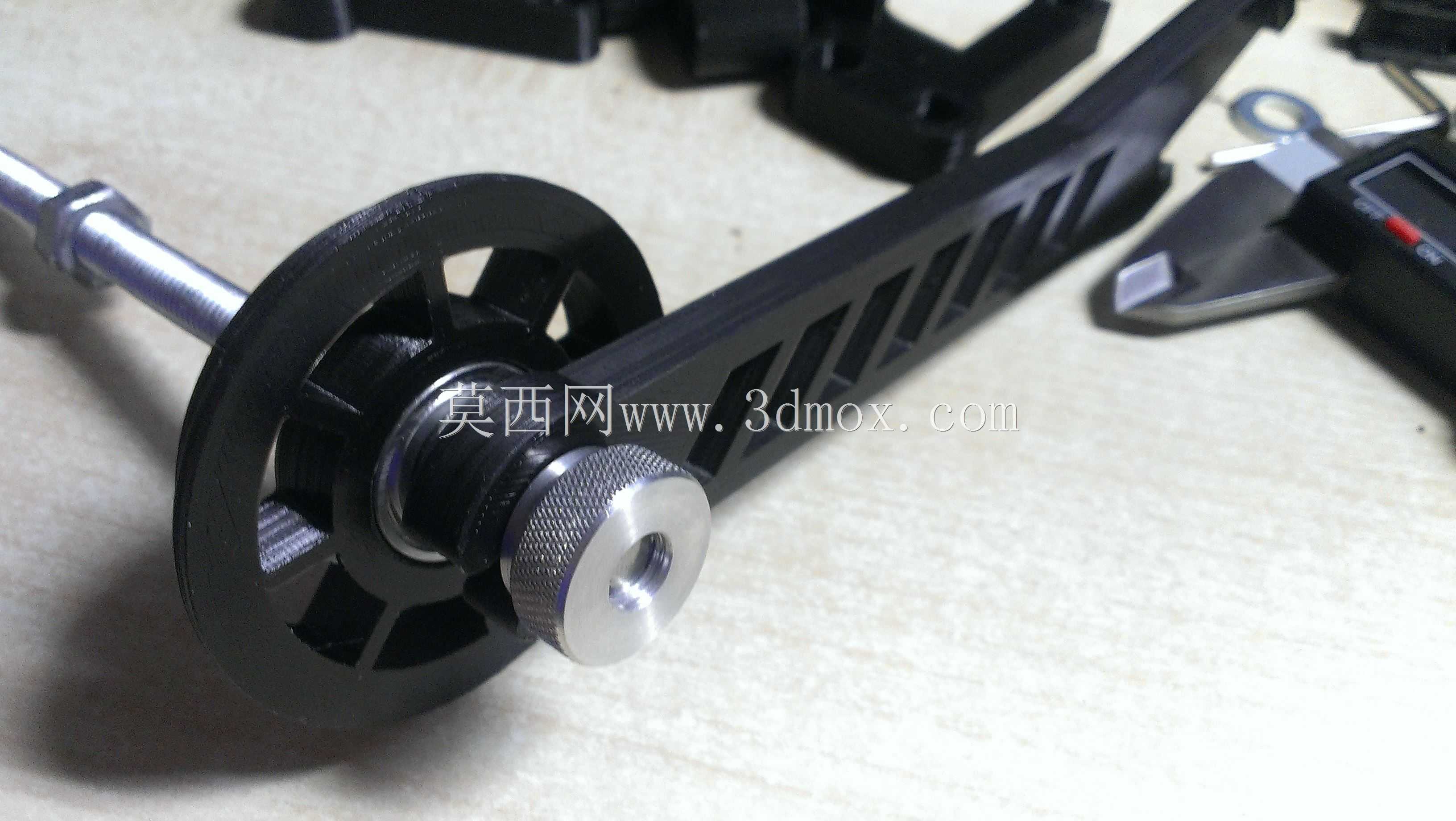

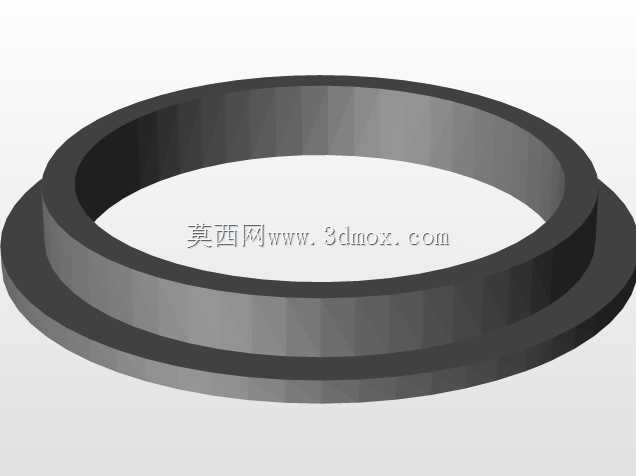

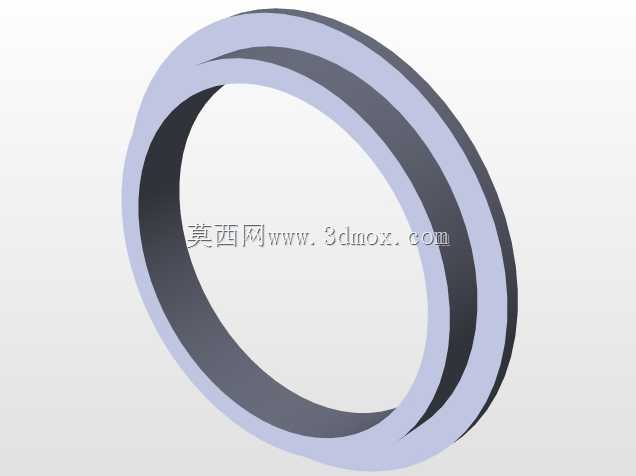

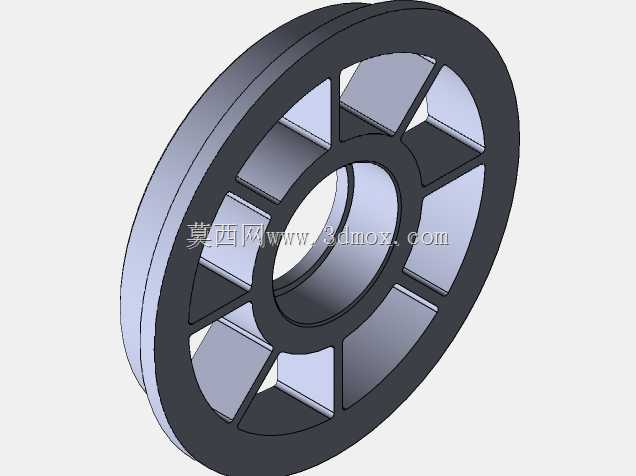

　　轴承位的配合公差选用过渡配合，安装时不需要额外涂胶就能保证轴承外圈与支架的固定强度，同时内圈能顺畅随丝杆转动，不会出现卡滞或者旷量。手轮部分采用辐条式结构，外圈做了防滑的棱边设计，手动调平的时候手指施力不会打滑，手轮与丝杆连接的位置设置了滚花锁紧旋钮，调整到位后可以直接锁紧，避免打印过程中因为设备震动导致Z轴位置偏移。从安装边界来看，支架安装后不会与X轴的运动模组产生运动干涉，格栅结构的设计也预留了足够的散热空间，避免Z轴电机长时间工作的热量传导到支架上导致PLA材质的打印件出现软化形变。实际装机测试中，这款支架能承受Z轴热床满载（含玻璃平台、打印耗材）的重量，连续100小时以上的打印作业后，支架的形变量控制在0.05mm以内，

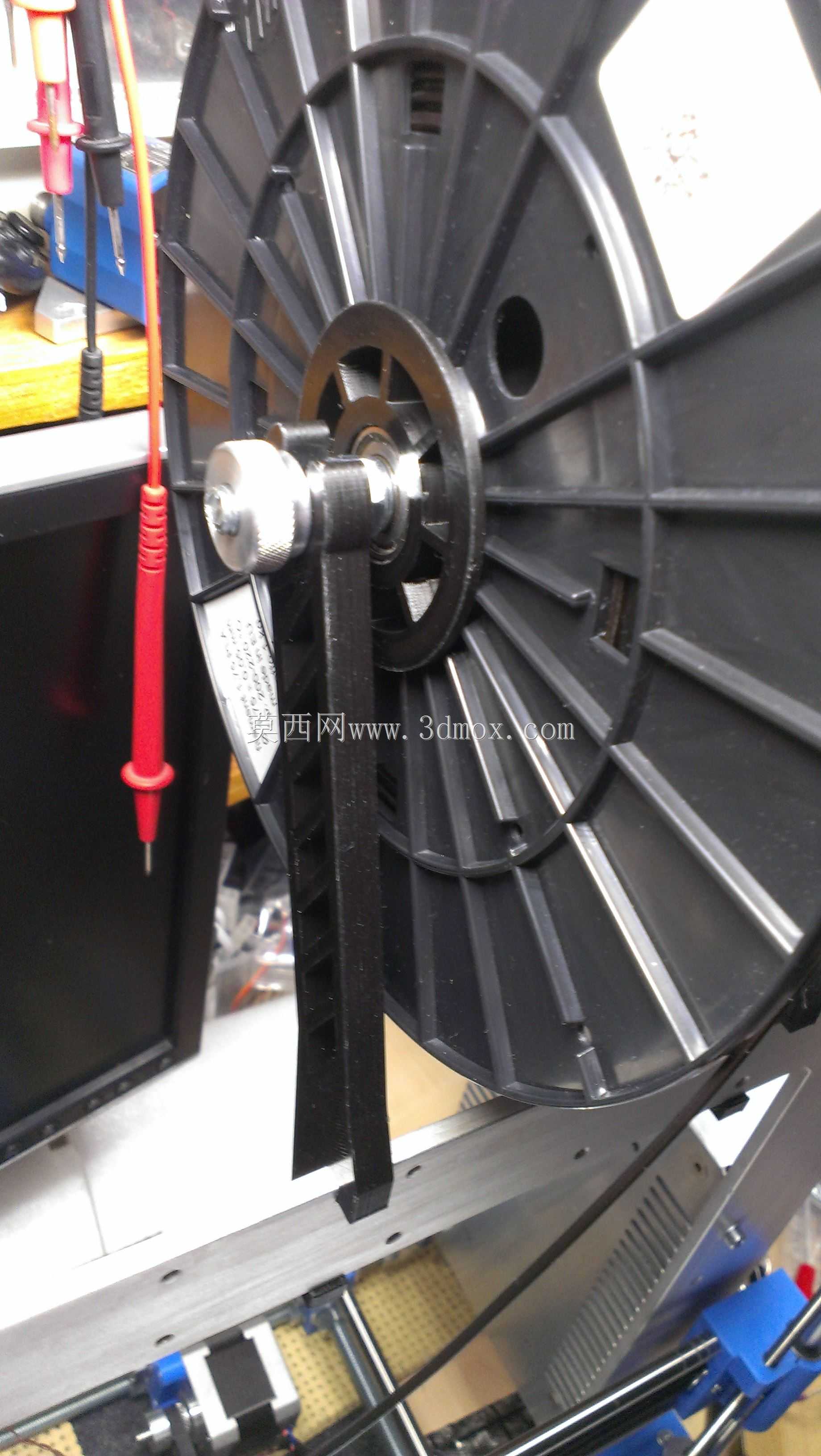

　　完全满足桌面级3D打印的精度要求。不同于市面上常见的一体实心支架，这款结构在减重的同时做了受力方向的针对性加强，悬臂根部的位置做了圆角过渡，避免应力集中导致的支架断裂问题，安装孔位的周边也做了局部加厚，防止锁紧螺丝的时候出现安装柱开裂的情况。对于改装玩家来说，这款支架不需要额外定制其他配件，直接替换原有损坏或者尺寸不符的旧支架就能完成装机，手轮的位置也做了人机优化，站在设备前方就能轻松触碰到调节手轮，不需要探身到设备侧面操作，调平操作的便利性提升明显。
