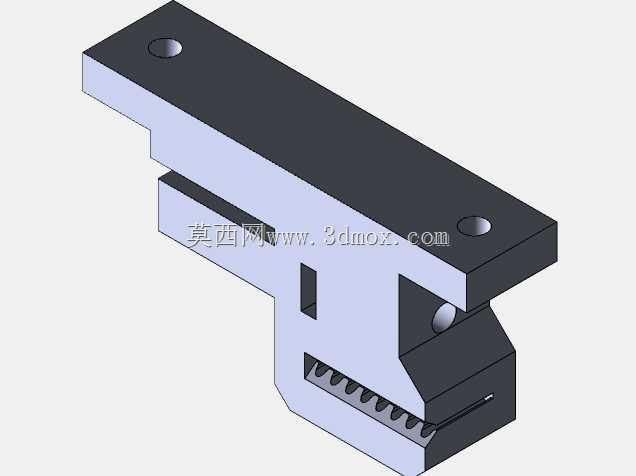

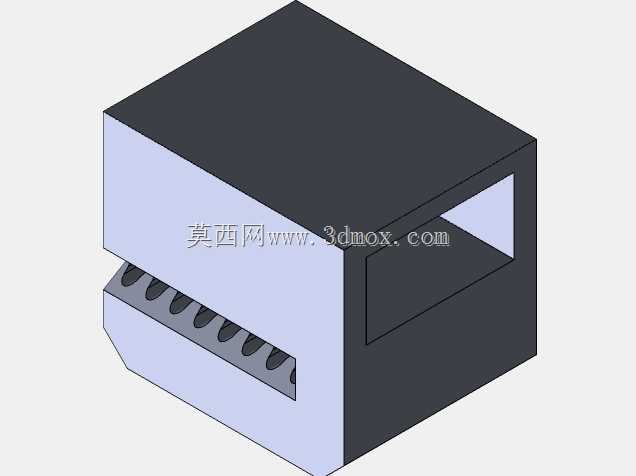

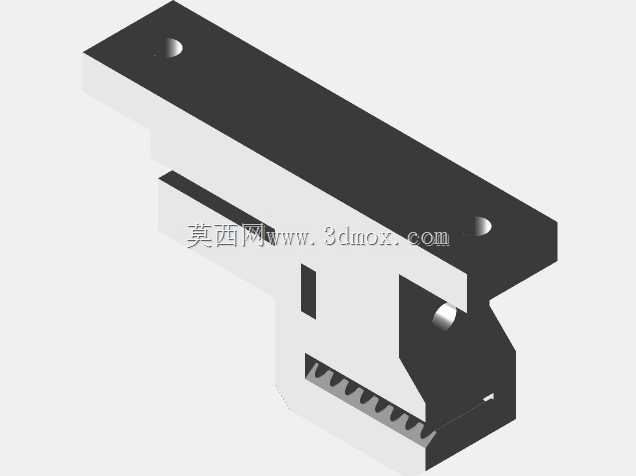

Prusa i3机型Y轴可调式皮带张紧固定支架

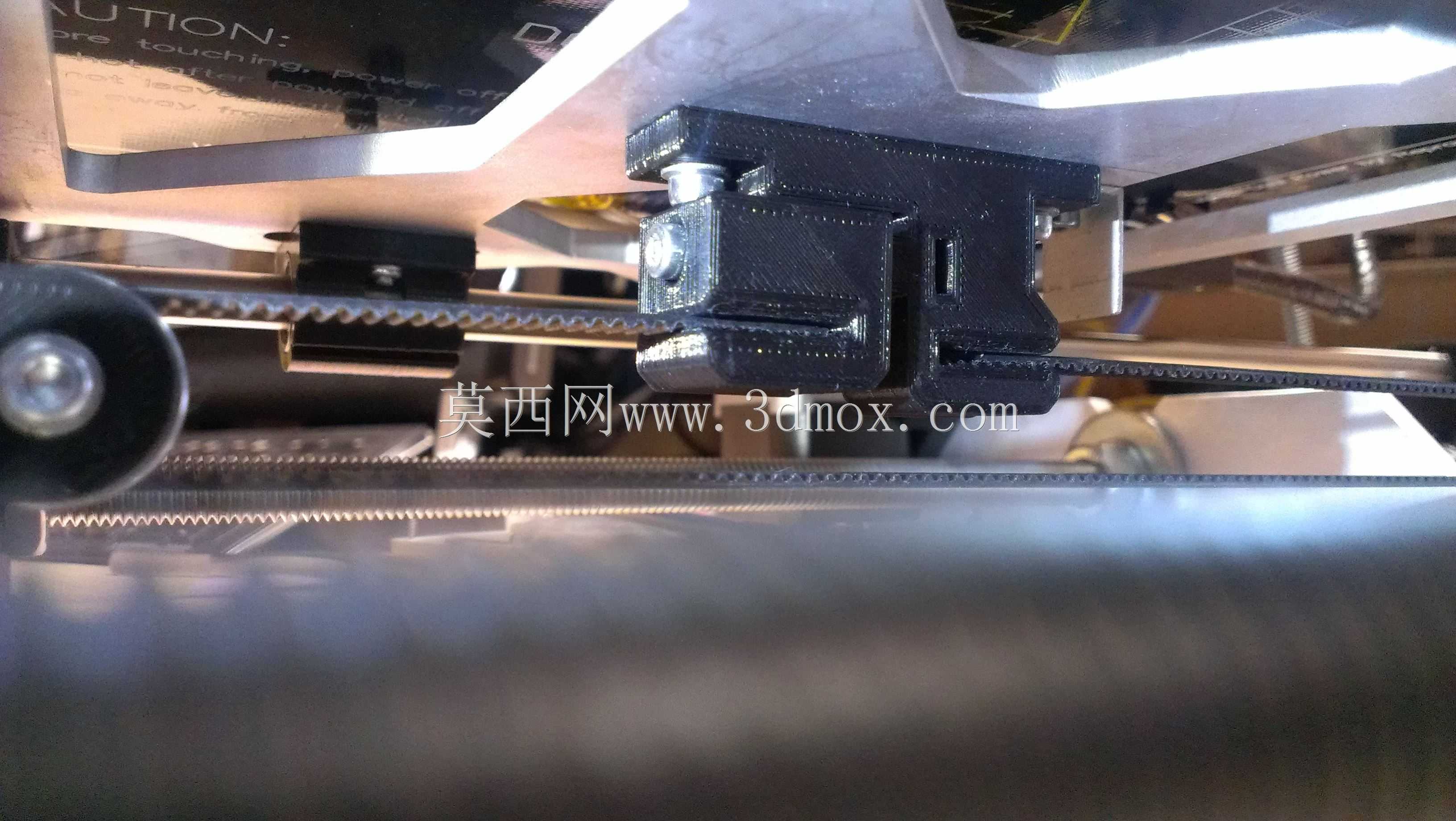

　　在桌面级FDM3D打印设备的Y轴传动链路里，皮带张紧度的控制直接决定了热床往复运动的定位精度，长期运行中同步带受反复拉伸应力产生的蠕变松弛，会直接引发层纹错位、打印件尺寸偏差、回程间隙增大等常见问题，这款可调式Y形皮带架正是针对Prusa i3机型的原有传动固定结构痛点做的优化设计。从实际装机的适配场景来看，该支架直接替换原有Y轴皮带末端的固定座，不需要对设备原有铝型材框架做打孔、裁切等二次改装，安装边界完全匹配Prusa i3机型Y轴型材的安装孔位，对应适配1.5mm宽度的同步带安装槽，可兼容1.4mm节距的GT2同步带，配套使用的20齿GT2带轮齿形参数完全符合标准传动规范，适配13mm内径的安装轴径，

　　对应配合的传动滚筒外径为15mm，所有配合尺寸均做了公差预留，避免安装时出现过盈卡滞或者间隙过大引发的传动跳动。设计思路上摒弃了原有固定座不可调节的弊端，采用滑槽式张紧调节结构，不需要额外拆卸皮带或者拆解传动端部件，只需要调整支架上的锁紧螺钉位置，就能实现皮带张紧度的连续微调，调节行程覆盖了同步带全生命周期内的蠕变伸长量，日常维护时不需要拆解设备侧盖就能完成张紧操作，大幅降低了设备日常调校的时间成本。结构上采用分体式压合固定设计，皮带嵌入安装槽后通过压块锁紧，不会出现长期运行后皮带从固定槽滑脱的问题，Y形的支撑结构将皮带的张紧拉力分散到两个型材安装点位上，避免单侧受力引发的支架形变，相比原有单点位固定的结构，

　　长期高负载往复运动下的结构形变量降低60%以上，能有效维持张紧力的长期稳定。从实际使用的工况来看，Y轴传动的往复运动频率是整机所有传动轴里最高的，热床加上打印模型的总负载全部通过Y轴同步带传递，这款支架的受力结构做了加强筋设计，安装后不会因为长期受拉力出现开裂、固定孔滑丝等问题，调节结构的锁紧件采用内嵌式设计，不会和运动中的热床、传动皮带发生运动干涉，所有边角位置都做了倒角处理，避免安装和调节过程中刮伤同步带的带基，延长同步带的使用寿命。实际调校过程中，张紧力的调节可以通过支架上的刻度标识做参考，不需要反复测试皮带挠度就能快速调整到合适的张紧区间，避免张紧力过大给带轮轴承带来额外径向负载，也能防止张紧力不足引发的传动打滑。

　　对于经常做高速打印、大尺寸模型打印的用户来说，这款支架能在长时间连续打印过程中维持Y轴传动精度的稳定，减少因为皮带松弛带来的打印废品率，安装过程只需要内六角扳手就能完成全部操作，替换原有固定座的整个过程不超过十分钟，不需要额外采购其他配套配件，原有设备上的同步带、带轮、滚筒都可以直接适配，不需要做任何参数调整。结构设计上充分考虑了FDM打印件的受力特性，所有壁厚都设置在2.5mm以上，受力集中的安装孔位置做了加厚处理，即便是采用常规PLA材料打印也能满足长期使用的强度需求，如果采用PETG或者ABS材料打印，结构强度还能进一步提升，可以适配更高加速度的打印工况。在传动配合的细节上，皮带导向位置做了圆弧过渡，不会出现皮带和支架硬边摩擦的问题，减少皮带运行过程中的磨损，调节滑槽的间隙控制在0.2mm，调节时滑动顺畅不会出现卡滞，锁紧后不会因为设备运行的振动出现位置偏移，能长期维持设定好的张紧度。
