Prusa i3机型Y轴惰轮结构设计

　　在桌面级FDM3D打印设备的传动链路里，Y轴惰轮是保障运动平稳性的核心小件，很多新手调试设备时遇到的Y轴层纹偏移、皮带跳齿、运动卡顿问题，追根溯源往往和惰轮的安装精度、结构匹配度直接相关。这次针对Prusa i3机型设计的Y轴惰轮，适配M3规格的安装紧固件，匹配Y轴8mm规格的同步带传动需求，从实际装机的痛点出发做结构优化，没有冗余的装饰性设计，所有结构特征都服务于传动稳定性与安装便捷性。

　　从实际应用场景来看，Prusa i3作为开源桌面3D打印机的经典机型，全球范围内有大量的DIY组装、改装、维修需求，原厂惰轮在长期使用后容易出现轴承旷量、轮体磨损皮带、安装座定位偏差等问题，很多用户自行替换的副厂惰轮要么尺寸公差过大导致皮带张紧度不均，要么轮槽规格不匹配造成同步带侧边异常磨损，直接影响打印件的成型精度。这款惰轮的设计首先锁定了安装边界：安装孔位完全适配Prusa i3机型Y轴惰轮安装座的标准孔距，采用M3螺丝作为固定紧固件，安装时不需要对原有设备的安装位做任何打磨、扩孔修改，直接替换原有惰轮即可完成装配，降低改装与维修的操作门槛。

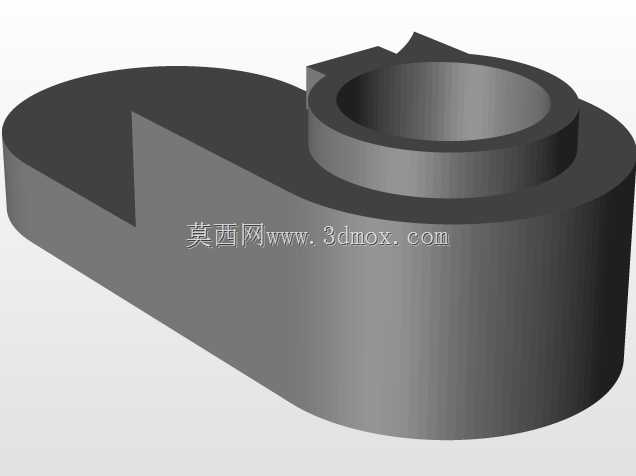

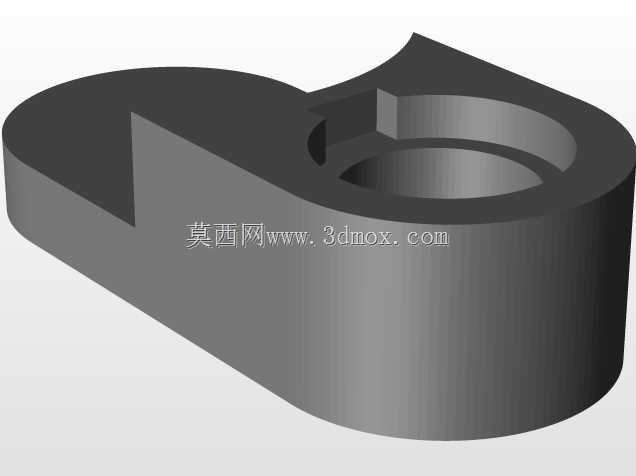

　　结构设计层面，轮体的带槽尺寸严格匹配GT2同步带的截面规格，槽深控制在1.5mm，槽壁做了0.2mm的圆角过渡，避免尖锐棱边在皮带长期往复运动过程中切割皮带的纤维层，延长同步带的使用寿命。轮体内部预留了标准微型轴承的安装位，轴承与轮体采用过盈配合设计，过盈量控制在0.02mm，既保证轴承与轮体之间不会出现相对滑动，又不会因为过盈量过大导致轴承内圈、外圈变形造成转动卡滞。轮体的端面做了下沉式设计，轴承装入后轮体两端面不会突出轴承端面，安装时固定螺丝的压紧力直接作用在轴承内圈上，不会对轴承外圈施加额外的轴向压力，从结构上避免了装配不当造成的轴承转动阻力过大问题。

　　从功能特性上看，这款惰轮的核心作用是为Y轴同步带提供转向张紧的支撑，在Y轴电机带动热床平台做往复直线运动时，惰轮随皮带同步转动，维持皮带的张紧力稳定，避免皮带在长距离传动过程中出现上下拍动、左右偏移的问题。设计时特意控制了轮体的径向跳动公差，轮槽工作面的径向圆跳动控制在0.05mm以内，保证皮带在运动过程中张紧力不会出现周期性波动，从传动端减少Y轴运动带来的Z向层纹误差。同时轮体的安装接触面做了平面度处理，安装后轮体的回转平面与Y轴运动方向保持平行，不会出现皮带在轮槽内跑偏、磨边的问题。

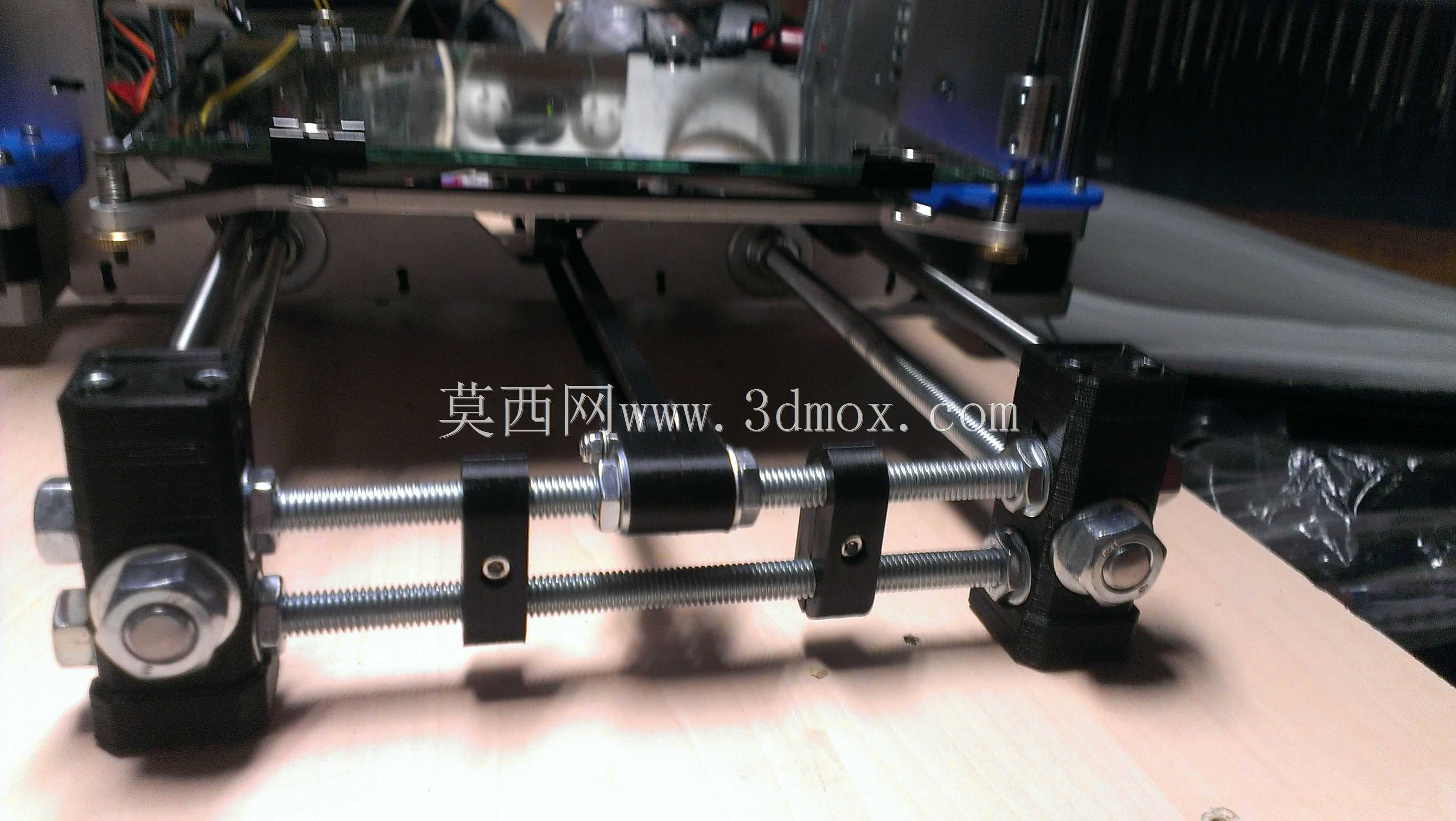

　　实际装机调试时，这款惰轮的安装边界完全兼容原厂的张紧调节结构，用户调整Y轴皮带张紧度时，不需要额外调整惰轮的安装角度，只需要按照原厂的调节流程调整张紧螺丝即可，张紧后皮带在惰轮槽内的居中位置偏差不超过0.3mm，长期往复运动也不会出现脱槽风险。针对DIY用户常见的安装失误问题，设计时在轮体的安装孔周边做了限位凸台，凸台高度0.8mm，刚好卡入安装座的定位孔内，即使安装时螺丝没有完全拧紧，惰轮也不会出现绕安装螺丝转动的偏移问题，降低了装配失误带来的传动故障概率。

　　不同于很多改装件一味追求轻量化做镂空设计，这款惰轮的轮体保留了足够的壁厚，轮槽位置的壁厚达到2mm，即使采用PLA、PETG等常见的桌面3D打印材料制作，也能承受长期的皮带张紧压力，不会出现轮体变形、槽位扩大的问题。如果采用更高强度的尼龙、碳纤维填充材料打印制作，还可以适配更高速度的打印改装需求，在Y轴运动速度达到200mm/s以上时，依然能保持稳定的传动支撑，不会因为轮体刚性不足产生振动异响。

　　在设备日常维护的场景下，这款惰轮的结构也方便后期的轴承更换，轮体与轴承的配合公差经过反复验证，用户只需要用小型顶针就可以把旧轴承从轮体中顶出，压入新轴承后即可继续使用，不需要整体更换惰轮组件，降低长期使用的维护成本。对于很多自己制作Prusa i3克隆机型的DIY爱好者来说，这款惰轮的结构尺寸完全开源可查，不需要反复测量原厂件的尺寸公差，直接按照模型参数加工或者打印即可，能大幅缩短整机的组装调试周期，减少因为自制零件公差问题带来的调试工作量。

　　从传动系统的匹配性来看，这款惰轮和Prusa i3原厂的Y轴电机同步轮、皮带长度参数完全匹配，替换后不会改变原有传动系统的传动比，也不会影响设备的原点限位位置，用户替换后不需要重新调整固件里的运动参数，直接开机即可正常使用，避免了很多改装件需要重新校准参数、调整限位开关位置的麻烦。针对部分用户改装双Z轴、加重热床的使用场景，这款惰轮的结构强度也能支撑更高的皮带张紧力，不会因为张紧力过大出现轮体断裂、轴承脱出的问题，能覆盖从入门级日常打印到高速改装的多场景使用需求。
