Prusa i3 3D打印机Y轴电机固定支架结构

项目分类:3D打印机 发布时间:2022-05-30 ID:637512
  • Prusa i3 3D打印机Y轴电机固定支架结构
  • Prusa i3 3D打印机Y轴电机固定支架结构
  • Prusa i3 3D打印机Y轴电机固定支架结构
  • Prusa i3 3D打印机Y轴电机固定支架结构
  • Prusa i3 3D打印机Y轴电机固定支架结构
  • Prusa i3 3D打印机Y轴电机固定支架结构
  • Prusa i3 3D打印机Y轴电机固定支架结构
  • Prusa i3 3D打印机Y轴电机固定支架结构
  • Prusa i3 3D打印机Y轴电机固定支架结构
  • Prusa i3 3D打印机Y轴电机固定支架结构
  • Prusa i3 3D打印机Y轴电机固定支架结构
  • Prusa i3 3D打印机Y轴电机固定支架结构
  • Prusa i3 3D打印机Y轴电机固定支架结构
  • Prusa i3 3D打印机Y轴电机固定支架结构

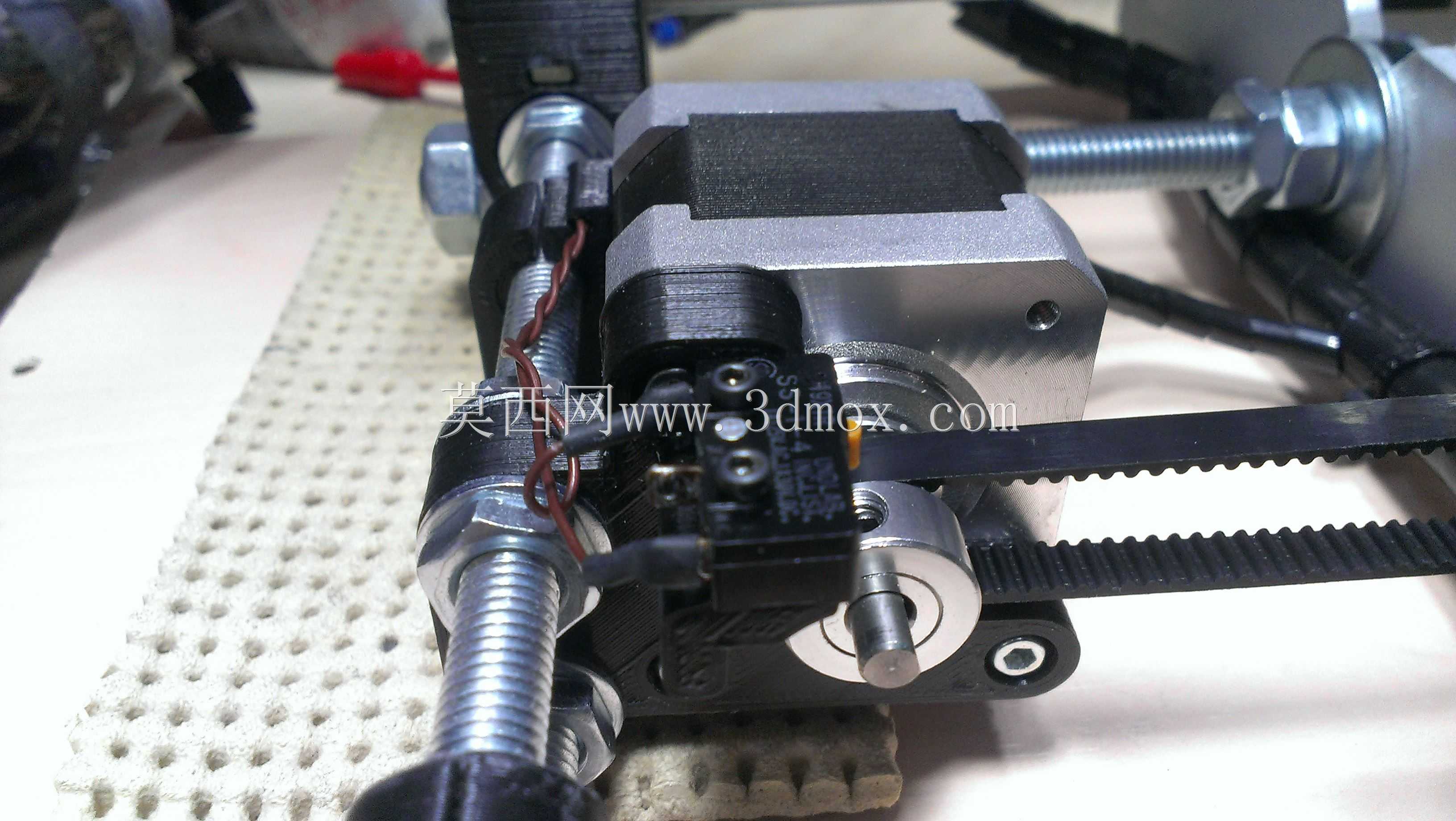

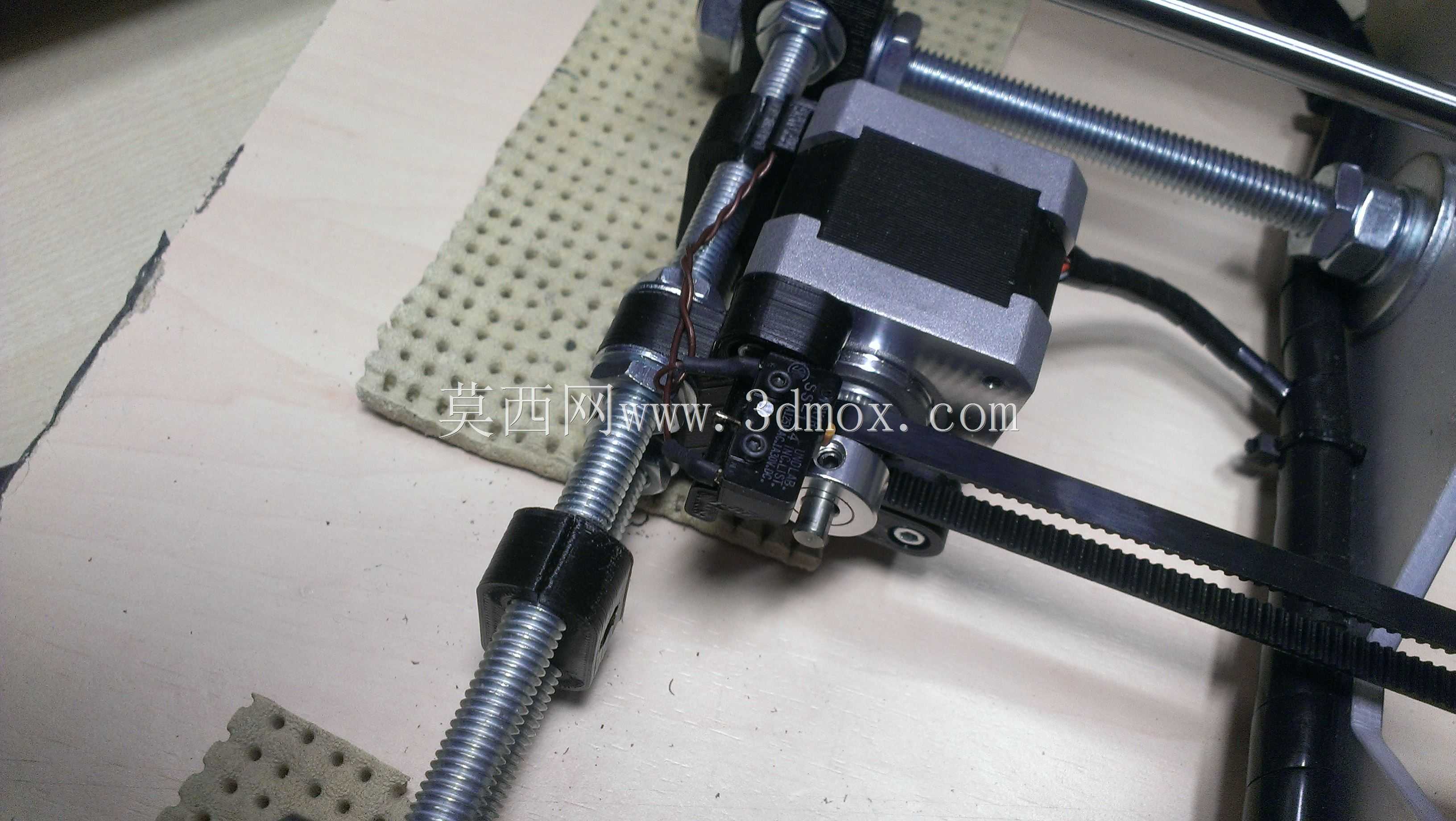

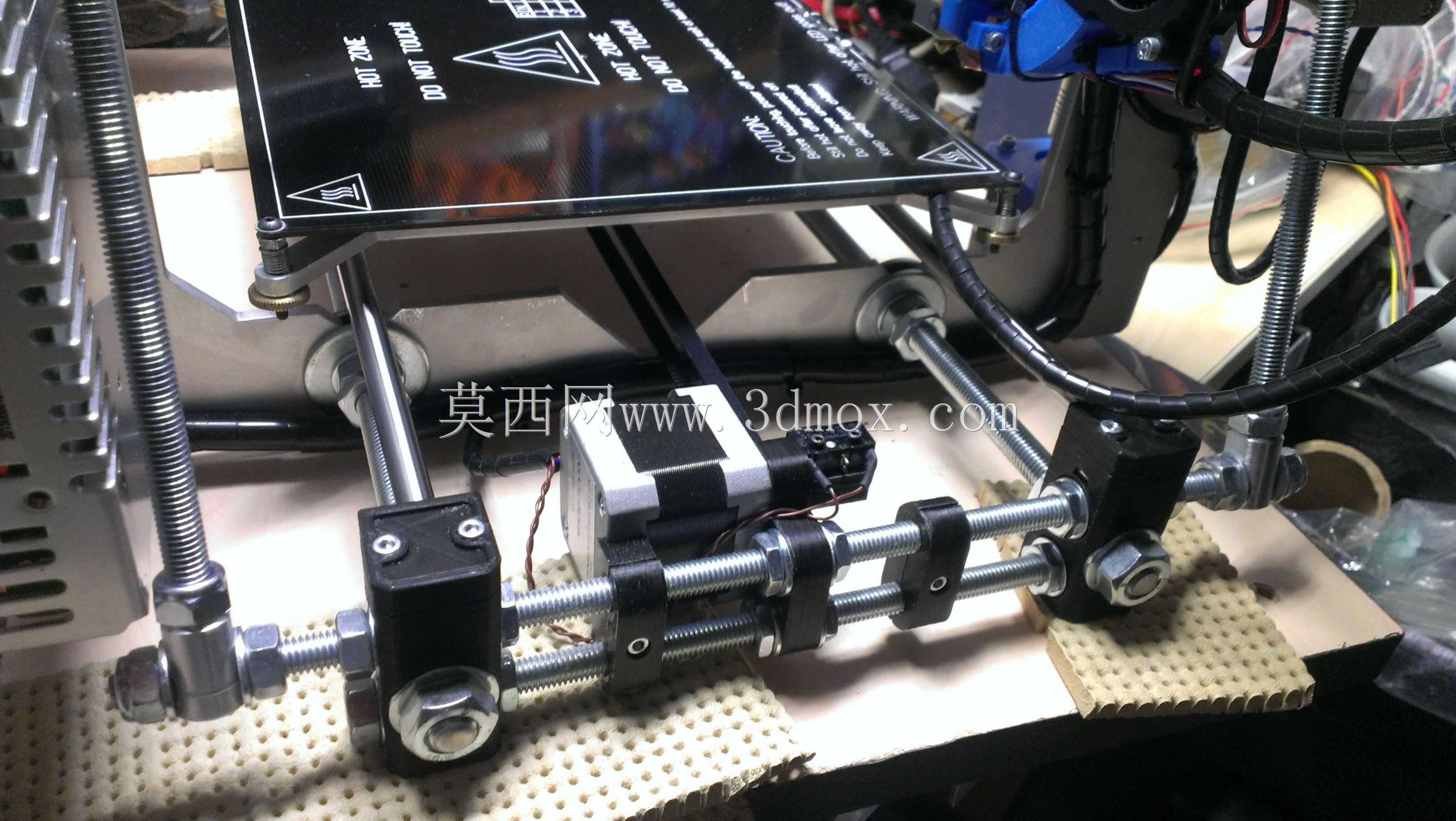

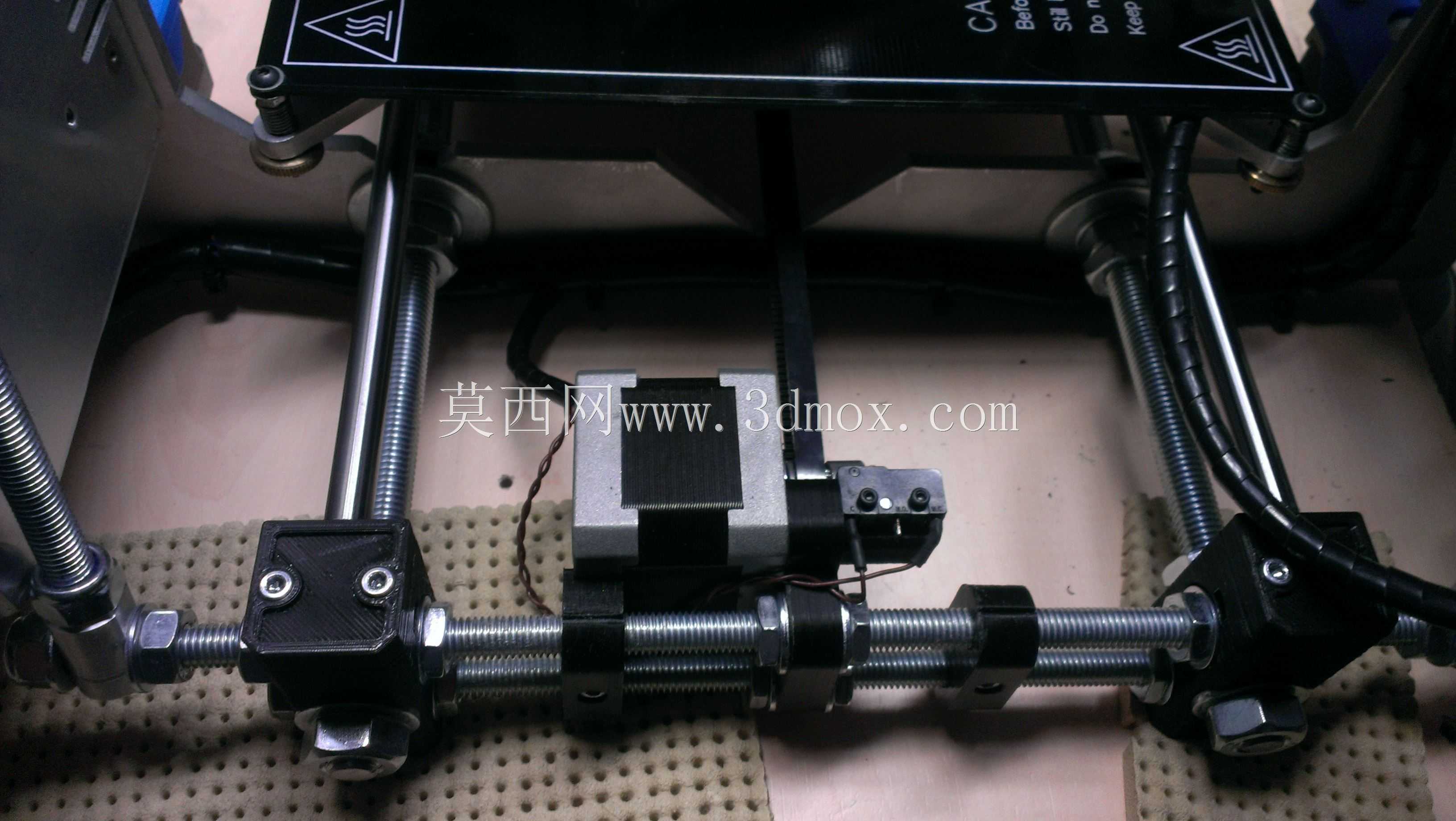

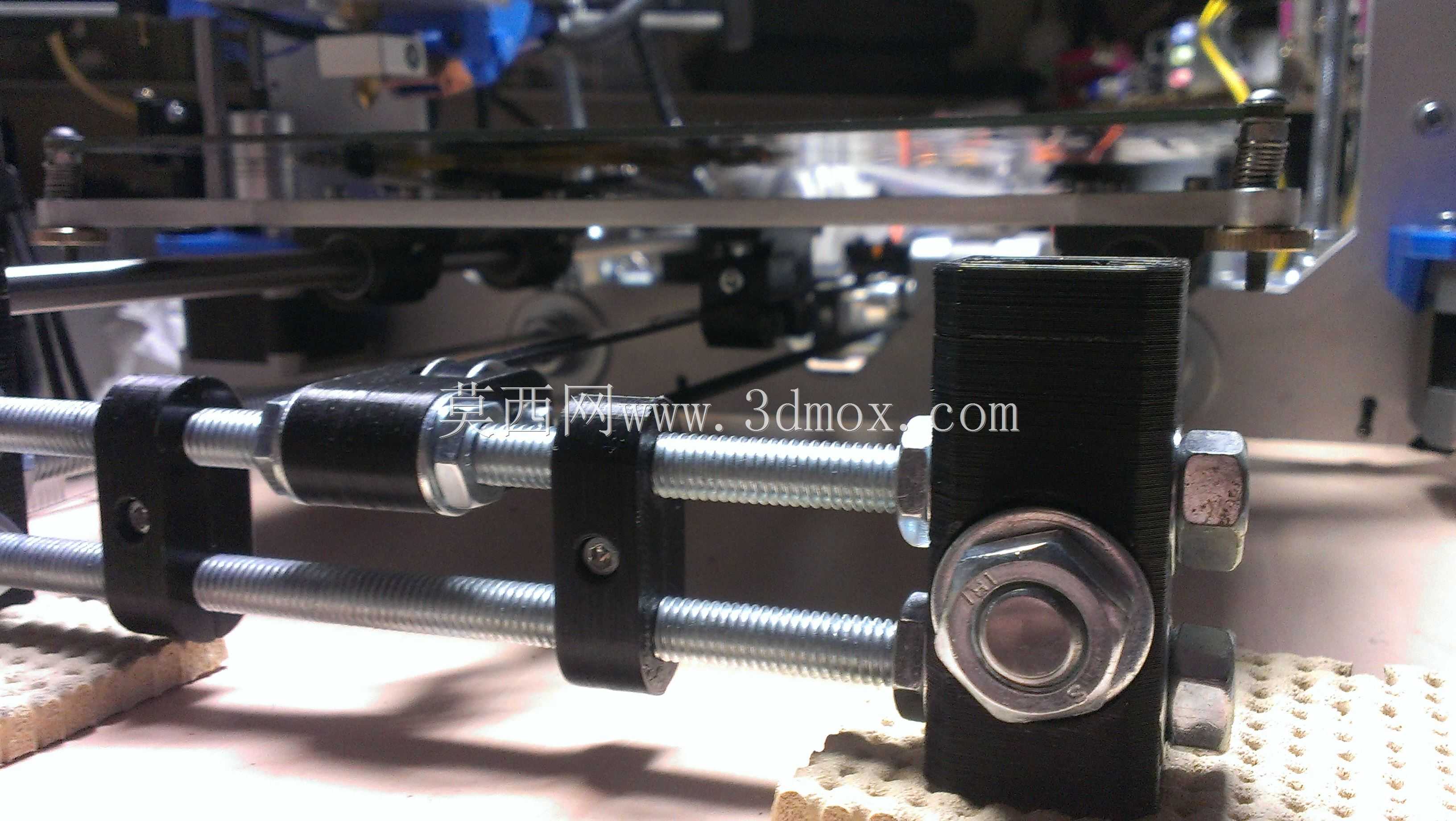

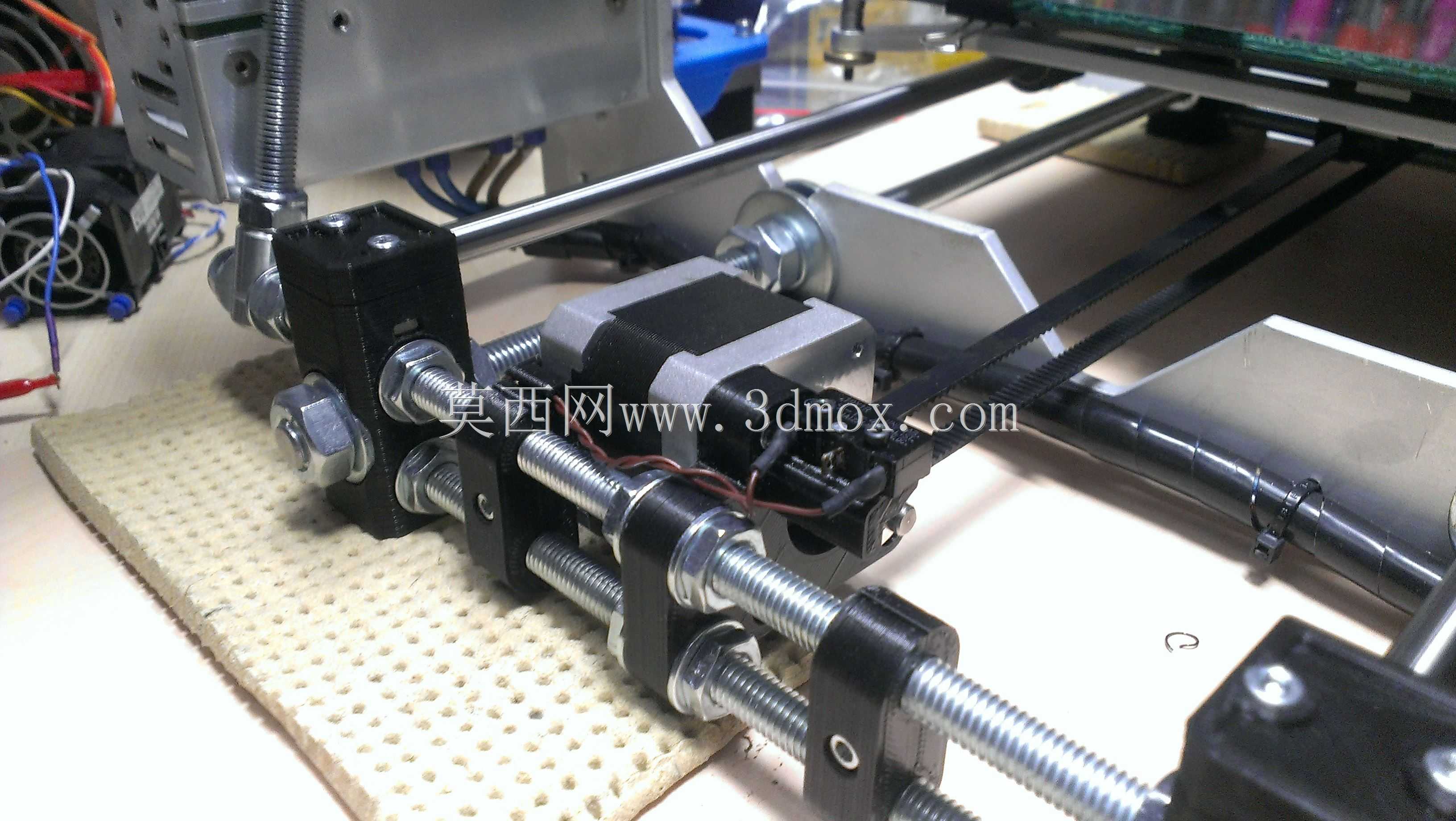

  在桌面级FDM 3D打印设备的Y轴传动系统中,电机支架的刚性直接决定了Y轴往复运动的定位精度与高速打印时的整机振动水平,这款适配Prusa i3机型的Y轴电机固定结构,正是针对原有Y轴电机安装位刚性不足、长期运行后同步带张紧力衰减、电机轴与传动丝杆同轴度偏移等常见工程问题做的结构优化设计。从实际装机场景来看,该支架直接替代原有Y轴端的电机安装钣金件,适配M3、M8两种规格的丝杆安装需求,安装边界完全匹配Prusa i3机型2020铝型材框架的端面安装孔位,不需要对原有框架做二次打孔或裁切改造,替换时仅需拆除原有Y轴端的固定件,将支架通过型材螺母锁紧在Y轴型材端面即可完成基础定位,整个替换过程不需要改动原有设备的布线走向与限位开关安装位置。

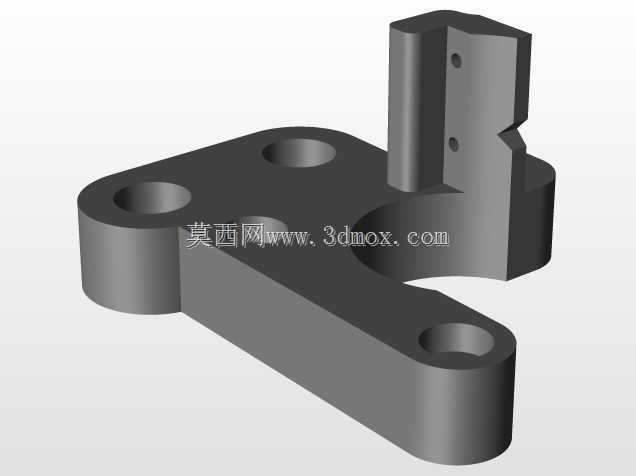

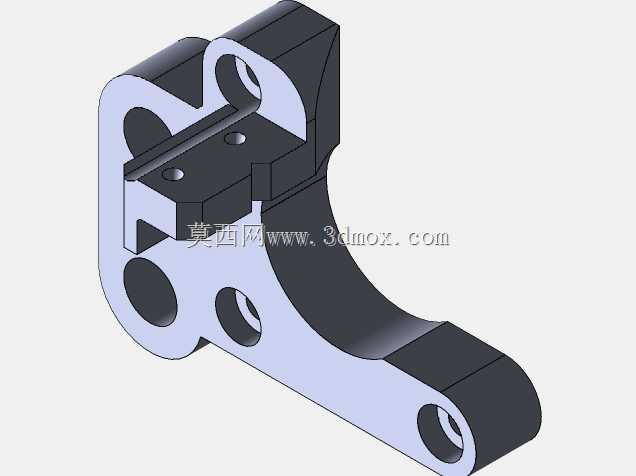

  从功能特性上看,该支架采用分体式夹紧结构设计,电机安装位设置了嵌入式定位止口,与42型步进电机的前端止口完全贴合,避免电机运行时因径向受力产生的安装位窜动;支架上集成了丝杆支撑座的安装位,可直接装入直线轴承或铜套对Y轴传动丝杆做端部径向支撑,替代了原有结构中丝杆悬空仅靠联轴器受力的缺陷,大幅降低丝杆高速转动时的径向跳动量。同步带的张紧调节结构直接集成在支架本体上,不需要额外加装张紧轮组件,通过支架上的腰型安装孔即可调整电机的前后位置,实现同步带张紧力的精准调节,调节到位后通过锁紧螺栓即可完全固定,长期运行不会出现张紧力滑移导致的打印层纹错位问题。

  设计思路上,这款结构完全围绕桌面级3D打印机的实际运行工况做受力优化,Y轴作为承载热床做往复运动的核心轴,每次换向都会产生较大的瞬时冲击力,原有薄钣金支架在长期交变应力作用下容易出现折弯变形,导致电机轴与丝杆的同轴度偏差,进而引发联轴器磨损、同步带跳齿、打印件表面出现规律性波纹等问题。该支架的受力筋布局完全沿着Y轴换向冲击力的传导方向设置,将电机运行时的反作用力与换向冲击力直接传导到铝型材框架上,避免支架本体长期受力产生塑性变形;安装孔位的公差按照IT7级精度设计,电机止口与丝杆安装孔的同轴度控制在0.02mm以内,装配后不需要反复调整即可保证丝杆与电机轴的同轴度要求,降低装机时的调试难度。

  从安装尺寸边界来看,支架整体沿Y轴方向的伸出长度比原有钣金支架缩短了8mm,不会与热床的运动行程产生干涉,Y轴的有效打印行程完全保留,不会因为更换支架导致打印尺寸缩水;支架侧面预留了电机线的走线卡槽,可以将电机线缆沿支架侧边固定,避免Y轴往复运动时线缆拖拽到同步带或丝杆引发的设备故障。针对日常维护场景,支架上的电机固定孔采用沉头设计,锁紧螺栓的头部完全沉入支架本体内部,不会在Y轴运动时与周边的型材或线缆产生刮擦;张紧调节的螺栓设置在支架的外侧端面,日常调整同步带张紧力时不需要拆除热床或其他周边组件,直接用内六角扳手即可完成调节,大幅降低后期维护的操作难度。在实际打印测试中,更换该支架后Y轴在120mm/s的高速运动工况下,振动幅值比原有钣金支架降低40%左右,打印大尺寸填充件时表面的Y轴振纹明显减少,连续运行超过200小时后同步带张紧力无明显衰减,电机与联轴器的温升也保持在正常范围内,没有出现因安装刚性不足导致的电机过载发热问题。
