Prusa i3打印机Y轴轴承衬套保持架结构

项目分类:3D打印机 发布时间:2022-05-30 ID:637516
  • Prusa i3打印机Y轴轴承衬套保持架结构
  • Prusa i3打印机Y轴轴承衬套保持架结构
  • Prusa i3打印机Y轴轴承衬套保持架结构
  • Prusa i3打印机Y轴轴承衬套保持架结构
  • Prusa i3打印机Y轴轴承衬套保持架结构
  • Prusa i3打印机Y轴轴承衬套保持架结构
  • Prusa i3打印机Y轴轴承衬套保持架结构
  • Prusa i3打印机Y轴轴承衬套保持架结构
  • Prusa i3打印机Y轴轴承衬套保持架结构
  • Prusa i3打印机Y轴轴承衬套保持架结构
  • Prusa i3打印机Y轴轴承衬套保持架结构

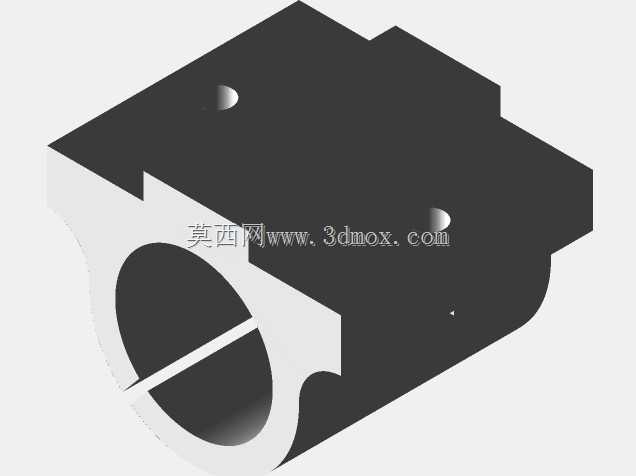

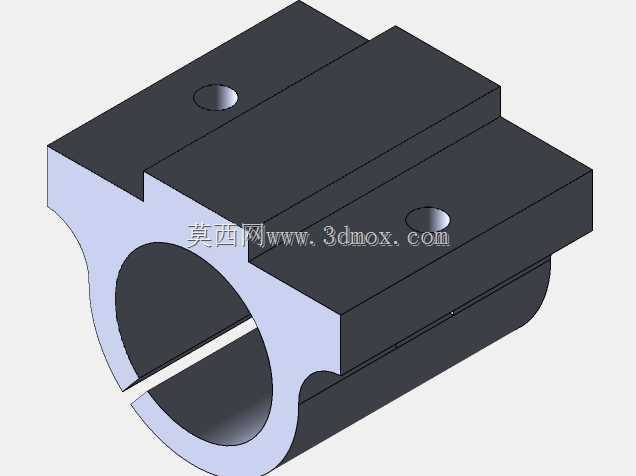

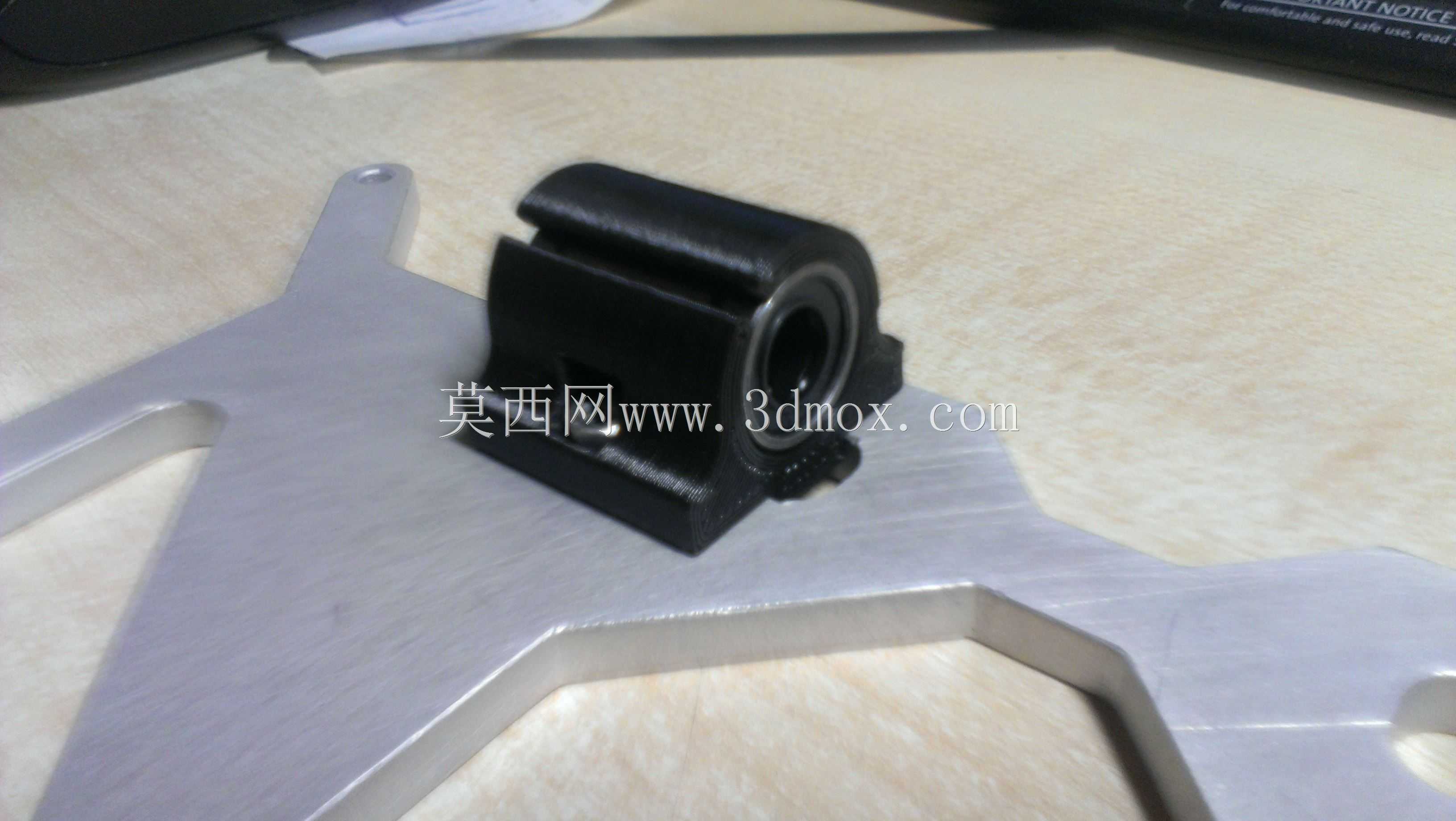

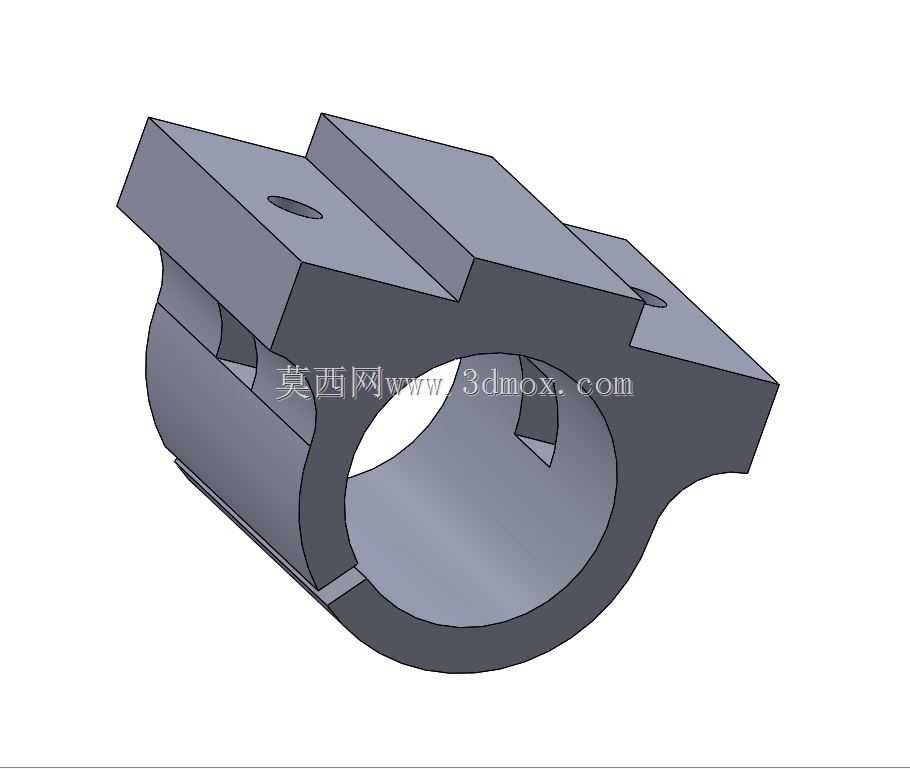

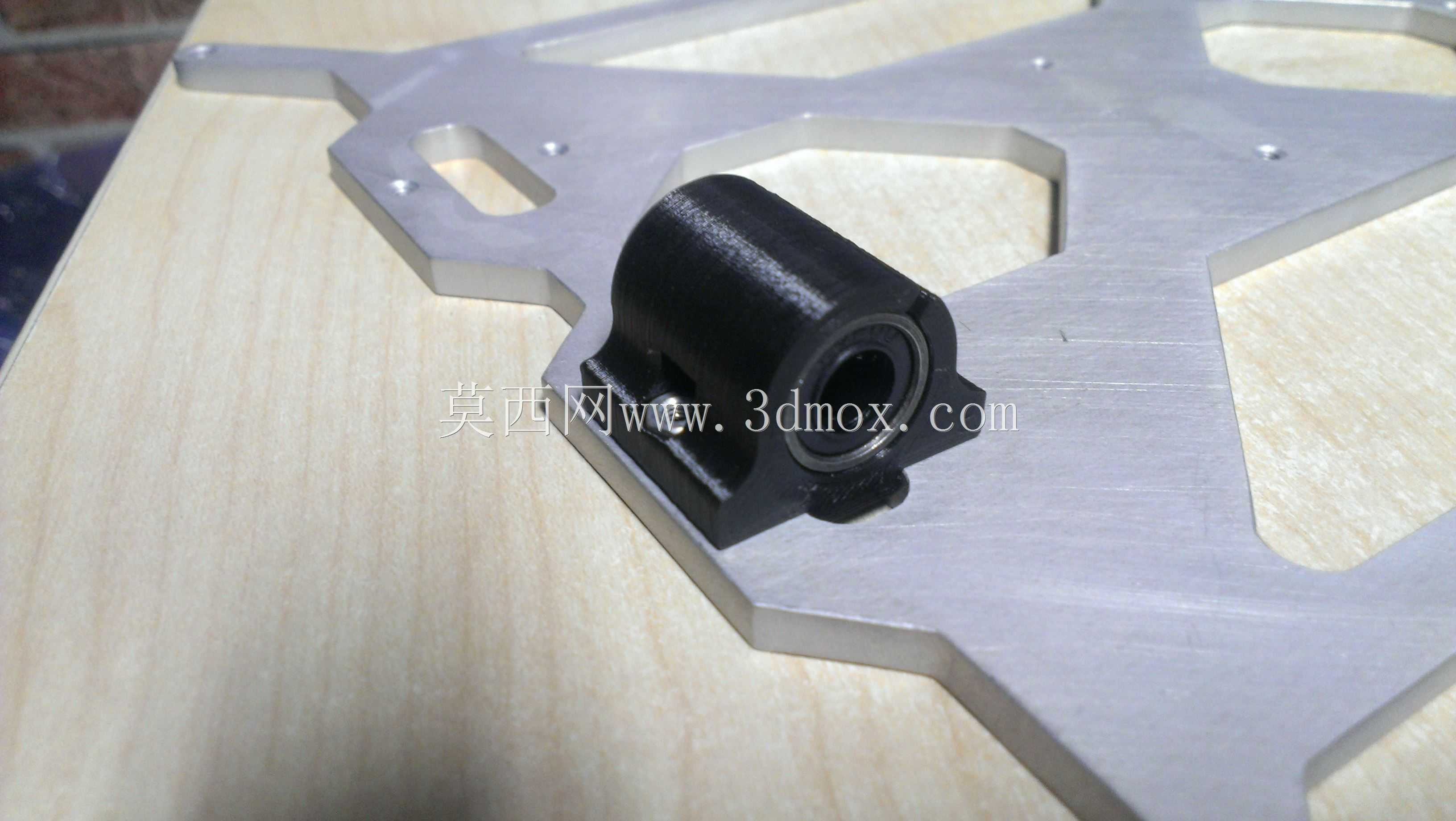

  在桌面级FDM3D打印设备的运动系统搭建中,Y轴作为承载热床完成前后方向进给的核心运动轴,其运行平顺性直接决定了首层铺料精度、层纹一致性以及长时间打印的位置稳定性,而轴承衬套保持架正是Y轴直线运动副里负责定位轴瓦、约束轴承径向与轴向窜动的关键连接零件。这款适配Prusa i3机型的Y轴轴承衬套保持架,在设计时充分考虑了DIY组装场景下的公差适配问题,整体采用上下对合的卡抱式结构,下半部分为整圆包覆的轴瓦容纳腔,内壁预留了均匀的间隙用于存放润滑脂,同时在圆周方向开设了三处定位卡槽,刚好卡住LM8UU直线轴瓦的外圈防转凸点,避免轴运行过程中轴瓦随光轴同步转动造成的不均匀磨损。上半部分延伸出两个带安装孔的固定翼,

  安装孔位完全匹配Prusa i3标准Y轴滑台的安装螺孔间距,不需要额外打孔改件就能直接替换原有损坏的保持架,固定翼与下半圆腔体之间做了45度的加强筋过渡,能抵消热床快速往复移动时产生的侧向冲击力,避免长期使用后安装位断裂变形。从安装边界来看,保持架的内孔直径严格匹配8mm光轴的配合公差,包覆轴瓦后的总外径控制在22mm,刚好能嵌入Y轴滑台的预设安装槽内,两个固定翼的中心距为32mm,安装孔直径3.2mm适配M3规格的内六角螺丝,整体安装后突出滑台表面的高度不超过8mm,不会和热床调平弹簧、皮带固定座产生运动干涉。实际应用场景中,很多DIY组装的Prusa i3设备在使用半年到一年后,会因为PLA打印件的蠕变、

  频繁拆装造成的安装孔滑牙、或者运动冲击导致的保持架开裂,出现Y轴运动卡顿、层纹错位、打印件表面出现规律性波纹的问题,更换这款保持架时不需要完全拆解Y轴的光轴和皮带,只需要松开滑台底部的固定螺丝,取下开裂的旧保持架,将新的保持架卡合在已经预涂润滑脂的LM8UU轴瓦外侧,对准安装孔位锁紧螺丝即可完成更换,整个过程不超过十分钟。设计过程中特意将保持架的开合缝设置在水平方向,而非传统的正上方或正下方,这样的布局能让光轴承受的竖直方向载荷均匀分布在整圆的轴瓦支撑面上,避免开合缝位置受力集中造成的轴瓦变形,同时在保持架的侧面预留了一个微小的注油孔,日常维护时不需要拆解结构就能直接向内部轴瓦注入润滑脂,减少保养的工作量。

  和市面上常见的一体式保持架不同,这款对合式结构的保持架在安装时不需要将光轴完全从机架上抽出,对于已经完成整机组装、不想大规模拆解设备的用户来说友好度更高,同时固定翼位置做了下沉式的螺丝头容纳槽,锁紧后螺丝头不会突出零件表面,不会和上方的热床安装板产生刮擦。在运动精度控制方面,保持架的内孔与轴瓦外圈的配合采用过渡公差设计,既不会因为间隙过大造成轴瓦在保持架内部晃动,也不会因为过盈量太大造成装配时轴瓦被挤压变形导致光轴卡滞,腔体内部的三处定位凸台高度控制在1.2mm,刚好卡住轴瓦外圈的凹槽,不会因为凸台过高顶到轴瓦内部的钢珠保持架影响滚动顺畅度。很多用户在自行打印这类保持架时容易忽略安装翼的受力方向,将加强筋设置在非受力侧导致使用中断裂,这款结构的加强筋直接连接固定翼的受力根部与下半圆腔体的受力区,能将运动时产生的冲击力直接传导到整个腔体结构上,分散局部应力,即使用普通PLA材料打印也能满足长时间使用的强度要求,如果采用PETG或者ABS材料打印,其抗冲击性能还能进一步提升,适配更高打印速度下的往复运动载荷。
