Prusa i3 MK2打印机Y轴机架托架结构

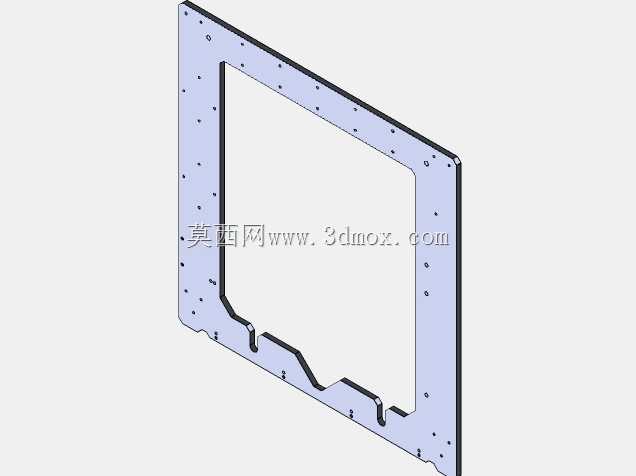

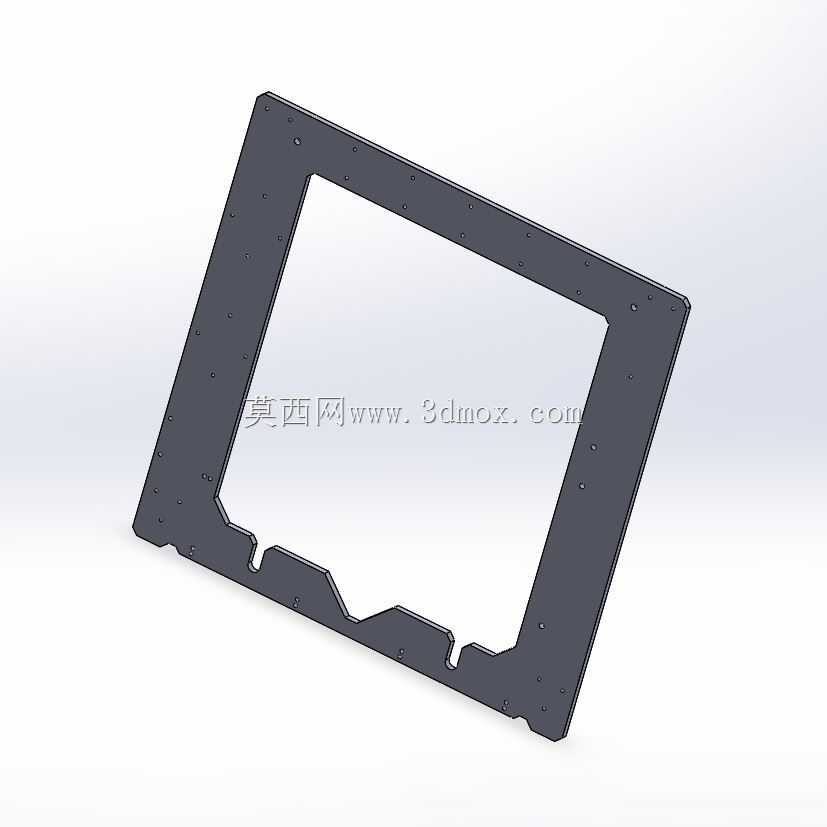

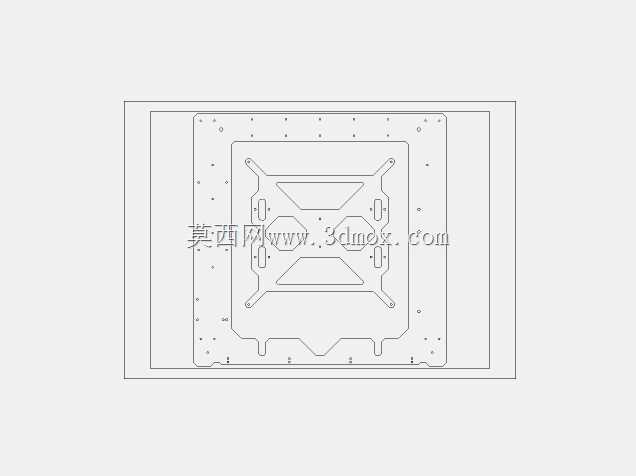

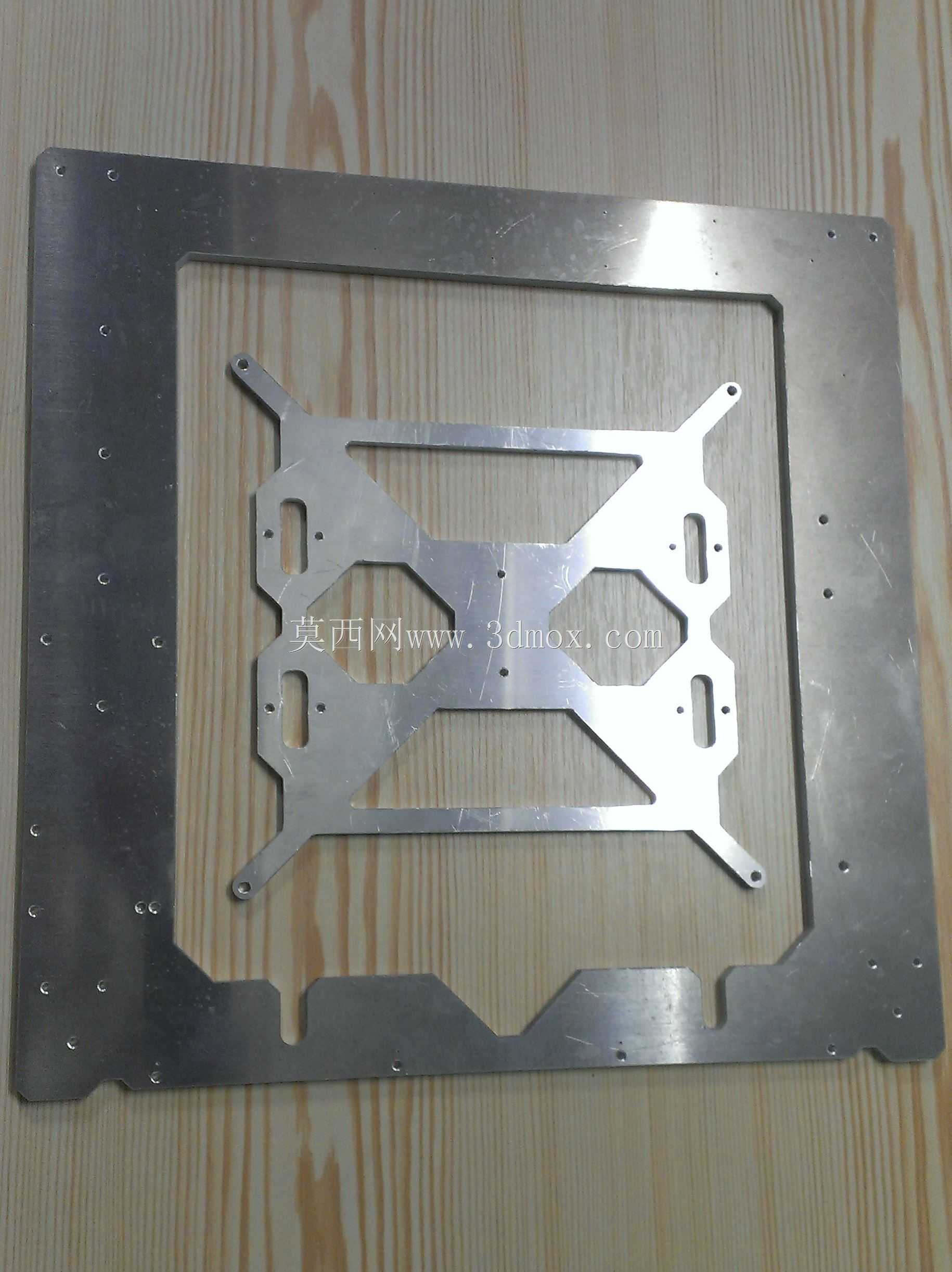

　　在桌面级FDM 3D打印设备的整机结构体系中，Y轴方向的承载托架与外框架属于核心运动基准部件，直接决定热床平台往复运动的平顺性与长期打印精度保持能力，本次呈现的结构件对应Prusa i3 MK2机型的Y轴安装组合，包含外围矩形安装框架与中部镂空式承载托架两个核心钣金加工件。从实际应用场景来看，该组部件主要承担Y轴方向的运动导向支撑、热床组件固定、整机下部结构刚度补强的作用，是桌面级DIY组装3D打印机中替代早期亚克力框架、提升整机结构稳定性的升级类结构方案。

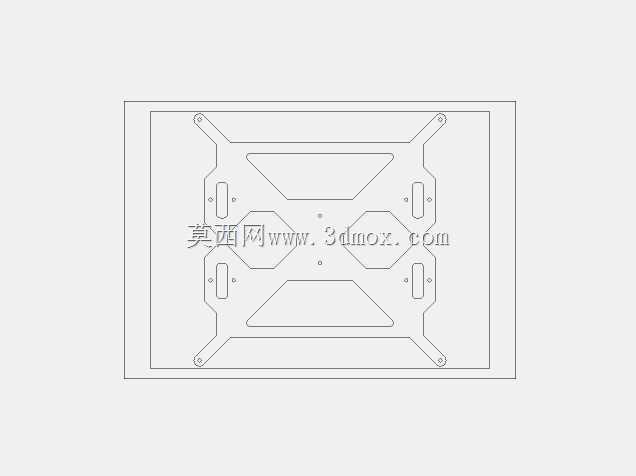

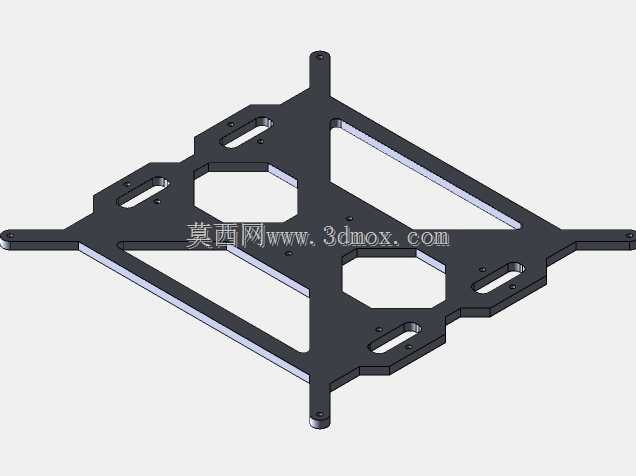

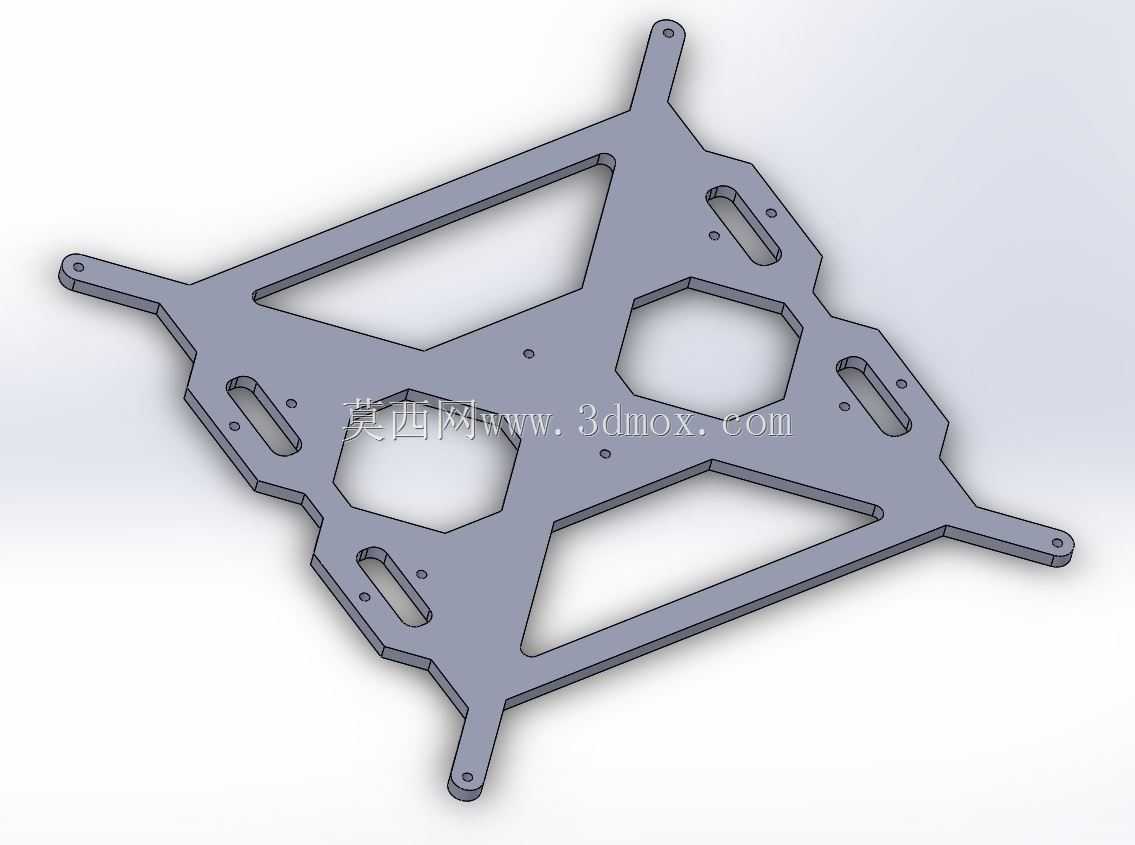

　　从功能特性层面拆解，外围矩形框架采用整块铝板经激光切割、铣削加工成型，框架四周均匀分布的安装孔位分别对应Y轴直线导轨固定、机身型材连接、底部调平支脚安装、电控组件挂载的需求，框架边缘做了倒角去毛刺处理，避免组装过程中划伤线材或操作人员，框架内侧的台阶式缺口设计，是为了避让Y轴同步带的运动路径与端部张紧轮的安装空间，防止运动过程中出现结构干涉。中部的Y轴托架采用对称式镂空结构设计，这种设计并非单纯为了减重，而是在保证托架整体平面刚度的前提下，减少铝制板材的用料成本，同时预留出热床加热线、温度传感器线材的走线空间，托架上分布的多组腰型孔与圆孔，分别对应热床平台的安装固定、同步带拨片连接、直线滑块锁紧的功能需求，腰型孔的预留行程可以支持热床安装时的水平位置微调，抵消零件加工与组装过程中产生的位置累积误差，保证热床平面与X轴运动方向的平行度。

　　从设计思路的工程逻辑来看，该组结构件完全遵循Prusa系列开源3D打印机的设计迭代思路，摒弃了早期机型采用的亚克力板材易变形、螺纹易滑牙的缺陷，选用铝合金板材作为加工基材，利用金属材料的高刚度与低蠕变特性，保证设备在长期加热、往复运动的工况下，基准结构不会出现不可逆的形变。托架的对称式桁架结构设计，经过受力仿真验证，在热床满载PLA、ABS等打印耗材模型的重量负载下，托架中部的最大形变量控制在0.1mm以内，完全满足FDM打印的平面度公差要求，不会因为托架形变导致打印首层附着失败、模型层纹偏移等常见问题。框架与托架的配合间隙经过严格核算，预留了0.2mm的安装间隙，既保证组装时的顺畅度，又不会因为间隙过大导致运动过程中出现晃动异响。

　　从安装边界与尺寸适配角度来说，外围矩形框架的外轮廓尺寸完全匹配Prusa i3 MK2机型的200mm200mm200mm成型腔设计要求，框架的厚度选用5mm铝板，在保证整体刚度的同时不会过度增加整机重量，托架的安装孔位间距完全适配市面上常见的MGN12直线导轨滑块安装尺寸，不需要额外加工转接件即可完成组装，托架上的热床安装孔位对应标准MK3铝基板热床的固定点位，用户更换不同规格热床时仅需调整腰型孔的固定位置即可完成适配。框架四周的侧边安装孔位采用等间距排布设计，既可以适配原厂的塑料角码连接方案，也支持用户自行改装铝型材框架的刚性连接，具备较强的改装适配性。在实际组装过程中，需要先将直线导轨固定在框架内侧的基准面上，再将托架与滑块锁紧，之后安装同步带与张紧结构，最后挂载热床组件完成Y轴部分的总装，整个安装流程不需要复杂的专用工装，仅需内六角扳手即可完成全部操作，非常适合个人DIY用户与小型3D打印工作室的设备组装与升级需求。

　　该组结构件的设计充分考虑了桌面级3D打印机的实际使用工况，针对长期使用中容易出现的结构松动、形变、运动干涉等问题做了针对性的结构优化，没有多余的装饰性结构，所有的孔位、缺口、镂空结构都具备明确的功能指向，是开源3D打印设备中结构成熟度较高的Y轴承载方案，既可以直接用于整机的生产组装，也可以作为同类结构设计的参考蓝本，帮助结构设计人员快速掌握桌面级FDM设备运动轴的承载结构设计逻辑，减少方案验证阶段的试错成本。
