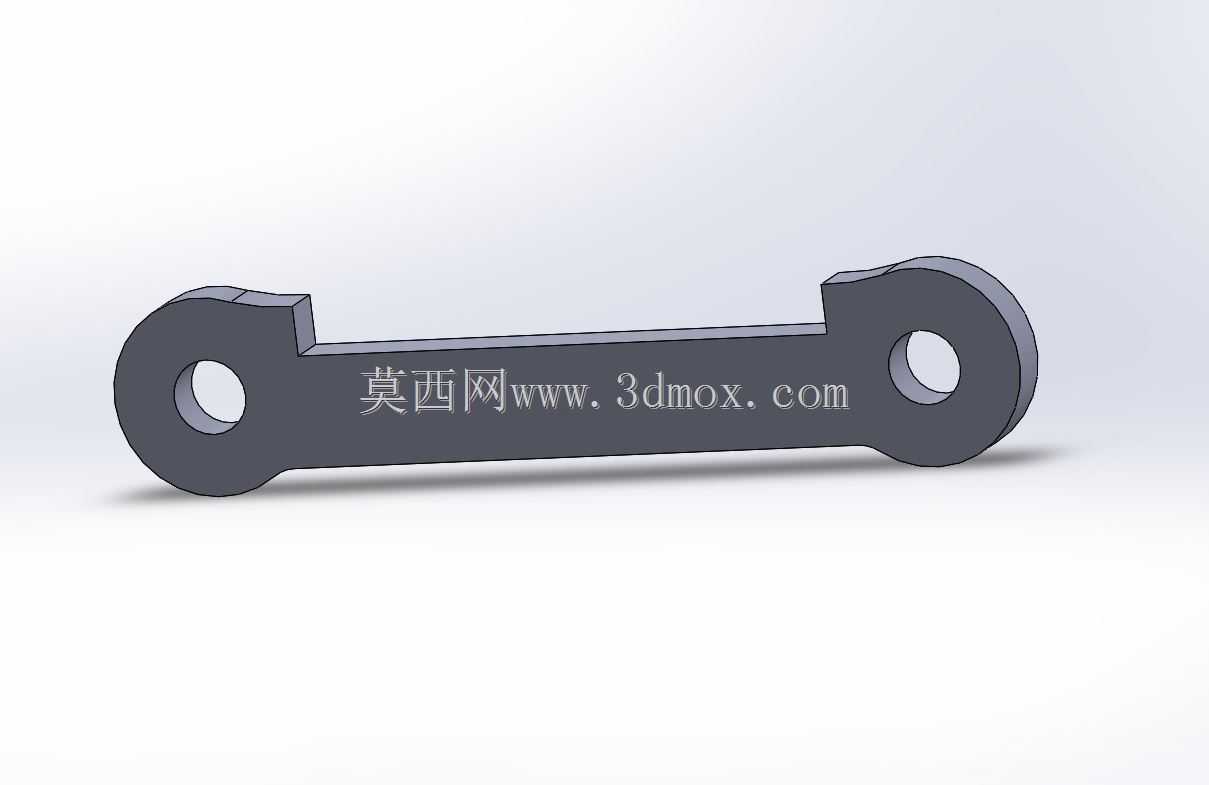

Baja5B遥控车前下撑杆铝制结构件

　　这款铝制支撑构件主要应用于1/5比例大排量燃油遥控越野车型的前悬挂系统，作为前防撞结构与前悬挂摇臂之间的传力连接件，承担车辆在非铺装路面高速行驶、飞跃落地时的纵向冲击载荷传递，同时约束前悬挂下控制臂的侧向位移，避免极限工况下悬挂结构出现几何形变导致的转向虚位、轮胎偏磨等问题。在实际越野RC赛事的改装场景中，原厂塑料材质的同位置撑杆往往在连续飞跃、高速撞击障碍物时出现断裂、连接孔位形变的问题，这款4mm厚度铝制撑杆的设计，正是针对这类极限使用场景做的结构强化，在控制整体重量增量的前提下，大幅提升构件的抗冲击、抗疲劳性能。

　　从结构设计思路来看，构件整体采用长条形等截面直板主体，两端分别设置同轴的圆形连接耳，耳片中心加工通孔用于穿装固定销轴，连接耳与主体衔接位置做了大圆弧过渡处理，避免应力集中导致的耳片断裂问题。主体截面厚度统一为4mm，宽度方向尺寸经过载荷校核，既能够满足纵向冲击下的抗弯强度要求，也不会因为截面过大增加不必要的簧下质量，影响悬挂系统的动态响应速度。两端连接孔的孔径与对应安装位置的销轴尺寸做间隙配合设计，装配后既可以保证销轴顺利穿装，也能避免间隙过大导致的连接松旷，在实际装配时可在孔位加装尼龙衬套，进一步缓冲行驶过程中的振动，减少金属构件之间的硬接触磨损。

　　从安装边界来看，构件整体长度适配Baja 5B车型前悬挂的安装点间距，两端连接耳的外圆尺寸经过匹配设计，不会与周边的转向拉杆、刹车管路、前防撞支架产生运动干涉，安装时无需对周边原有结构做切割、打孔修改，可直接替换原厂对应位置的塑料撑杆，装配后两端连接面与对应安装座完全贴合，不会出现安装错位导致的附加应力。构件表面采用硬质阳极氧化处理，在铝基体表面形成致密的氧化层，既可以提升表面硬度，抵御行驶过程中砂石飞溅造成的表面刮擦损伤，也能避免户外复杂环境下的腐蚀问题，延长构件的使用寿命。

　　在实际使用场景中，这类强化撑杆不仅适用于日常休闲娱乐的RC越野车型改装，也能够满足专业RC越野赛事的高强度使用要求，在连续跳跃、高速过弯、撞击路肩等极限工况下，能够稳定传递前后方向的载荷，保证前悬挂几何参数始终处于设计范围内，避免因为支撑构件形变导致的前轮定位参数偏移，提升车辆行驶过程中的操控稳定性。设计过程中针对构件的受力路径做了优化，将主要承力路径设置在主体的中心轴线上，两端连接耳的受力方向与主体轴线保持一致，最大程度降低构件承受的附加弯矩，在相同材料用量的前提下，提升整体的结构强度。同时构件的外形做了倒角处理，所有锐边都做了R角打磨，避免装配过程中划伤操作人员，也减少行驶过程中尖锐边缘对周边管线、橡胶部件的割损风险。
