Baja5B遥控车前上铝制安装支架

　　这款铝制支架是1/5比例燃油遥控模型车Baja 5B前悬挂系统的核心连接构件，主要承担前上摆臂与车架主体之间的载荷传递与运动约束作用，在模型车高速越野、飞坡落地、转向侧倾的复杂工况下，需要同时承受多方向的冲击载荷与交变应力，是保障前轮定位参数稳定、悬挂动作顺畅的关键结构件。

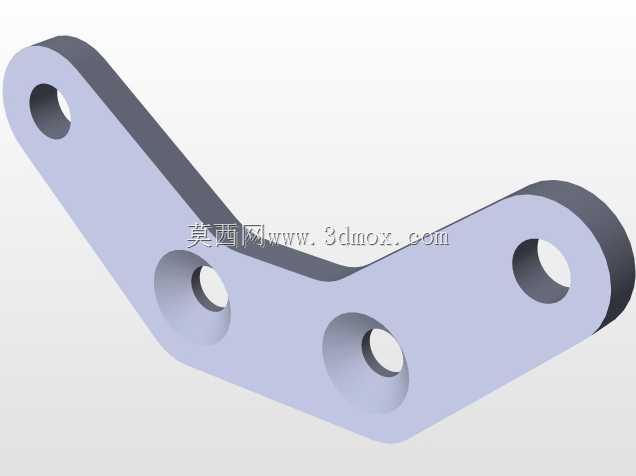

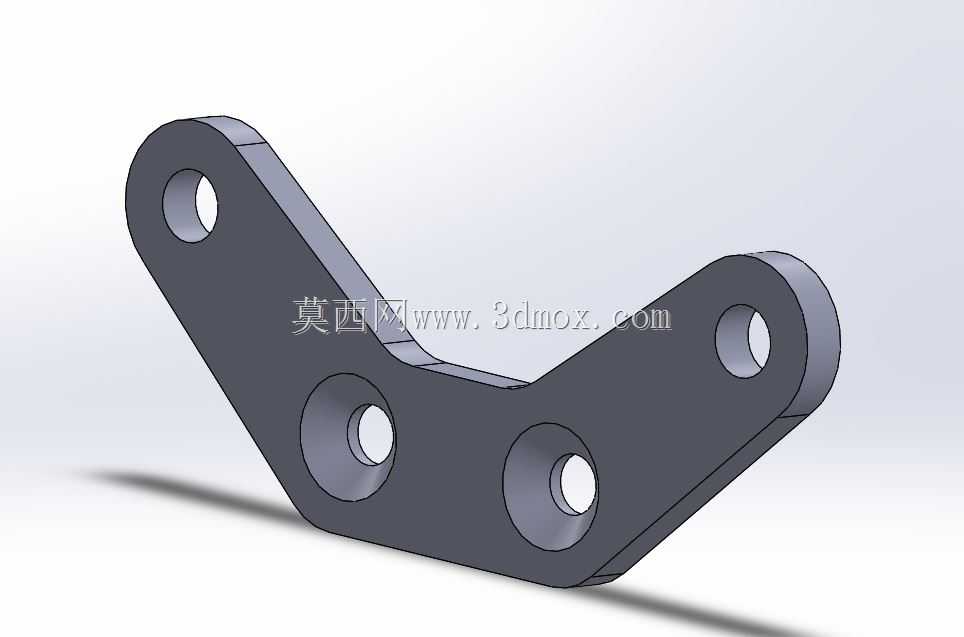

　　从实际装车场景来看，该支架安装在车架前部的上安装位，四个安装孔分别对应不同的连接需求：两端的两个通孔用于铰接前上摆臂的内端，为摆臂提供绕固定轴线转动的回转支点，保证悬挂上下跳动时的运动轨迹符合设计的几何约束；中间靠下的两个沉孔用于穿设固定螺丝，将整个支架牢牢锁附在车架的对应安装凸台上，沉孔的深度设计刚好容纳M6螺丝的头部，避免螺丝凸起干涉摆臂的摆动行程。

　　设计层面首先考虑的是载荷路径的合理性，整体采用弯折的异形臂结构，而非简单的直条形，就是为了匹配车架前部的安装空间与摆臂的运动包络，避免悬挂压缩时出现结构干涉。支架的主体厚度为4mm，选用6061铝合金作为加工材质，相比原厂塑料件拥有更高的强度与抗冲击韧性，在飞坡落地的瞬间不会因为瞬间冲击出现断裂变形，同时铝合金的材质重量更轻，不会过多增加车头的簧下质量，影响悬挂的响应速度。

　　尺寸边界上，支架的整体轮廓长度为60mm，安装孔的中心距严格匹配Baja 5B HPI87481版本的车架安装位公差，孔位精度控制在±0.05mm以内，保证装车时不需要额外打磨修配即可直接对位安装。两端的铰接孔内径做了倒角处理，既可以方便安装铰接销轴，也能去除加工毛刺，避免销轴转动时出现卡滞，同时减少应力集中，防止孔位在长期交变载荷下出现开裂。

　　在实际使用中，这类升级铝支架相比原厂塑料件的耐用性提升明显，尤其是在非铺装路面的越野场景下，塑料支架容易在多次冲击后出现疲劳断裂，导致前轮定位失准，出现跑偏、轮胎偏磨甚至摆臂脱落的问题，而铝制支架的抗疲劳性能可以应对长时间的高强度越野需求。设计时还特意在支架的弯折处做了圆弧过渡，没有采用直角结构，进一步分散应力集中点，避免冲击载荷下从弯折位置断裂。

　　从建模逻辑来看，绘制该零件时首先需要确定四个安装孔的相对位置坐标，以中间两个固定孔的中心连线作为定位基准，再根据摆臂的运动行程确定两端铰接孔的位置，保证摆臂上下摆动时的主销后倾、外倾参数变化在设计允许范围内。之后通过拉伸凸台生成主体轮廓，再对安装孔做切除处理，最后对所有锐边做倒圆角处理，既提升零件的外观质感，也消除加工后的锐边安全隐患。

　　装车调试时需要注意，固定支架的螺丝需要涂抹适量的螺纹胶，避免模型车行驶过程中的震动导致螺丝松脱，铰接孔与摆臂销轴之间可以添加少量润滑脂，减少转动过程中的磨损，延长零件的使用寿命。该支架的外形轮廓完全避让开了转向拉杆、减震器等周边部件的运动路径，在悬挂全行程压缩、转向打满的极限状态下，都不会出现结构干涉，保证整车动作的顺畅性。
