Baja 5B前轮六角轮毂连接接头结构

　　该零件为遥控模型越野车Baja 5B的前轮六角轮毂连接构件，采用铝合金作为加工基材，主要承担轮组与传动半轴之间的扭矩传递、轮毂定位功能，是模型车行走系统中衔接动力输出端与行走轮的核心受力零件。从实际使用场景来看，这类零件多用于1/5比例大尺寸燃油遥控越野车型，车辆在非铺装路面行驶时会承受来自地面的冲击载荷、急加速急减速的扭矩冲击，以及转向过程中的侧向力，因此结构设计上需要兼顾强度、装配便利性与轻量化需求。

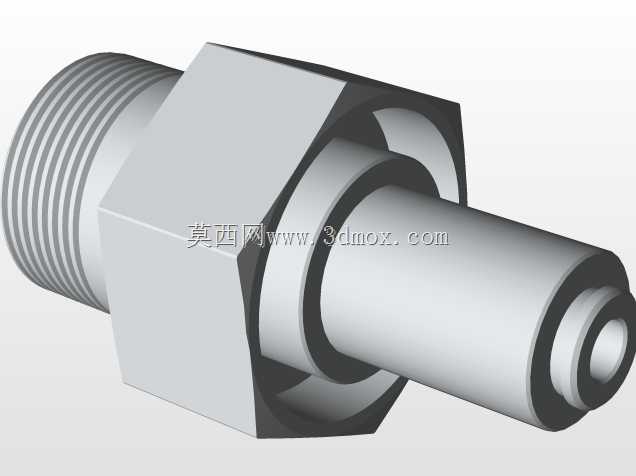

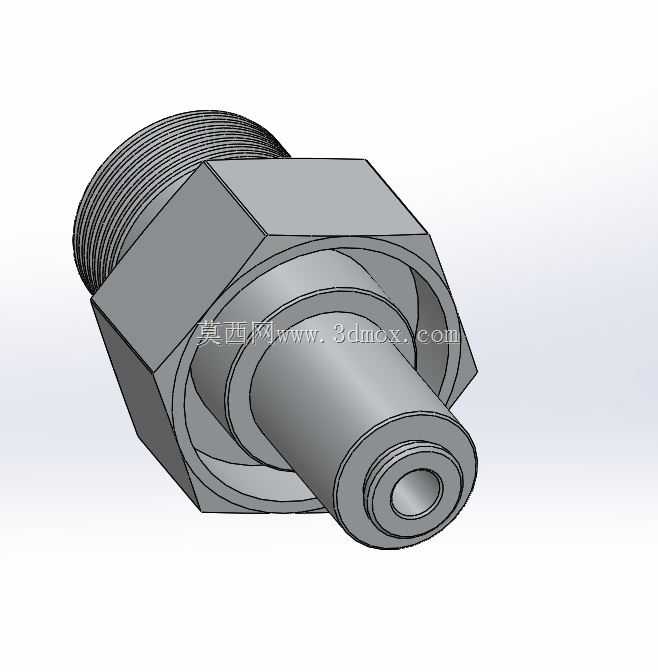

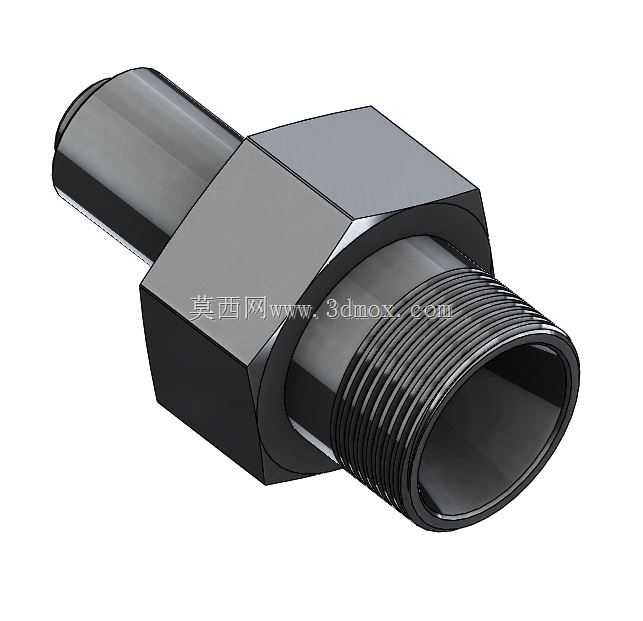

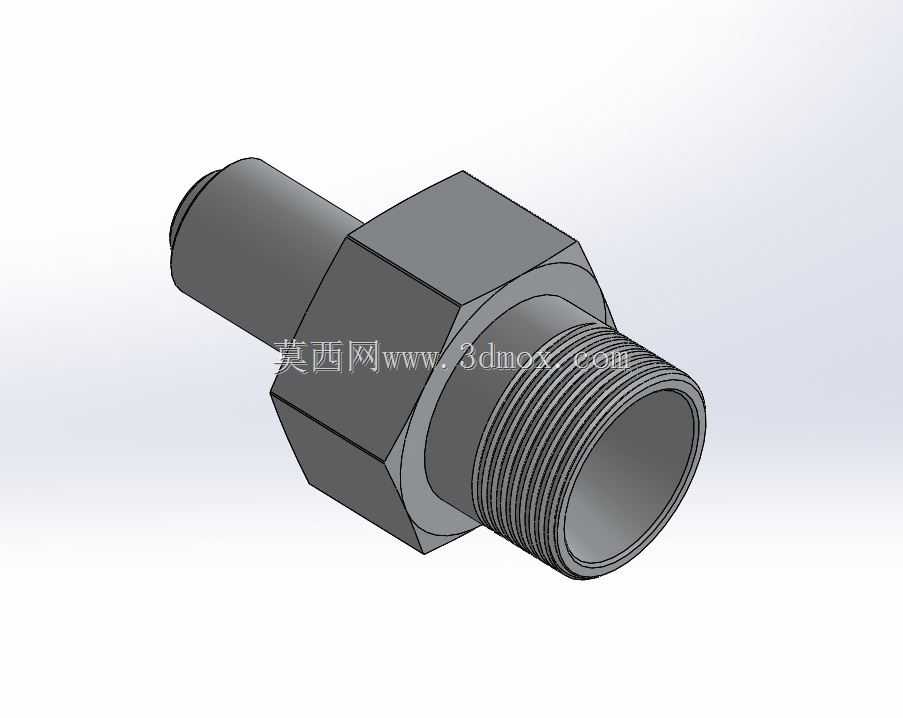

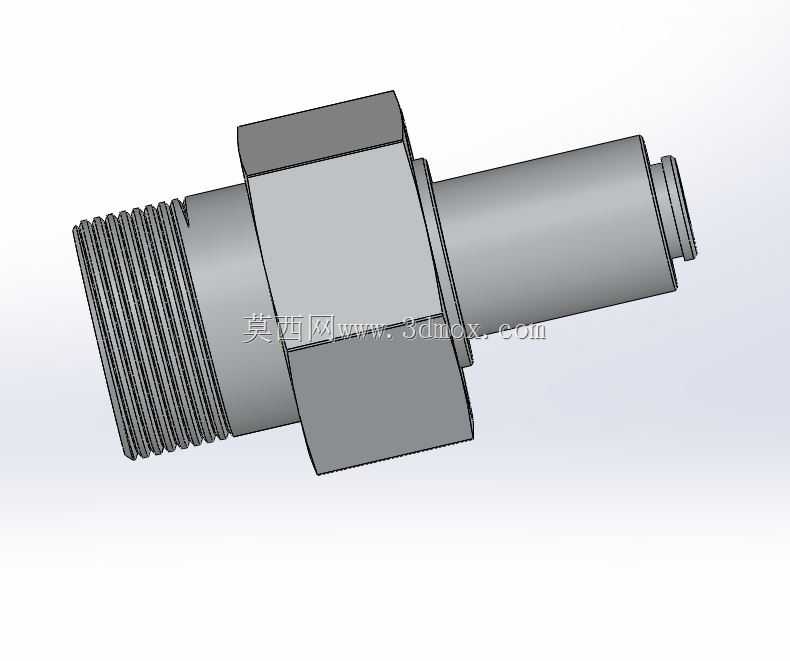

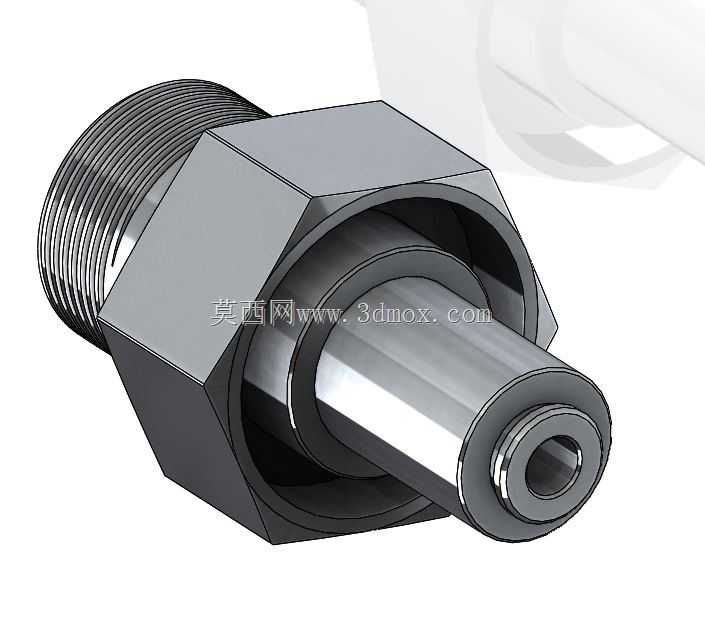

　　从结构设计思路来看，零件一端采用外螺纹结构，用于和转向节上的锁紧螺母配合，实现整个接头在转向节轴承位的轴向固定，螺纹段的长度经过匹配原厂轴承组的安装厚度设定，装配后可以保证轴承内圈的压紧力均匀，不会出现轴承轴向窜动的问题。中间的六角结构是核心的受力传递部位，六角对边尺寸匹配原厂轮毂的六角卡槽尺寸，装配后轮毂与接头之间无相对转动间隙，能够将半轴传递的扭矩无虚位地传递到轮毂上，六角的厚度经过计算，既保证足够的抗剪切强度，又不会过度增加零件重量，避免增加轮端的簧下质量影响悬挂响应。

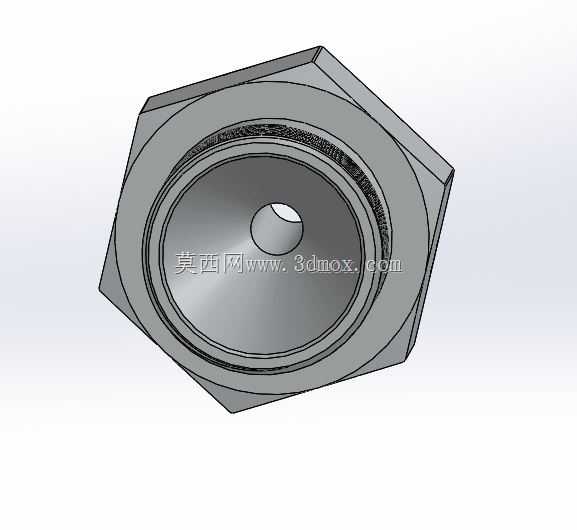

　　零件另一端的阶梯轴结构，插入轮毂中心的定位孔内，承担轮毂的径向定位作用，轴段的外径公差按照间隙配合设计，既保证轮毂可以顺畅套入，又不会出现径向晃动，轴端的中心孔为减重设计，同时可以在拆卸轮毂时作为顶出孔使用，方便维护时快速分离轮毂与接头。零件内部为贯通式中空结构，一方面可以减轻零件整体重量，另一方面可以穿过轮组固定螺丝，实现轮毂与接头的轴向锁紧，中空通道的直径匹配原厂轮组固定螺丝的外径，避免螺丝穿过时出现偏心问题。

　　从安装边界来看，螺纹段的外径匹配转向节处的轴承内圈内径，装配后轴承内圈与螺纹段根部的轴肩贴合，实现轴承的轴向定位，六角结构的端面与轮毂内侧的卡槽端面贴合，承受轮毂受到的轴向冲击力，阶梯轴段的长度匹配轮毂中心定位孔的深度，装配后轴端不会超出轮毂外侧的安装平面，避免干涉轮组固定螺丝的锁紧。零件的所有棱边都做了小倒角处理，既去除加工毛刺避免装配时割手，也可以在装配时起到导向作用，让零件可以顺畅插入轴承内圈与轮毂定位孔，不会出现卡滞问题。

　　在实际建模过程中，这类零件需要重点关注各个配合面的公差设定，螺纹段需要按照标准公制螺纹的牙型参数建模，保证和标准锁紧螺母的配合顺畅，六角结构的对边尺寸需要严格匹配轮毂卡槽的尺寸，避免出现配合过松导致传动虚位，或者配合过紧导致轮毂无法装配的问题。阶梯轴段的同轴度需要和螺纹段保持一致，否则装配后会出现轮毂转动偏心，导致车辆行驶时车轮抖动的问题。铝合金材质的选用也经过实际使用验证，相比钢制零件重量降低40%以上，同时强度足够应对越野场景的冲击载荷，不会出现正常使用下的断裂、滑牙问题。零件表面采用阳极氧化处理的工艺预留设计，建模时不需要额外添加表面纹理，后续加工时可以根据需求做不同颜色的氧化层，提升零件的外观质感与耐磨损性能。
