Baja5B遥控车发动机左安装铝支架

　　这款铝制支架是为大比例燃油遥控越野车型Baja 5B开发的发动机左侧安装固定部件，核心作用是承担发动机与车架之间的连接载荷，抵消模型车在越野跳跃、急加速、急减速工况下发动机产生的振动与惯性冲击，避免发动机移位导致的传动错位、油路松脱等故障。从实际装车场景来看，这类大比例油动遥控车的发动机工作时振动幅度远大于普通电动模型，加上越野场地的碎石路面、飞坡落地冲击，安装支架的刚性与安装精度直接决定了动力系统的运行稳定性，一旦支架出现形变或安装孔位偏差，轻则导致离合器啮合异常、传动效率下降，重则会造成齿轮打齿、发动机缸体受力不均引发的损坏。

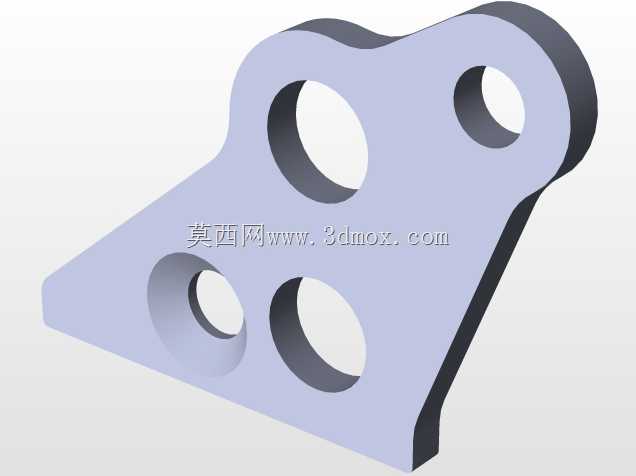

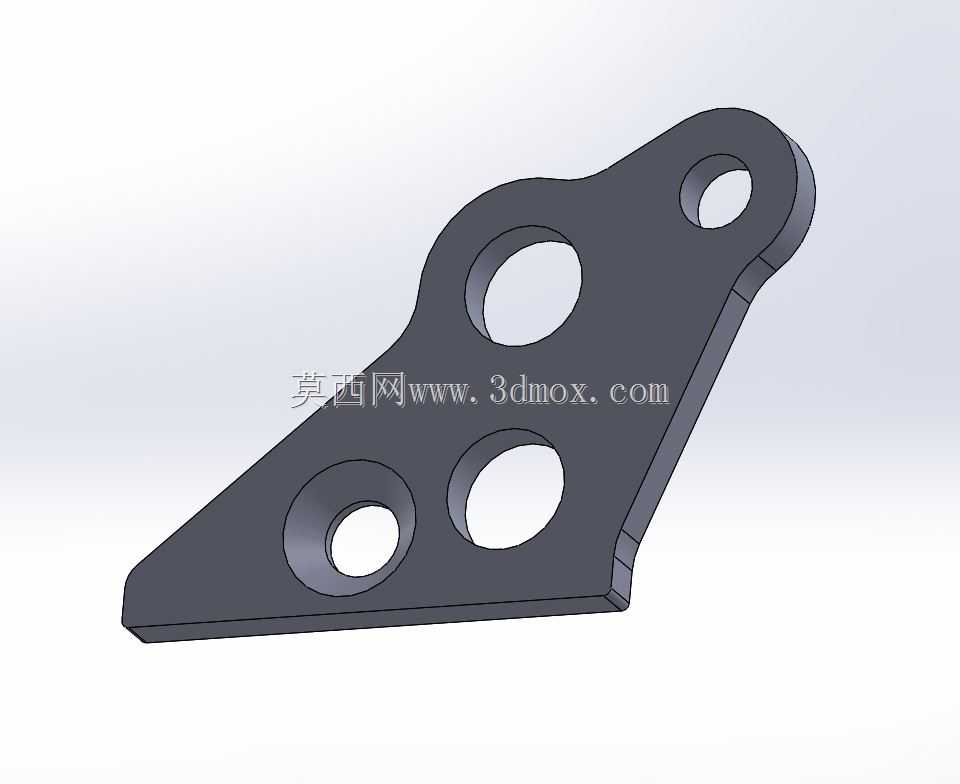

　　设计层面，这款支架采用3mm厚度的铝合金板材加工成型，选材上兼顾了轻量化与结构强度，相比钢制支架能有效降低簧下质量与车头配重，提升模型车的跳跃落地姿态可控性，同时铝合金的抗疲劳特性能够长时间承受高频振动，不会出现钢制件长期使用后的应力开裂问题。整体轮廓采用不规则异形结构，完全贴合Baja 5B车架左侧的安装空间边界，没有多余的外凸结构，避免与转向拉杆、油箱、排气弯管等周边部件产生运动干涉。支架上共设置四个功能孔位，其中三个大直径孔为安装固定孔，分别对应发动机侧的安装螺柱与车架上的固定点位，孔位的同轴度公差控制在0.1mm以内，保证安装后发动机主轴与传动离合器的同轴度符合设计要求，减少运转时的偏磨损耗；靠近支架端部的小孔为定位孔，装配时可先通过定位销穿入该孔完成支架与车架的预定位，再锁紧其余固定螺栓，降低装配难度，避免人工装配时的孔位错位问题。

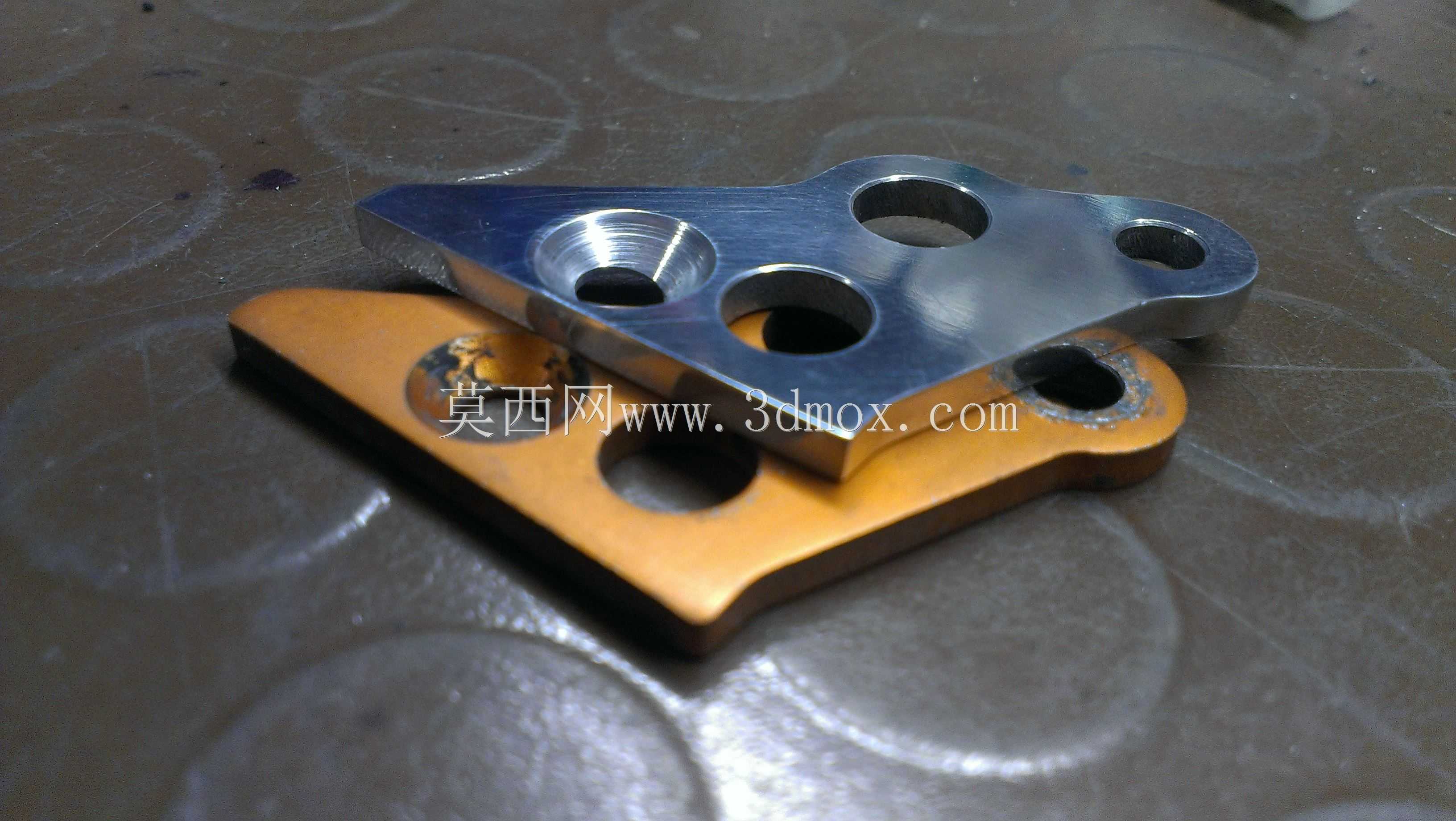

　　从安装边界来看，支架的弯折角度经过精准匹配，安装后与发动机侧安装面的贴合度达到95%以上，锁紧螺栓后不会出现局部应力集中的问题；支架边缘做了倒角处理，既去除了加工后的锐边避免装配时划伤操作人员或管线，也能减少应力集中点，提升支架的抗冲击能力。在实际改装与维修场景中，这款支架既可以作为原厂损坏支架的替换配件，也适合改装大排量发动机的玩家使用，3mm的铝制板材强度足以承受更大排量发动机的振动与输出扭矩，不需要额外做加强处理。设计过程中需要反复核对车架与发动机的安装点坐标，模拟飞坡落地时的载荷分布，对支架的受力薄弱点做了局部加厚处理，也就是靠近发动机主安装孔的位置做了沉台加强，既保证了安装面的平面度，也提升了该位置的结构强度，避免长期受力后出现孔位变形。此外，支架的外形完全避让了发动机的散热风道，不会阻挡冷却气流流经发动机散热片，保证发动机长时间高负荷运转时的散热效率，不会因为支架遮挡导致发动机过热。
