RC遥控车前上顶板铝制支撑结构件

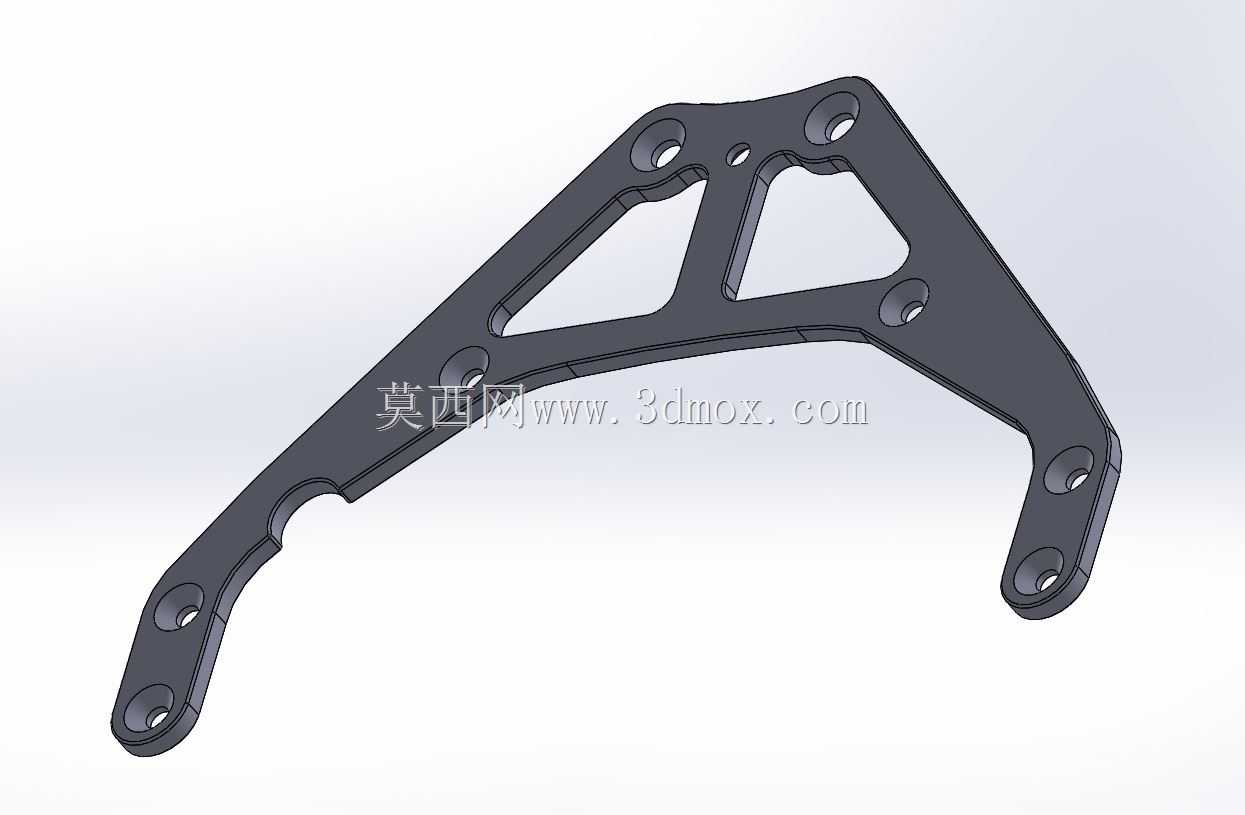

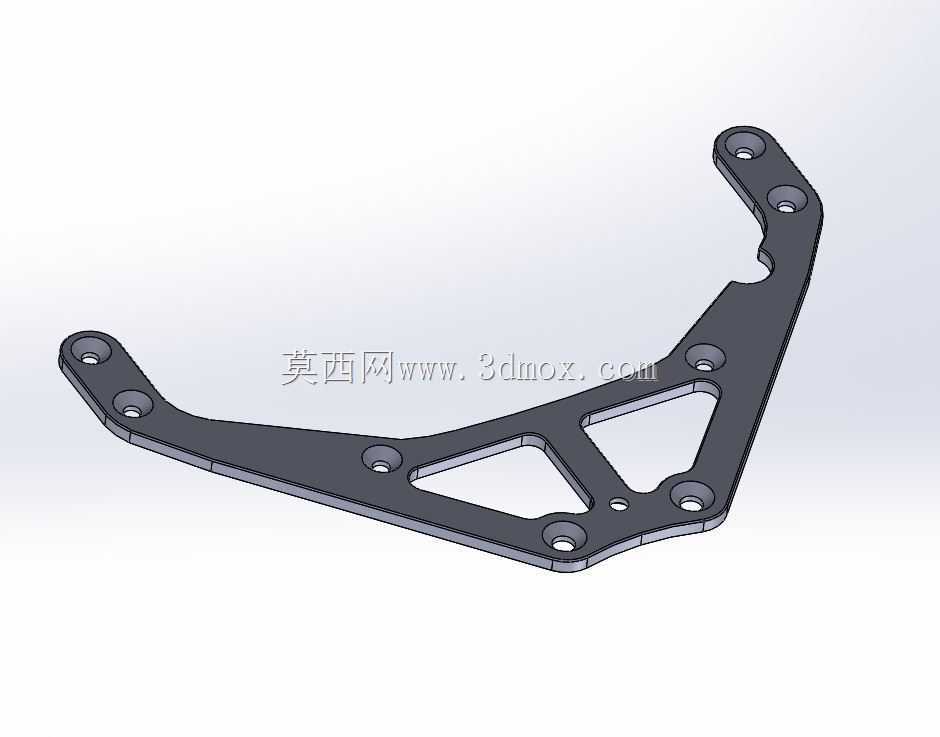

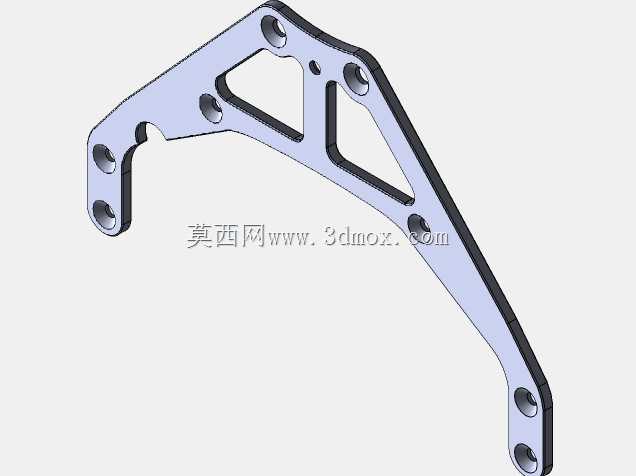

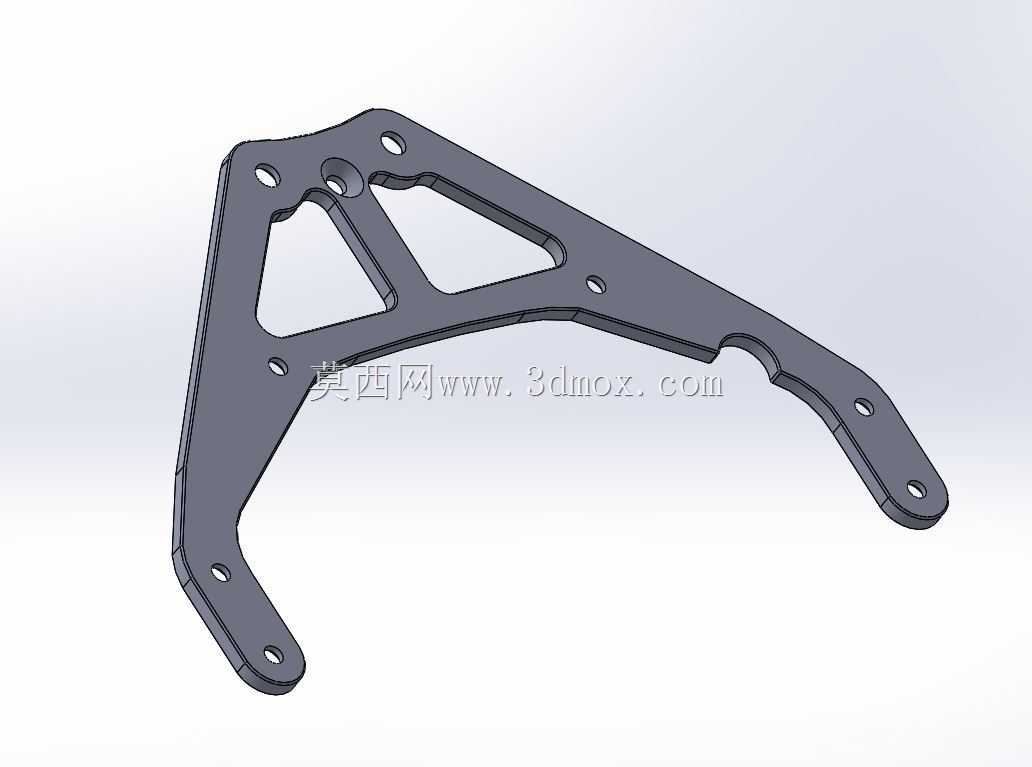

　　该结构件为1:5比例RC四轮遥控车的前上顶板支撑部件，采用4mm厚度铝合金板材加工成型，主要承担遥控车前部上层结构的承载与连接功能，在车辆行驶过程中传递前部悬挂系统传递的冲击载荷，同时为前部附属部件提供稳定的安装基准。从实际使用场景来看，大比例RC遥控车在非铺装路面行驶时，前部会持续承受来自路面的颠簸冲击，尤其是飞跃落地瞬间的瞬时载荷可达到静态载荷的数倍，这就要求该部件在保证足够结构强度的同时，尽可能降低自身重量，避免增加前部簧下质量影响车辆操控响应。设计过程中首先确定了安装边界：部件两端的安装孔位完全匹配原车前部车架的固定点位，孔位公差控制在0.1mm以内，保证安装时无需额外修配即可直接对位，所有安装孔均做了沉孔处理，

　　让固定螺丝的头部完全沉入板材平面内，避免螺丝凸起干涉其他部件的运动轨迹。整体结构采用三角镂空的拓扑优化思路，在载荷传递的主要路径上保留完整的材料连接，在非主要承载区域做三角形镂空切除，既通过三角形结构的力学特性提升了整体抗扭刚度，又有效去除了冗余材料，相比整块实心板材的同尺寸部件，重量降低近40%，同时不会出现应力集中导致的断裂问题。部件的边缘轮廓做了适配周边部件的让位设计，一侧的弧形缺口专门避让前部转向拉杆的运动行程，保证转向过程中拉杆在全行程范围内不会与顶板发生剐蹭干涉；另一侧的弯折延伸段对应前部车壳的固定点位，可直接作为车壳前部的支撑基准，无需额外加装固定支架。从安装适配性来看，该部件的安装平面度控制在0.05mm以内，

　　与车架贴合后不会出现局部翘曲，固定螺丝按照对角顺序锁紧后，整体受力均匀，在长时间颠簸行驶过程中不会出现固定点位松动的问题。材料选用4mm厚的铝合金板材，兼顾了强度与轻量化需求，铝合金本身的抗腐蚀特性也能适应户外行驶时遇到的泥水、潮湿环境，不会像钢制部件那样容易出现锈蚀问题，表面做阳极氧化处理后还能进一步提升表面硬度，抵抗行驶中飞溅的砂石造成的表面划伤。在实际装配验证中，该部件可完全替换原车同位置的塑料部件，相比原厂塑料件，抗冲击韧性提升明显，在多次飞跃落地的冲击测试中，未出现断裂、变形的情况，同时因为重量更轻，前部转向响应速度有可感知的提升，转向动作更加跟手。结构上的镂空设计除了减重之外，还能为前部的电子设备留出散热空间，

　　行驶过程中气流可穿过镂空区域带走电调、舵机工作产生的热量，避免密闭空间内热量堆积影响电子设备的工作稳定性。所有孔位的位置度经过反复校核，与周边的悬挂摇臂、转向舵机、车壳固定柱的相对位置完全匹配，安装后不会出现部件之间的装配干涉，不需要用户进行二次打磨、修配，可直接完成替换安装。
