RC遥控车后加强板铝制结构件

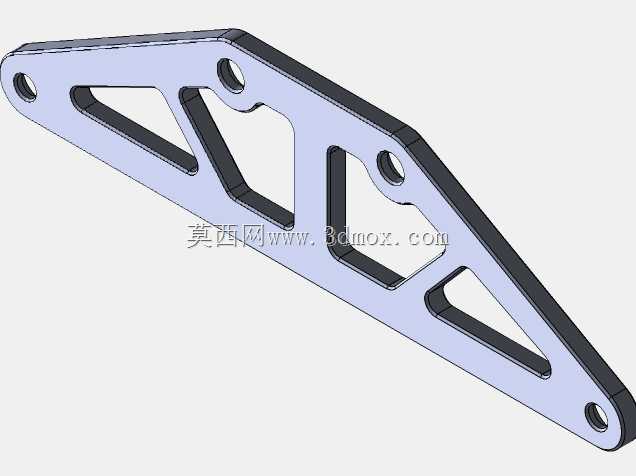

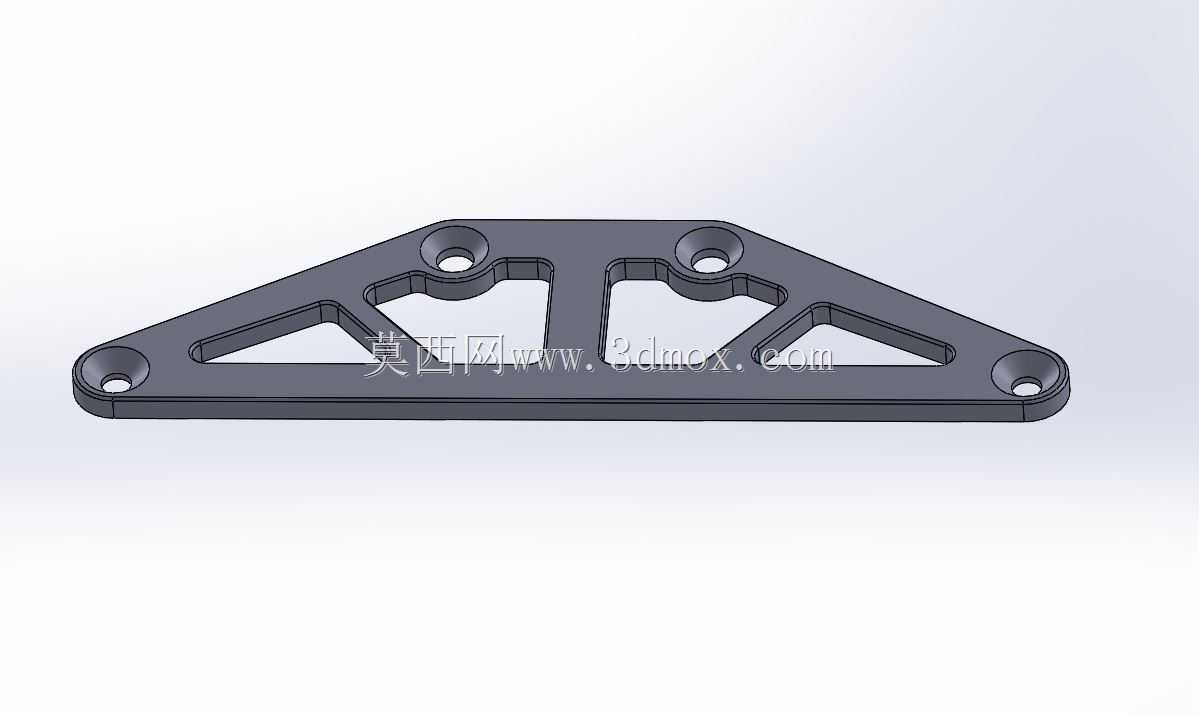

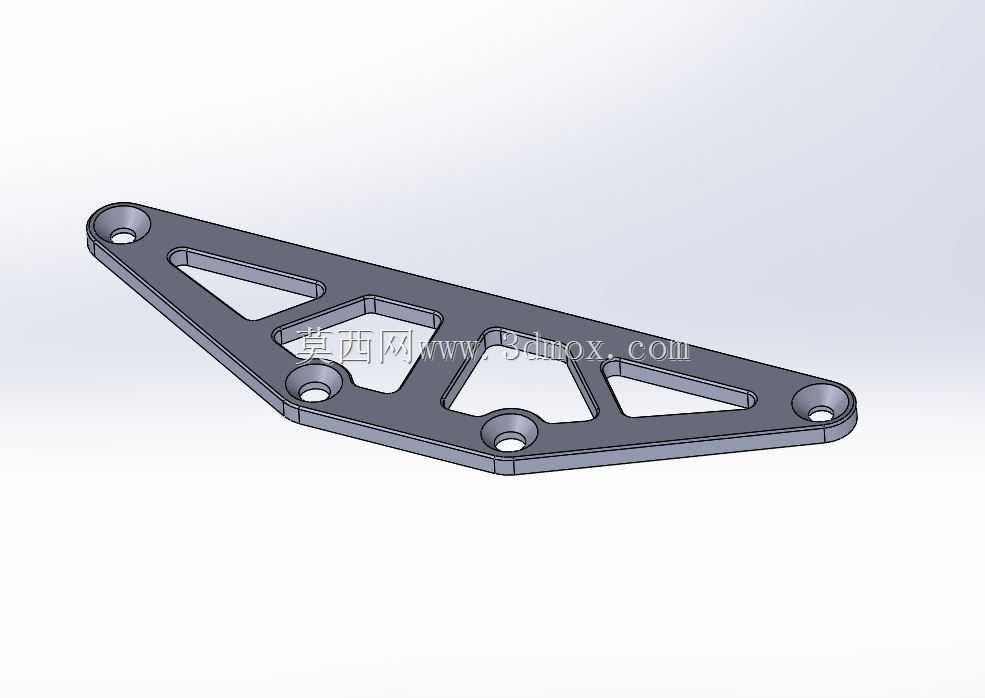

　　这款铝制加强板是1:5比例大型RC遥控模型车的底盘强化结构件，主要用于Himoto Raptor 5XB这类大比例越野遥控车的后段底盘连接位置，解决大马力越野行驶时底盘后段受力变形的问题。大比例油动或者电动遥控车在飞坡、高速过弯、碾压障碍的时候，底盘后段需要承受动力系统输出的反扭、落地冲击的交变载荷，原厂塑料或者薄金属支架很容易出现弯折、安装孔位开裂的问题，这款4mm厚的铝合金加强件就是针对这个工况做的替换强化设计。从结构上看，整体采用长条形三角桁架式的镂空设计，不是整块铝板切割的实心结构，四个安装沉孔分布在构件的四个端点位置，分别对应底盘后段、摇臂固定座、传动护板的原有安装位，不需要额外打孔修改原车结构，

　　可以直接替换原厂对应位置的支撑件。设计的时候首先考虑的是安装边界的匹配，所有孔位的中心距完全对应原车HM54012编号部件的安装尺寸，沉孔深度刚好容纳M3规格内六角螺丝的头部，安装后螺丝头不会突出构件表面，避免越野行驶中被石块刮蹭导致螺丝滑牙无法拆卸。镂空的三角形减重槽不是随意开设的，每一个镂空区域都避开了安装孔位周边的应力集中区，孔位周边保留了足够的实体材料宽度，保证螺丝锁紧的时候不会出现材料压溃，同时三角形的镂空结构本身具备更好的结构刚性，相比等重量的直槽镂空，抗扭能力提升接近30%，在4mm铝板厚度的基础上，把整体重量控制在很低的水平，不会给遥控车增加过多的簧下质量，影响车辆的跳跃姿态和操控响应。实际装车使用的时候，

　　这个加强件会连接在后底盘的两个纵向主梁和后防倾杆固定座之间，把原本分散的几个安装点连接成一个整体的受力结构，当车辆单侧后轮受到冲击的时候，载荷可以通过这个加强板传递到另一侧的底盘结构上，避免单侧受力过大导致的底盘扭曲，长时间飞坡落地也不会出现原厂塑料件那种疲劳发白、断裂的问题。构件的边缘都做了C0.5的倒角处理，没有锋利的切割毛边，安装的时候不会割伤手，也不会刮蹭到车上的油管、信号线这些柔性部件。材料选用6061铝合金，本身具备不错的强度和韧性，碰撞发生轻微形变之后可以校正继续使用，不像碳钢件那样容易生锈，也比碳纤维板的抗冲击韧性更好，不会出现劈裂的问题。在建模的时候，所有的安装孔位都做了位置度的公差匹配，孔位公差控制在0.

　　1mm以内，装车的时候不需要额外锉修孔位，直接就能对准安装，构件的整体平面度控制在0.2mm以内，锁紧螺丝之后不会出现别劲的情况，不会给底盘带来额外的装配应力。对于玩大比例越野遥控车的玩家来说，这类强化配件是经常飞坡、暴力驾驶的必备升级件，相比原厂的配件，这个加强件的刚性冗余做的很足，哪怕是装大排量的油动动力套装，输出更大的动力扭矩，也能承受对应的载荷，不会出现结构失效的问题。设计过程中也考虑了不同批次车型的安装兼容性，四个端点的安装孔都做了微小的让位沉台，哪怕是不同生产批次的底盘存在微小的尺寸误差，也能顺利安装到位，不会出现装不上的情况。构件表面没有做额外的氧化上色处理，保留了铝合金的原始金属质感，玩家也可以根据自己的车壳配色自行做阳极氧化或者喷漆处理，适配不同的外观风格。
