Baja5B遥控车后减震安装铝支架

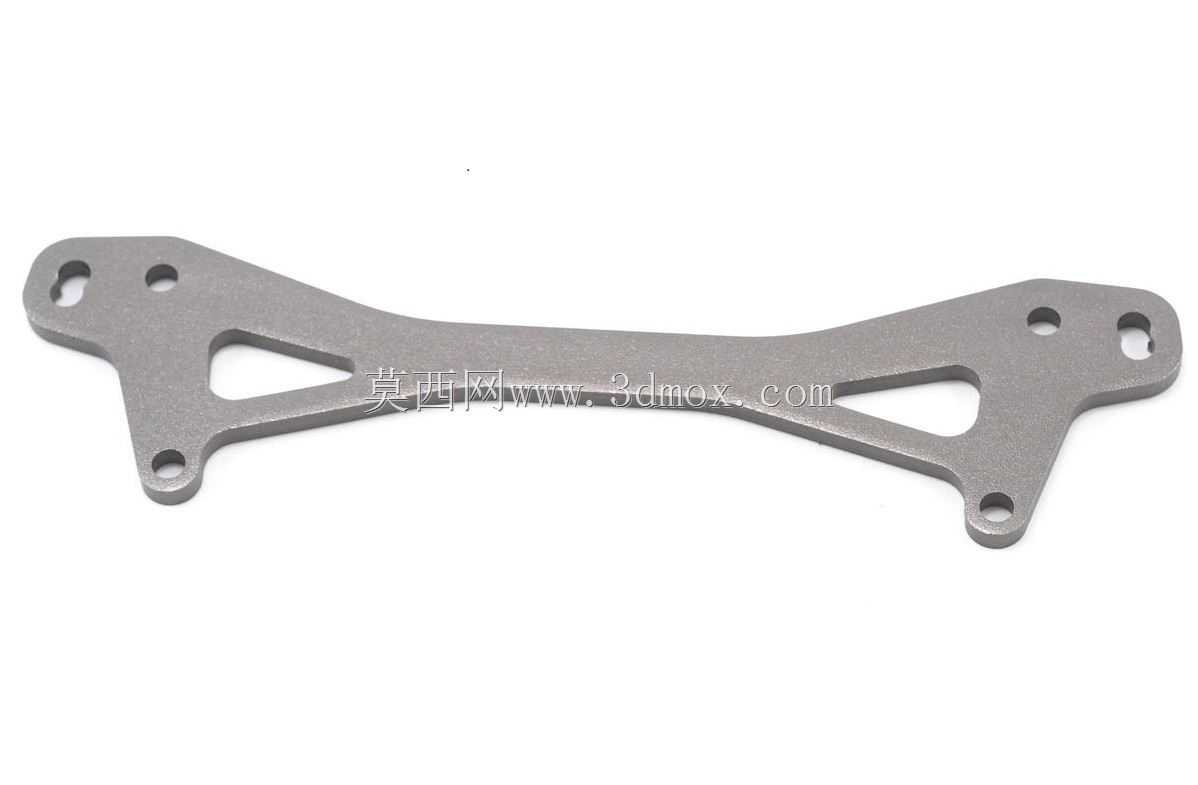

　　这款支架是1/5比例Baja 5B燃油遥控越野车上的后减震系统核心安装构件，材质选用4mm厚度铝合金板材加工，适配HPI87551规格的后减震安装位，主要承担后减震器上端与车架主体的连接载荷，在越野车飞坡、高速过弯、颠簸路面行驶时，传递减震器的阻尼反力，分散车架尾部的冲击应力，避免减震安装位因应力集中出现开裂、变形问题。

　　从实际装车场景来看，这类大比例燃油遥控车的后悬挂行程普遍超过100mm，飞坡落地瞬间单支后减震的瞬时冲击力可超过整车自重的3倍，因此支架的安装孔位同轴度、安装面平面度直接决定了减震器的工作姿态，若支架存在安装偏角，会导致减震活塞杆偏磨，不仅大幅缩短减震油封的使用寿命，还会让后轮悬挂的回弹阻尼出现左右偏差，高速行驶时容易出现甩尾、跑偏的操控问题。设计这款支架时，首先要匹配原车后减震塔顶的安装孔距，两端的安装支耳分别对应车架尾部的固定孔位与减震器上端的固定销孔，所有安装孔均采用沉孔设计，让固定螺丝的头部完全沉入板材平面，避免螺丝突出干涉减震器的摆动行程，同时在支架的非受力区域开设了两个三角形减重孔，在不降低整体结构强度的前提下，尽可能降低支架自身重量，减少后悬挂的簧下质量，提升减震器的响应灵敏度。

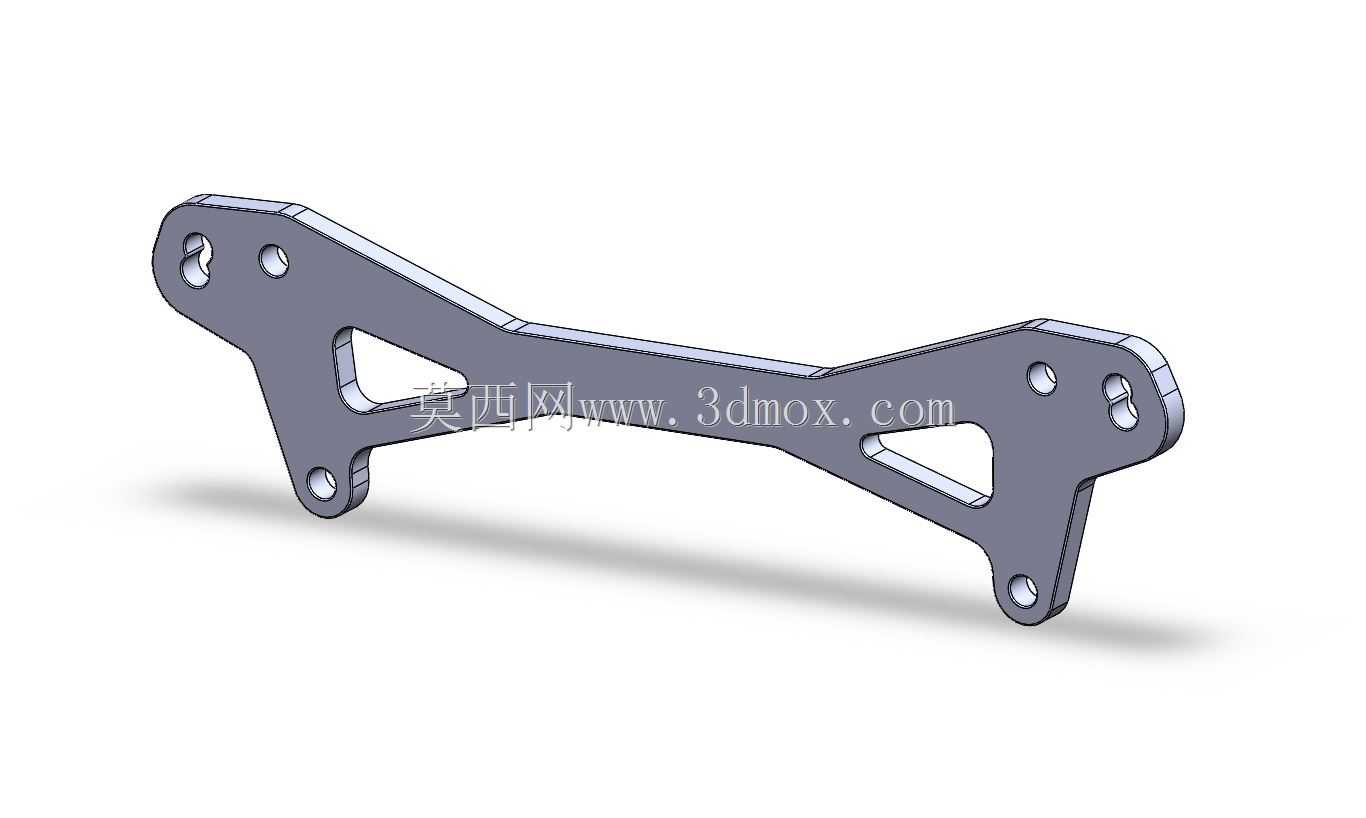

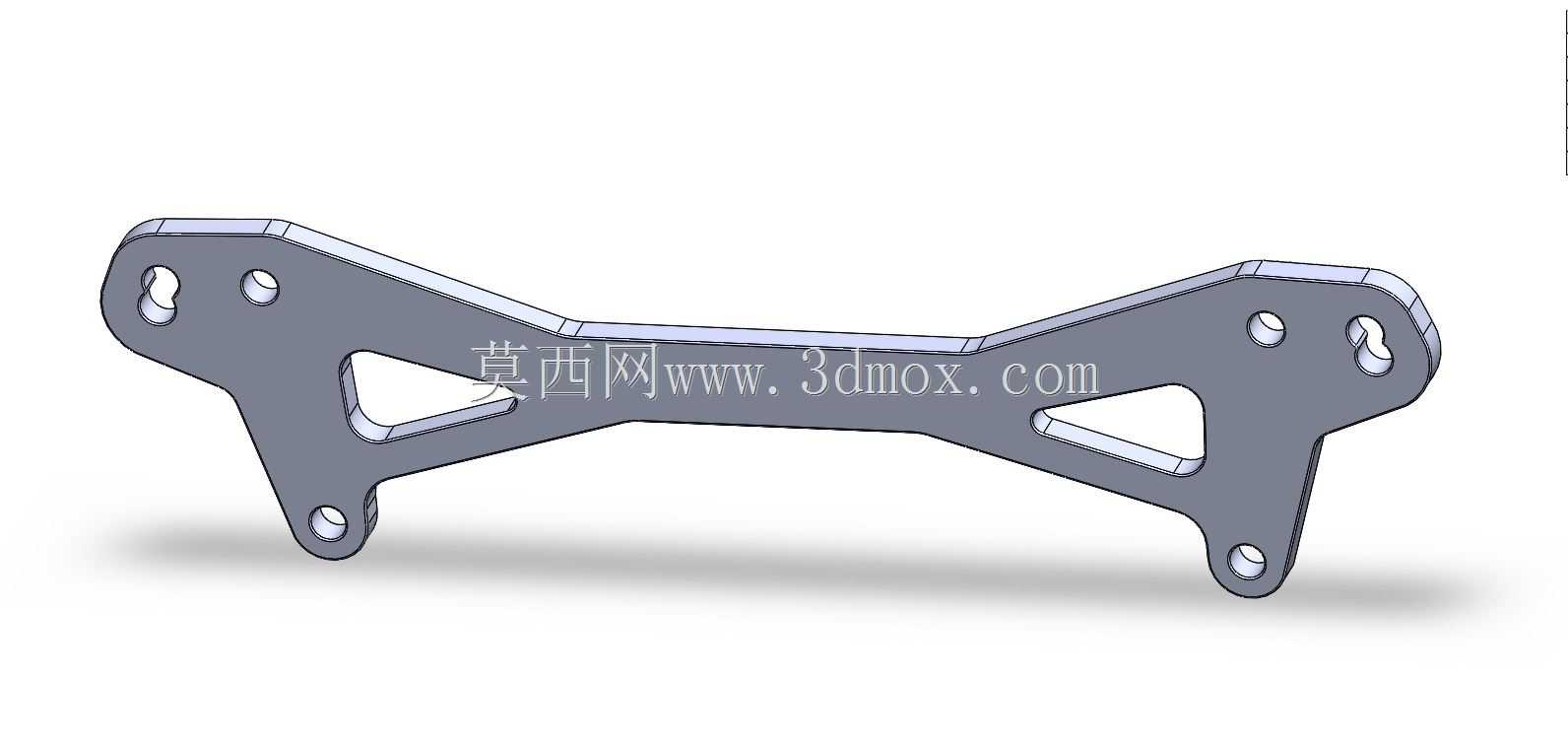

　　支架整体采用长条形对称式结构，两端的支耳做了向下的弯折角度，刚好贴合后减震器在最大压缩行程时的安装角度，中间的连接梁做了等强度的变截面设计，靠近两端安装位的区域厚度保持4mm的全尺寸，中间过渡区域通过斜面过渡降低不必要的材料堆积，同时在所有的棱边位置都做了R2的圆角处理，既避免加工后的锐边划伤装配人员，也能消除板材切割后的应力集中点，提升支架的抗疲劳强度。安装边界方面，支架的总长度适配Baja 5B车架尾部的两个安装点间距，安装时不需要对原车车架做任何打孔、切割修改，直接替换原厂的塑料减震支架即可，所有孔位的公差控制在±0.1mm以内，保证固定销可以顺畅穿过，不会出现卡滞、需要扩孔的情况。

　　在实际使用中，铝制支架相比原厂的塑料支架，抗冲击强度提升4倍以上，在低温环境下也不会出现塑料件常见的脆断问题，同时铝合金的材质可以更好地传递减震器的工作振动，让车架的尾部路感更加清晰，方便操控者判断路面抓地力情况。支架的表面采用阳极氧化处理，既可以提升铝材的表面硬度，避免安装过程中出现划痕，也能抵抗燃油遥控车行驶时沾到的燃油、泥土腐蚀，长期使用也不会出现锈蚀、表面剥落的问题。设计过程中还特意校核了支架在极限压缩、极限拉伸两种工况下的形变情况，确保在最大载荷下支架的形变量不超过0.2mm，不会因为支架形变导致减震器的工作角度出现偏移，保证后悬挂的几何参数始终处于设计范围内，让车辆的操控稳定性保持一致。
