Baja5B遥控模型车齿轮板结构件

　　这款齿轮板是适配1/5比例Baja 5B燃油遥控模型车的传动系统防护与定位构件，在模型车的实际运行场景中，主要承担齿轮组外侧防护、传动部件安装定位、运行间隙限位的核心作用。熟悉大比例燃油遥控车的结构工程师都清楚，Baja 5B作为越野类遥控模型的经典机型，行驶过程中会频繁遭遇飞坡、砂石冲击、传动系统大扭矩输出的工况，外露的传动齿轮一旦被碎石卡滞或者受外力磕碰，很容易出现断齿、啮合错位的问题，直接导致整车传动失效，这款齿轮板正是针对这类实际使用痛点设计的结构件。

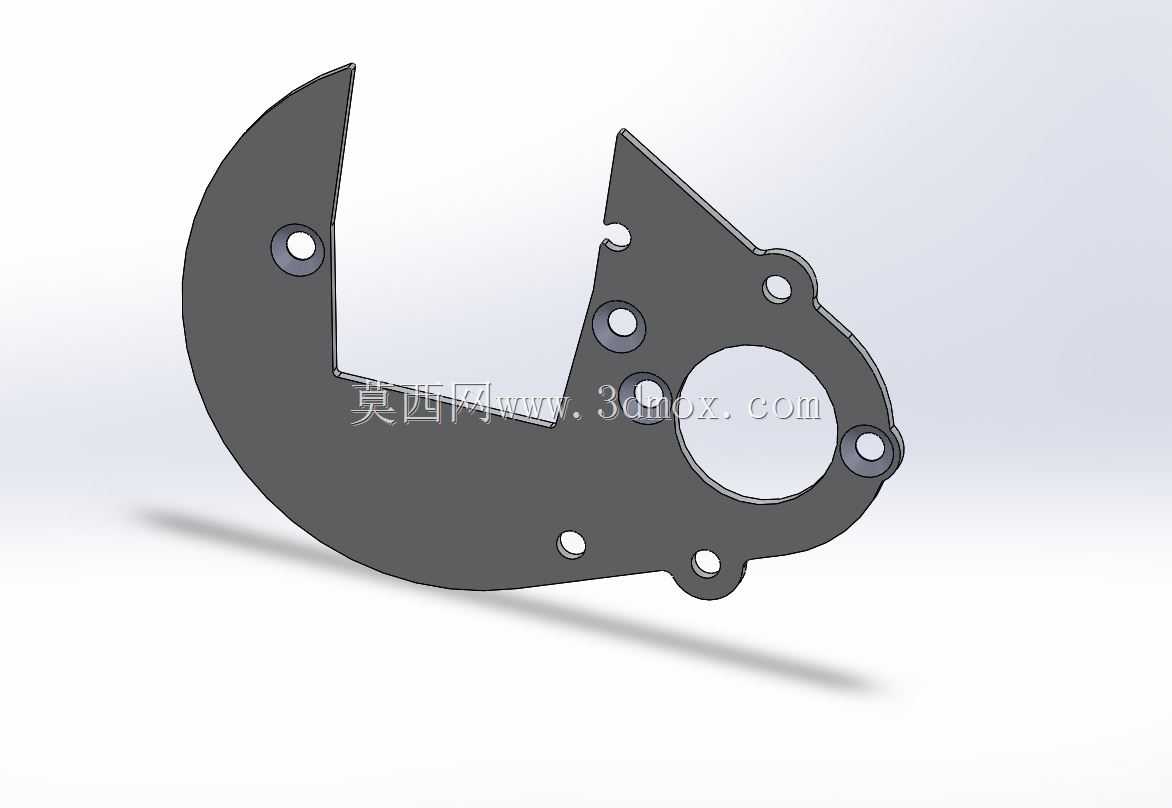

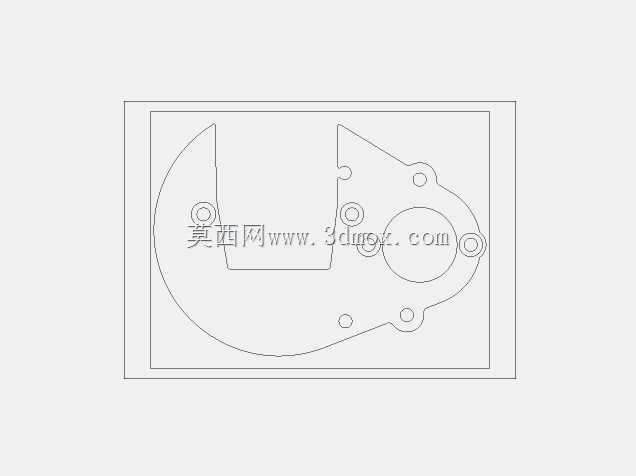

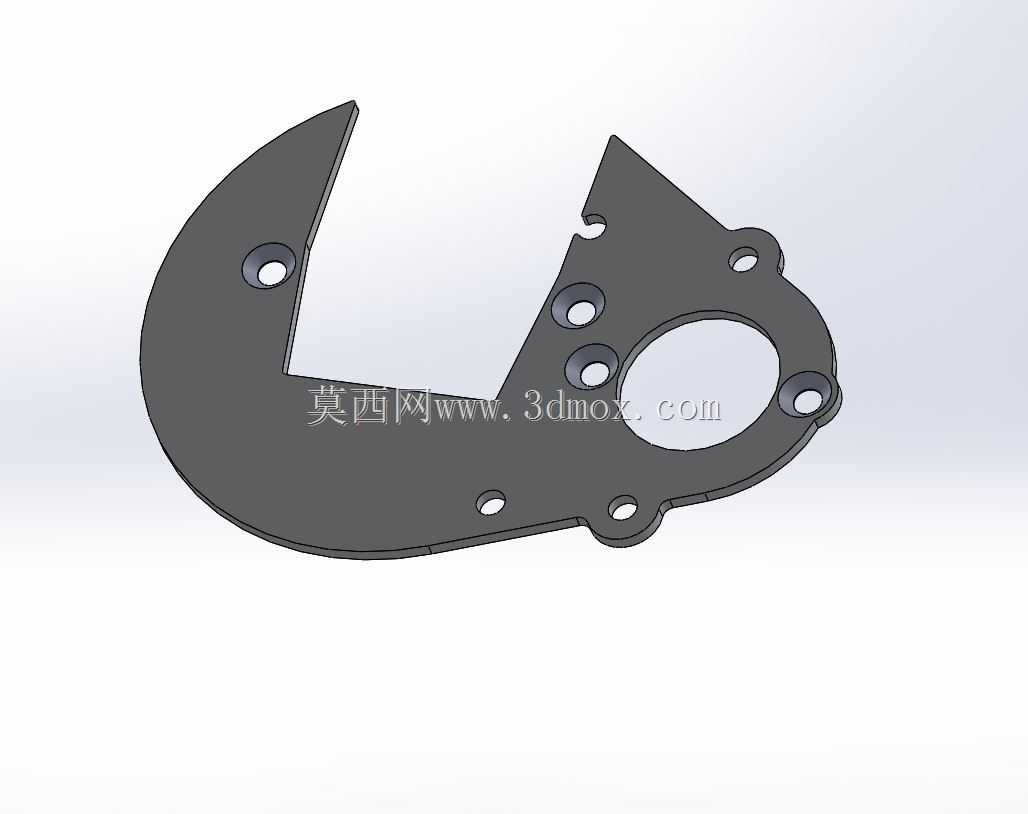

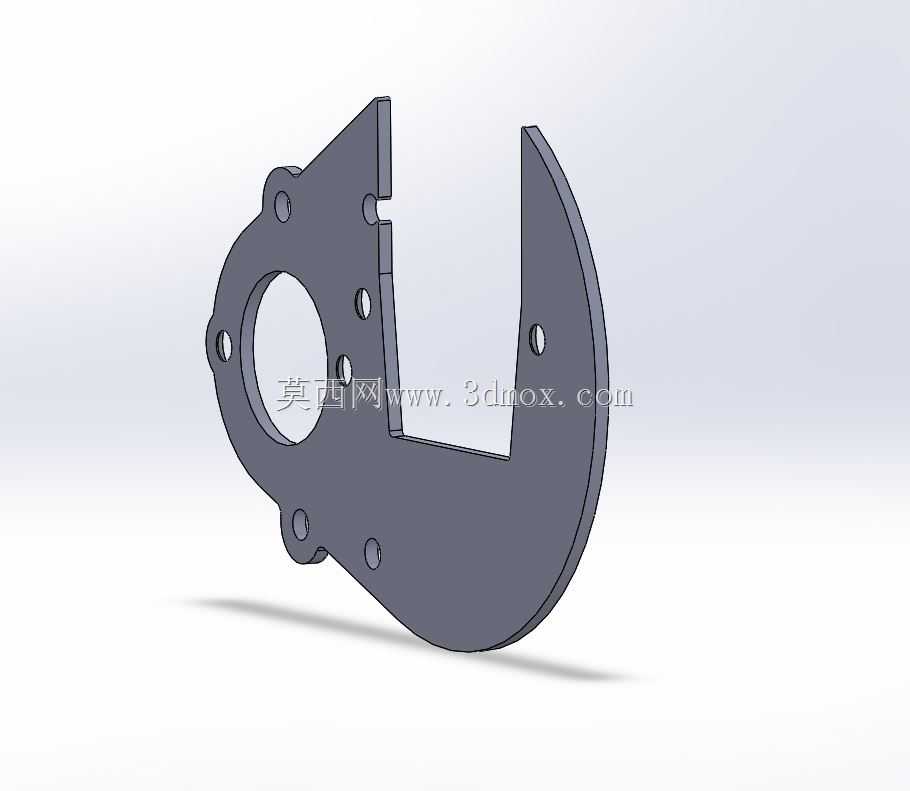

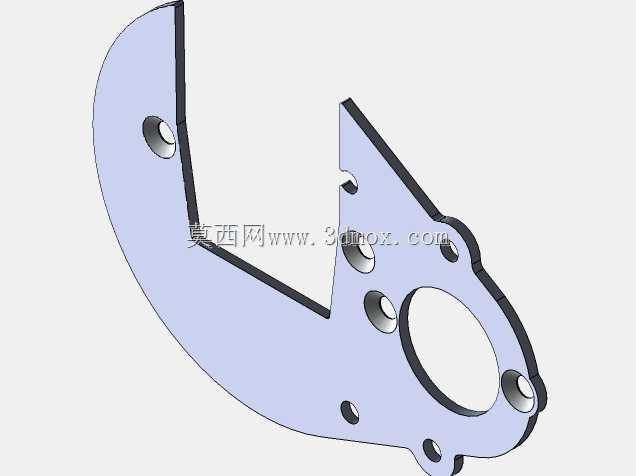

　　从功能特性来看，该构件采用2.5mm厚度的铝合金板材加工成型，相比传统塑料材质的护板，铝合金材质在抗冲击性、结构刚性、长期使用抗形变能力上有明显优势，同时重量控制在合理区间，不会给整车带来过多的簧下质量负担。构件上的多个安装孔位完全匹配HPI87485型号对应的车架安装点位，其中大尺寸圆孔是为主动齿轮轴的穿出预留的避让空间，周围三个带沉台的小孔是齿轮板与车架减速箱壳体的固定安装位，沉台设计可以让固定螺丝的端面完全埋入板材平面，不会出现螺丝凸起剐蹭传动齿轮的问题。构件上的异形缺口是为换挡拨叉、齿轮啮合调节机构预留的活动空间，在实际装配时，不需要额外打磨修改就能给换挡机构留出足够的活动行程，避免出现换挡卡滞、拨叉运动干涉的问题。

　　从设计思路上看，这款齿轮板的轮廓完全贴合车架侧方的安装边界，外侧的弧形轮廓顺着大齿盘的旋转轨迹做了等距避让，既能够完全覆盖齿轮组的外露啮合区域，阻挡行驶过程中卷起的砂石、尘土进入齿轮啮合面，又不会和旋转的大齿盘发生运动干涉。板材边缘做了小半径的倒角处理，一方面消除了钣金加工后的锐边，避免装配时划伤操作人员或者车架上的油管、线材，另一方面也能减少应力集中，在受到侧向冲击时不容易从边缘位置出现开裂。构件上额外设置的两个小孔位，是为后期加装刹车限位片、转速传感器支架预留的扩展安装位，不需要用户在原有板材上二次打孔，就能满足不同玩家的改装需求。

　　从安装边界来看，这款齿轮板的整体安装平面度控制在0.1mm以内，和减速箱壳体贴合时不会出现局部间隙过大的问题，固定螺丝采用M3规格的内六角螺丝，拧紧扭矩控制在1.2N·m即可达到足够的锁紧力，不会因为拧得过紧导致铝合金板材出现压痕形变。装配完成后，齿轮板内侧和大齿盘端面的间隙控制在2mm左右，既不会因为间隙过小出现摩擦异响，也不会因为间隙过大导致细小砂石从缝隙钻入齿轮啮合区。在实际越野行驶测试中，这款铝制齿轮板能够承受飞坡落地时的侧向冲击力，即使车轮卷起的碎石高速撞击到板材表面，也不会出现变形开裂的问题，相比原厂塑料护板，抗冲击寿命提升三倍以上，同时铝合金材质的散热性能更好，能够帮助减速箱内的齿轮油带走一部分工作热量，长时间大油门行驶时也不会出现护板过热变形的问题。

　　在结构细节处理上，这款齿轮板的所有孔位都做了去毛刺处理，安装时不会出现孔位错位、螺丝拧入卡顿的问题，异形轮廓的曲率完全匹配车架侧方的走线槽位置，装配后不会挤压到侧方的油门拉杆、刹车油管，保证操控机构的运动顺畅。针对模型车经常在泥水、沙尘环境中使用的特点，板材表面做了硬质阳极氧化处理，不仅提升了表面硬度，耐刮擦性能更好，也具备不错的耐腐蚀性能，长时间在潮湿泥泞环境中使用也不会出现氧化锈蚀的问题，不需要频繁拆解做防锈维护。
