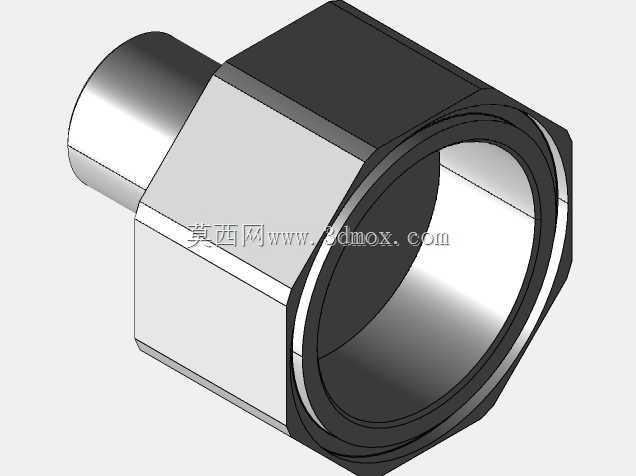

车铣复合加工六角过渡接头结构

　　在流体输送、气动液压回路的装配场景里，这类带六角夹持位的异径过渡接头是管路布设中极为常见的连接件，主要承担不同通径管路之间的对接导通作用，同时六角结构的设计完全适配标准扳手的夹持需求，能够在安装紧固过程中提供足够的受力面，避免拧紧时出现打滑、棱边磨损的问题，保障装配后的密封可靠性。从结构设计逻辑来看，这类接头采用一端外插式圆柱端、一端内螺纹承口的异径布局，圆柱端可直接插入对应内径的软管或者硬管端口，通过卡套、焊接或者压合的方式实现固定，内螺纹端则可以和带外螺纹的管路元件直接旋合，中间的六角台肩不仅承担扳手夹持的功能，同时也作为两端管路装配时的定位止挡，控制两端管路的插入深度，避免装配过度导致的通径缩径或者密封失效问题。

　　设计这类接头的三维结构时，首先要明确两端的通径匹配关系，圆柱端的外径公差需要严格适配对接管路的内径公差带，通常按照h7的精度等级控制，保证插入后的配合松紧度适宜，既不会因为间隙过大出现介质泄漏，也不会因为过盈量过大导致装配困难甚至管路端口开裂。内螺纹端的螺纹精度按照6H级管控，螺纹收尾的退刀槽位置要和六角台肩的内侧端面保留足够的安全距离，避免螺纹加工时刀具碰撞到六角棱边，同时退刀槽的宽度要满足螺纹车刀的退刀行程需求，通常控制在2到3倍螺距的尺寸。六角部分的对边尺寸需要严格对应标准扳手的开口尺寸，比如对应M12螺纹的接头，六角对边尺寸控制在14mm，适配14号开口扳手或者活动扳手的夹持，六角的厚度要足够承受安装时的拧紧力矩，按照常用管路的拧紧力矩要求，六角厚度不小于对边尺寸的0.6倍，避免拧紧时六角部分出现变形断裂。从加工工艺的角度，这类零件是典型的车铣复合加工练习件，首先通过车床完成两端外圆、内孔、螺纹的车削加工，一次装夹即可完成所有回转面的加工，保证两端的同轴度公差控制在0.02mm以内，避免后续装配时出现管路偏斜的问题。车削完成后不需要二次装夹找正，直接通过机床的动力刀位完成六角外形的铣削加工，铣削六角时采用对称铣削的走刀路径，每两个相对的平面一次走刀完成，保证六角的对边平行度公差控制在0.01mm以内，相邻面的夹角严格控制在120度，误差不超过正负0.5度，避免扳手夹持时出现贴合不良的问题。在实际的管路安装场景中，

　　这类接头的安装边界需要提前核算，六角部分的最大外接圆直径是整个接头的最大外形尺寸，在布设管路时需要预留出对应扳手活动的空间，通常在六角的径向方向预留不小于10mm的扳手操作空间，轴向方向预留足够的管路插入长度空间，避免和周边的管路、机架元件出现干涉。接头内部的通径要保持平滑过渡，从圆柱端的小通径到内螺纹端的大通径之间采用锥面过渡，避免出现直角台阶导致的介质流动阻力增大，尤其是在输送带有颗粒的介质时，平滑的过渡面可以减少介质残留和颗粒堆积，降低管路堵塞的风险。密封结构的设计上，内螺纹端的端面可以加工密封槽，安装O型密封圈实现端面密封，或者在螺纹上缠绕生料带、涂抹密封胶实现螺纹密封，圆柱端和管路连接时可以采用卡套密封或者焊接密封，

　　根据不同的介质压力、温度工况选择对应的密封形式，通常在1.6MPa以下的低压气动回路中，采用卡套密封即可满足密封要求，在更高压力的液压回路中则需要采用焊接或者硬密封的结构。这类接头的材质通常选用304不锈钢或者黄铜，不锈钢材质适用于腐蚀性介质、高压工况，黄铜材质适用于低压水路、气动回路，加工时根据材质的不同选择对应的刀具参数，不锈钢加工时采用较低的切削速度配合较大的进给量，避免刀具磨损过快，黄铜加工时可以采用较高的切削速度，提升加工效率。建模过程中需要注意所有棱边的倒角处理，外棱边采用0.5mm的45度倒角，去除加工毛刺，避免安装时划伤操作人员，内孔的棱边采用圆角过渡，减少介质流动的阻力，同时避免应力集中导致的接头开裂。六角部分和两端圆柱、内螺纹端的衔接位置要做圆角处理，减少应力集中，因为在管路承压时，衔接位置是应力集中的高发区域，适当的圆角可以有效提升接头的承压能力，降低长期使用下出现疲劳断裂的风险。
