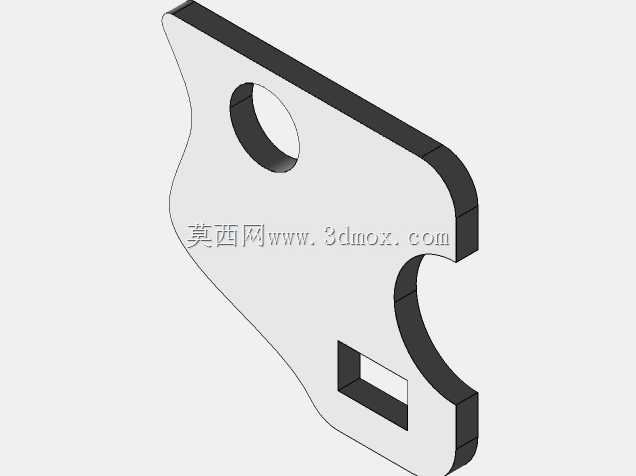

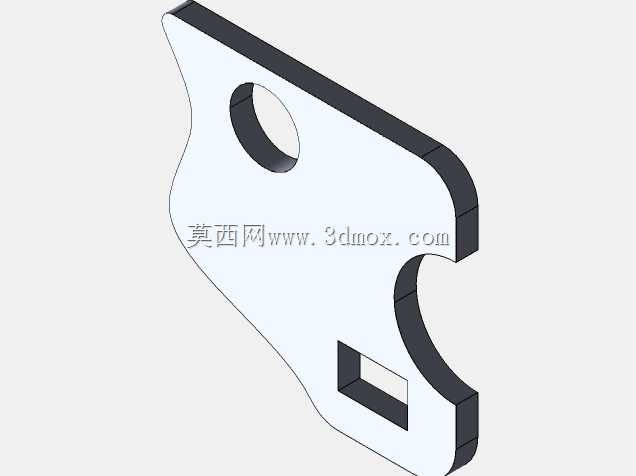

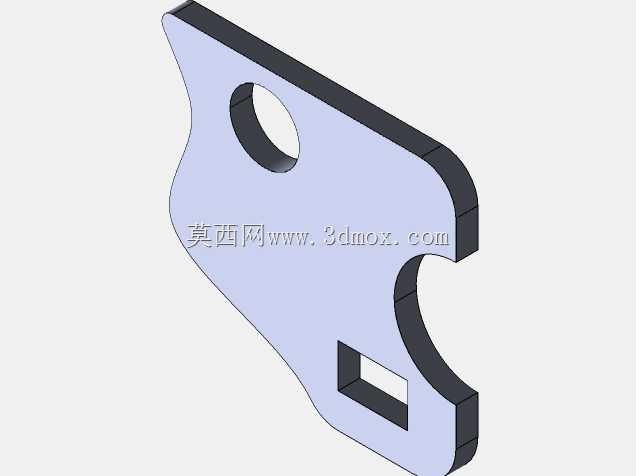

该结构件为面铣加工工艺实训用典型异形构件,整体采用薄板类异形轮廓设计,主体厚度均匀,轮廓由多段连续相切的自由曲线拼接构成,不存在规则直线段构成的外轮廓边界,能够充分练习三轴铣床加工中随形轮廓走刀的参数设置、刀路补偿调整以及曲面接刀痕的控制技巧。构件上设置的圆形通孔为典型的铣削孔加工特征,可练习钻孔、扩孔、铣孔的不同工艺路径切换,以及孔位与周边曲面轮廓的位置度公差保证方法;下方开设的矩形通槽则对应槽类特征的铣削加工场景,可练习槽腔粗加工的分层铣削参数设置、槽侧壁精加工的走刀方式选择,以及槽口棱边的倒角去毛刺工艺安排。从实际应用场景来看,这类异形轮廓薄板件常见于各类工装夹具的定位挡板、自动化设备的异形导向片、小型机具的连接挂板等部位,
这类零件往往没有规则的安装基准,加工时需要通过工艺凸台、专用治具来完成装夹定位,练习该模型的加工编程能够快速掌握非规则零件的装夹方案设计逻辑。设计思路上,该构件刻意规避了全规则几何特征的组合,将外轮廓的曲率变化做了分段处理,既有大曲率半径的平缓曲面段,也有小曲率半径的凹圆弧段,能够覆盖面铣加工中不同曲率下的进给速度匹配、刀具前倾角调整等实操要点,同时圆形孔与矩形槽的位置刻意设置在靠近轮廓边缘的区域,可练习薄壁位置加工时的切削参数优化,避免加工振纹与零件变形。外形尺寸方面,构件整体长宽比例约为2:1,厚度方向尺寸远小于平面方向尺寸,属于典型的薄板类加工件,安装边界上可通过圆形通孔完成主定位,矩形槽可作为辅助定位或避让槽使用,
外轮廓的异形曲面可作为导向工作面与其他配合件完成滑动贴合,实际生产中这类零件的平面度要求通常在0.05mm以内,轮廓度公差根据使用场景一般在0.1mm到0.3mm区间,加工时需要合理安排粗精加工工序,粗加工后预留0.2mm到0.3mm的精加工余量,通过一次走刀完成轮廓与平面的精加工,减少多次装夹带来的定位误差。从加工实操角度看,该模型的刀路编制需要重点关注凹圆弧位置的刀具半径补偿值设置,避免出现过切问题,同时薄板件加工时需要采用小切深、高进给的切削参数,配合合适的夹具压紧点位置,防止零件在切削力作用下产生翘曲变形,孔特征与槽特征的加工顺序需要遵循先面后孔、先主后次的工艺原则,先完成上下大平面的铣削加工保证厚度尺寸,再加工外轮廓,
最后完成孔与槽的特征加工,棱边位置可根据使用要求安排倒角或倒钝工序,避免锐边划伤装配人员。这类练习模型的核心价值在于将生产中常见的异形薄板件加工特征进行整合,让工艺人员能够在短时间内掌握非规则零件的全流程加工编程要点,无需针对实际生产零件反复试切验证,就能快速积累不同特征组合下的工艺参数设置经验,对于刚接触铣削加工编程的技术人员来说,能够快速建立从特征识别到工艺规划再到刀路生成的完整逻辑链条,理解不同几何特征对加工工艺选择的影响,掌握曲面轮廓加工中刀路疏密、进给方向、刀具选型的匹配原则,为后续实际生产中复杂零件的加工编程打下基础。
