复杂形状负极粗加工铣削练习工件

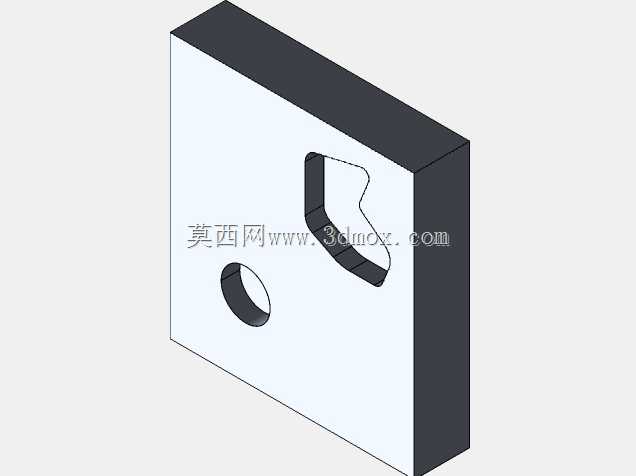

　　在常规数控铣削实训与工艺验证环节，这类带异形内轮廓与圆孔特征的块类工件，是验证开粗路径合理性、刀具负载匹配度的典型载体，常被用于立式加工中心的实操教学、CAM软件刀路生成逻辑校验场景，帮助工艺人员快速排查粗加工环节的撞刀、过切、抬刀冗余等常见问题。工件整体采用方块式基体设计，六面基准平整，装夹时可直接采用平口钳夹持侧边，无需设计专用工装，基准面与机床工作台平行度找正流程简单，能大幅缩短实训环节的准备时间，适配多数院校实训车间、小型加工门店的常规装夹条件。基体上的异形内凹轮廓是整个工件的核心加工特征，轮廓曲线由多段相切圆弧与直线段平滑过渡构成，没有尖锐内角，粗加工时可采用圆角立铣刀逐层顺铣，避免刀具在转角处因切削量突变产生弹刀、

　　崩刃问题，轮廓深度方向预留均匀的半精加工余量，方便后续工序快速接刀。侧边的贯通圆孔为典型的钻铣复合特征，粗加工阶段可先采用中心钻定位，再用麻花钻钻削底孔，最后用铣刀绕孔壁圆周插铣修整孔壁余量，孔的轴线与基体侧面垂直，可作为加工完成后的精度检测基准，通过内径百分表测量孔的圆度、圆柱度，就能直观判断粗加工阶段的主轴跳动、刀具让刀情况。从设计思路来看，这个工件刻意规避了规则几何形状的加工路径惯性，异形轮廓的曲率变化范围覆盖了常规铣削加工中常见的小曲率圆弧、大曲率曲面、直线衔接段等典型工况，加工时需要根据不同位置的切削宽度动态调整进给速率，在曲率较大的位置适当降低进给，避免刀具负载超过额定阈值，在直线段可适当提高进给提升加工效率，

　　能充分锻炼操机人员与编程人员的工艺参数匹配能力。工件的整体厚度与长宽比例控制在常规铣削加工的刚性范围内，粗加工全程不需要额外加装辅助支撑，即使采用悬伸长度较长的刀具加工内轮廓深处，也不会因为工件刚性不足产生振纹，能真实反映刀具路径与参数设置的实际效果，不会因为工件装夹刚性问题干扰工艺验证结果。在实际教学场景中，这类工件加工完成后不需要做后续的表面处理，直接通过轮廓尺寸检测、孔位精度检测就能判断加工工艺的合理性，加工产生的铝屑或钢屑可统一回收，不会产生额外的实训耗材浪费，单次加工的材料成本低，适合批量用于学员的粗加工实操训练。从刀路设计角度看，这个工件的粗加工可采用型腔铣开粗方式，每层切深根据刀具直径与材料硬度调整，

　　下刀点选择在异形轮廓的开阔区域，采用螺旋下刀方式避免直接扎刀损伤刀具，刀路轨迹沿轮廓走向环绕排布，减少频繁换向带来的机床冲击，同时在工件边缘预留足够的安全距离，避免刀具在快速移动时碰撞平口钳或工作台面。工件的所有加工特征都集中在单侧端面，翻面加工的需求为零，一次装夹即可完成全部粗加工工序，能帮助初学者快速理解一次装夹完成多特征加工的基准统一原则，避免多次装夹带来的定位误差问题，也能减少实训过程中反复装夹找正的无效时间。
