等高度复杂外形负极粗加工练习工件

　　这类等高度复杂轮廓的负极结构工件，是数控铣削粗加工工序里非常典型的练习载体，日常在车间做工艺验证、新入职操机人员技能考核、CAM编程路径策略验证时都会用到。从实际加工场景来看，这类工件的粗加工工序核心目标是在保证工件整体高度尺寸一致的前提下，快速去除大余量的坯料，给后续半精加工、精加工预留均匀的加工余量，避免后续工序出现切削负载波动过大、刀具崩损、加工余量不均导致的让刀变形问题。

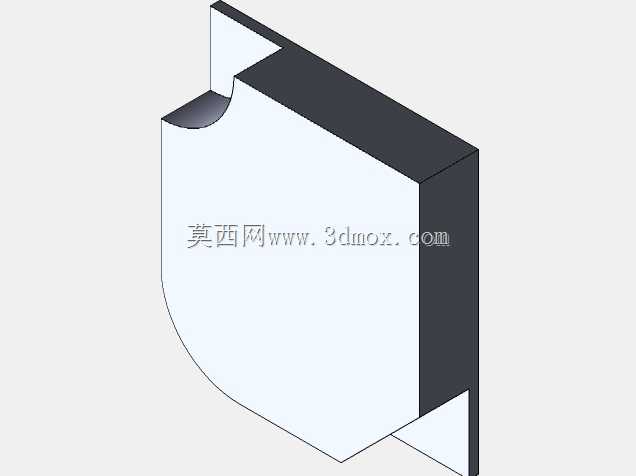

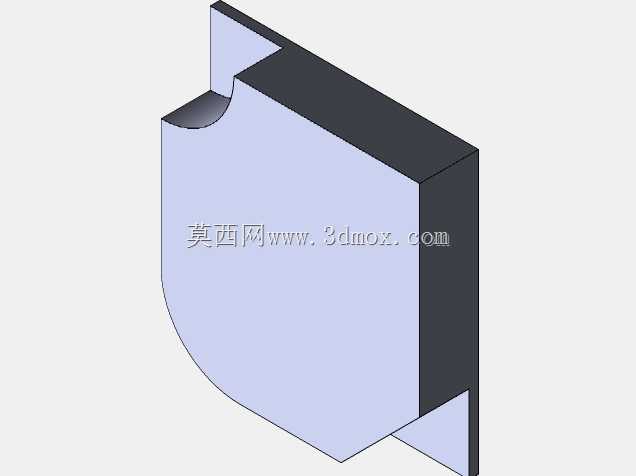

　　从结构设计思路来看，这个工件刻意设置了直边、内凹圆弧、外凸圆弧、直角台阶、窄槽缺口这些典型的加工特征，完全覆盖了普通立式加工中心粗加工时会遇到的大部分轮廓工况：外凸大圆弧需要控制刀具步距的一致性，避免走刀路径出现频繁的方向急转导致的机床震颤；内凹小圆弧位置要提前核算刀具直径，不能出现刀具半径大于内凹圆弧半径导致的过切问题；顶部和底部的直边台阶结构，需要验证分层铣削时的接刀痕控制，保证等高加工时Z向每层的下刀深度匹配刀具的切削负载能力，不会出现扎刀问题。

　　在实际加工的安装边界上，这类练习工件一般采用平口钳装夹，坯料通常选用方形轧制铝块或者45号钢块，装夹时要保证坯料伸出钳口的高度大于工件总高度3-5mm，避免加工时刀具铣到钳口，同时要找正坯料的两个垂直边，保证工件坐标系和机床坐标系的平行度，避免加工出来的轮廓出现倾斜。尺寸方面，这类练习工件的整体长宽尺寸一般控制在100mm到150mm区间，厚度在30mm到50mm之间，既不会因为尺寸太小导致装夹困难，也不会因为尺寸过大浪费练习用的坯料成本。

　　从加工用途来说，这类工件不是量产的工业零件，而是专门用于验证CAM软件中等高粗加工策略的合理性：比如开粗时的顺逆铣选择、下刀方式采用螺旋下刀还是斜线下刀、拐角处的减速设置、余量设置是否均匀、刀具负载监控是否有效，这些参数都可以通过加工这个工件来验证调整。实际生产中，很多通讯类结构件、小型五金零件的粗加工工序，都会遇到类似的复杂轮廓等高度加工需求，通过这类练习工件把加工参数调试到位，后续加工正式量产零件时就能大幅降低试切成本，减少废品率。

　　在功能特性上，这个工件的所有加工特征都集中在同一高度范围内，没有斜度面、曲面等需要三轴联动的结构，刚好匹配两轴半的等高粗加工策略，适合刚接触数控铣削的编程人员熟悉开粗流程：从导入模型、设置工件坐标系、选择刀具、设置切削参数、生成刀路、模拟过切检查，到最终后处理生成机床可识别的NC代码，整个流程都可以通过这个模型完成完整的训练。加工时要注意，内凹的缺口位置不能直接垂直下刀，要提前在缺口位置做预钻孔，或者采用螺旋下刀的方式进刀，避免平底刀垂直扎刀导致的刀具崩刃；外圆弧位置的走刀速度要根据刀具的伸出长度适当调整，如果刀具悬伸过长，要适当降低进给速度，避免让刀导致的圆弧轮廓尺寸超差。另外，工件的直边部分要保证走刀时的切削宽度一致，避免因为步距变化导致的切削负载波动，影响加工表面的粗糙度，给后续精加工留下均匀的余量，一般粗加工后给侧壁和底面预留0.3mm到0.5mm的余量就可以满足后续工序的加工要求。
