非平面简单形状负极粗加工铣削练习件

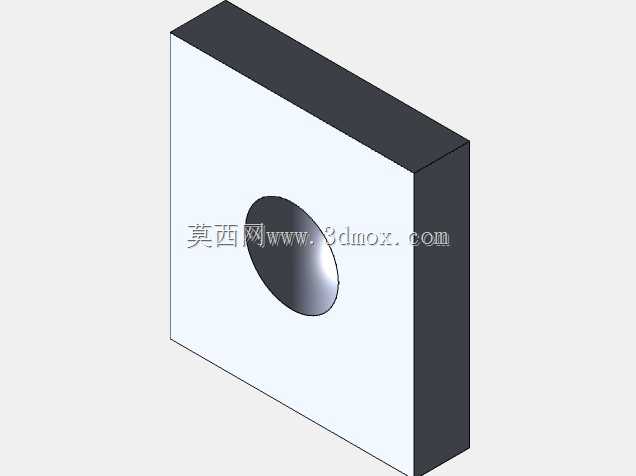

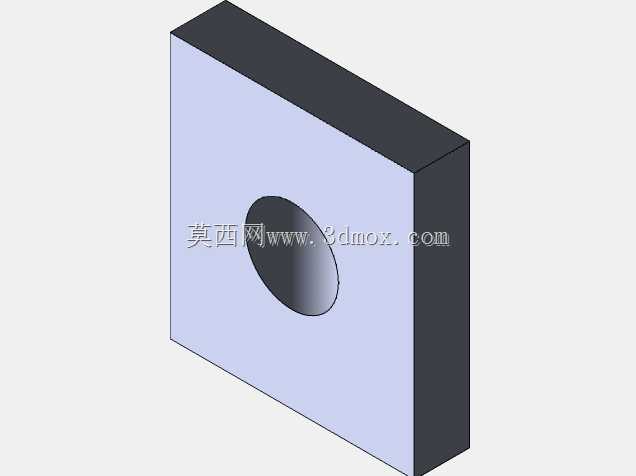

　　在常规三轴数控铣削的实操训练场景里，这类带单侧凹球面特征的方块类练习件，是新手从平面铣削过渡到曲面加工的典型过渡载体，很多刚接触铣削加工的操作人员，在掌握了平面对刀、分层开粗的基础操作后，都会用这类结构来练习曲面下刀、刀路投影的基础逻辑。从结构本身来看，基体采用规整的长方体构型，没有多余的装夹避让槽或者定位孔，就是为了适配平口钳的直接装夹，不需要制作专用工装，钳口夹住基体两侧的直面就能完成全工序的定位，装夹后工件的伸出长度只要超过凹球面的最大加工深度即可，不会出现撞钳的风险，对新手练习装夹找正也十分友好。基体的厚度方向预留了足够的加工余量，凹球面的深度没有贯穿基体，加工过程中不需要考虑背面的支撑问题，哪怕走刀参数设置偏激进，

　　也不会出现工件振颤导致的崩边问题。凹球面的曲面曲率是固定值，没有渐变曲率或者倒扣结构，完全适配三轴机床的球头刀加工路径，不需要摆轴或者多轴联动，粗加工阶段只需要采用型腔铣的分层切削逻辑，按照设定的步距逐层去除球面区域的余量，不需要做复杂的辅助面或者刀路修剪。在实际的加工训练中，这个练习件主要用来验证操作人员对非平面开粗参数的把控能力，比如不同切深下的刀具负载变化、曲面区域步距设置对残留余量的影响，还有下刀点选择对刀具寿命的影响——如果下刀点直接选在球面中心垂直扎刀，很容易出现顶刀或者崩刃的问题，正确的做法应该是从球面边缘采用螺旋下刀或者斜线下刀的方式进刀，再沿着曲面轮廓逐层向内走刀。从设计思路上看，这个零件刻意简化了所有非必要结构，

　　没有公差配合要求，没有表面粗糙度的强制要求，核心就是让练习者把注意力集中在非平面粗加工的刀路逻辑上，不需要分心考虑装配、配合等后续环节的问题。长方体的外形尺寸可以根据练习所用的坯料规格灵活调整，常见的坯料采用100mm见方、30mm厚的方块即可，凹球面的直径一般控制在40-50mm之间，深度不超过20mm，这样的尺寸边界下，用直径16mm的球头刀就能完成全部粗加工工序，不需要换刀，单次装夹就能完成全部加工内容，练习效率很高。在实际生产场景中，这类简单凹曲面的加工逻辑也有很广的应用，比如模具型腔的开粗、五金件的凹坑特征加工、定位工装的凹面支撑结构加工，核心的刀路逻辑和这个练习件是完全一致的，掌握了这个练习件的粗加工方法，

　　再去加工更复杂的渐变曲面、多曲率连续曲面的时候，就能快速调整参数适配。加工这类零件的时候，粗加工阶段不需要追求过高的表面质量，重点是保证余量均匀，给后续的半精加工和精加工留够均匀的加工余量，避免出现局部余量过大导致后续工序打刀的问题。很多新手在练习这类非平面加工的时候，容易犯的错误是照搬平面加工的步距参数，导致曲面区域的残留台阶过大，或者走刀方向选择不合理，出现频繁的抬刀跳刀，影响加工效率，这个练习件的结构刚好能让操作人员直观看到不同参数设置下的加工效果，快速建立曲面加工的参数感知。另外，这个零件的结构没有薄壁、锐角等容易变形的特征，加工过程中不需要考虑切削应力导致的变形问题，哪怕采用大切深、大进给的开粗参数，工件也不会出现移位或者变形，非常适合新手用来熟悉曲面加工的基本操作流程，不需要担心因为参数设置错误导致工件报废或者刀具损坏，训练的容错率很高。
