Creo轨迹铣削花键加工练习模型

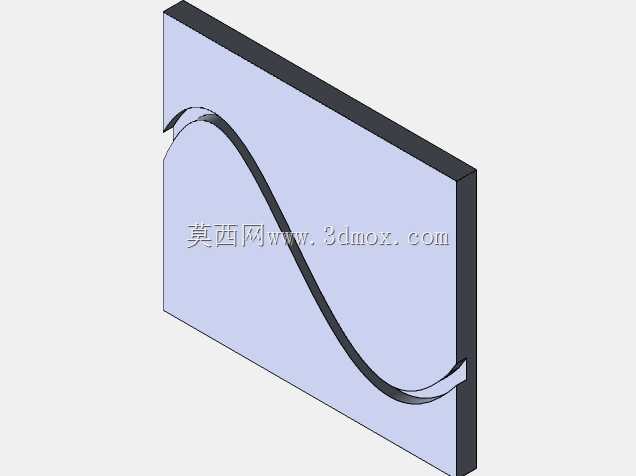

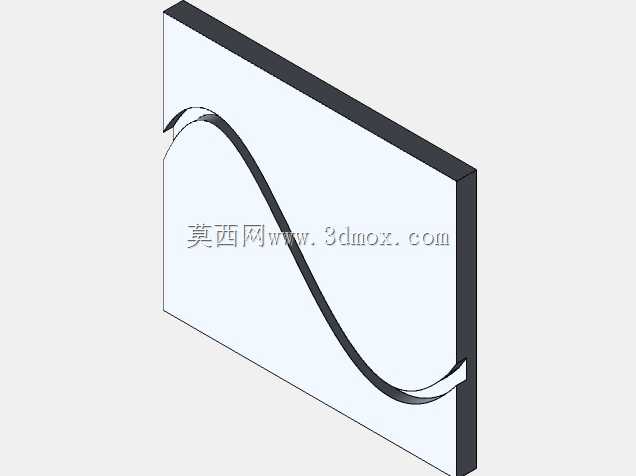

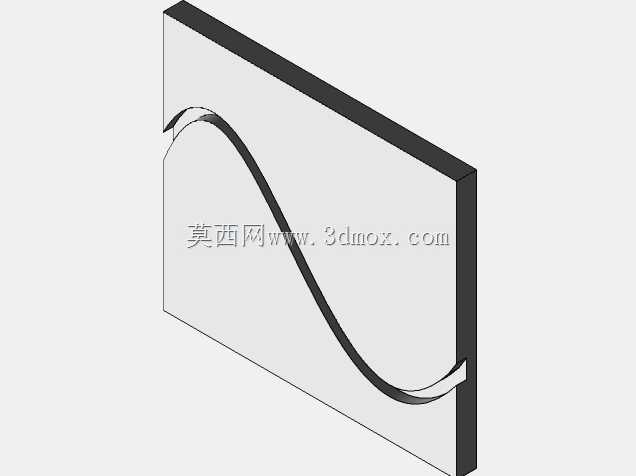

　　在数控铣削加工的实操与技能训练场景中，花键类特征的轨迹铣削一直是多轴加工入门阶段的核心训练内容，这类练习模型的核心作用是帮助工艺人员熟悉轨迹铣削的刀路规划逻辑，掌握空间曲线驱动下的刀具补偿设置、进退刀路径优化以及切削参数匹配方法，避免在实际零件加工中出现过切、欠切或者刀路干涉的问题。这个模型呈现的是一块矩形坯料上加工出连续S形轨迹花键槽的结构，坯料采用长方体装夹基准设计，六个面均为平面定位基准，装夹时可直接采用平口钳夹持侧面，不需要额外设计定制工装，适配普通立式加工中心的工作台装夹范围，坯料厚度方向预留了足够的夹持余量，加工过程中不会因为切削力作用出现工件窜动的问题。从设计思路来看，这个模型没有采用复杂的异形基体，

　　而是选择最通用的方块坯料作为载体，核心是将训练重点完全集中在轨迹铣削的刀路生成逻辑上，花键槽的轨迹采用连续平滑的S形空间曲线，曲线曲率变化覆盖了缓变曲率段和急转曲率段，能够完整模拟实际生产中异形花键、曲线槽类特征的加工工况，槽的深度采用恒定值设计，训练过程中不需要分层调整切削深度参数，可以让练习者把注意力集中在轨迹跟随精度、刀具侧刃切削角度调整这些核心要点上。实际应用中，这类轨迹铣削工艺广泛用于花键轴、曲线槽凸轮、异形密封槽等零件的加工，很多非标传动部件上的非圆曲线花键结构，都需要采用类似的轨迹铣削工艺完成加工，相比成型铣刀加工，轨迹铣削不需要定制专用成型刀具，通过通用立铣刀配合多轴联动刀路就能完成复杂轮廓加工，

　　能够大幅降低小批量非标零件的加工成本。模型的花键槽侧壁采用垂直于坯料表面的直壁设计，槽口边缘做了微小的倒角过渡，模拟实际加工中去毛刺工序后的成品状态，槽的宽度尺寸匹配常用直径立铣刀的切削参数，练习时可以直接选用标准直径立铣刀完成粗精加工全流程，不需要进行特殊刀具定制。在刀路规划层面，这个模型的轨迹设计特意加入了两端的圆弧切入切出段，避免刀具直接垂直扎入工件造成的刃口崩损，同时轨迹的曲率变化点位置特意设置了进给率调整节点，能够让练习者掌握不同曲率位置的进给参数匹配方法，比如在曲率半径较小的急转段适当降低进给速度，避免因为机床跟随误差导致的轮廓精度超差。从安装边界来看，坯料的长宽尺寸适配常规机用平口钳的最大夹持范围，

　　厚度方向的尺寸既满足夹持稳定性要求，也不会因为坯料过高导致加工过程中出现刀具悬伸过长的振刀问题，加工时刀具悬伸量只需要略大于槽深即可，能够保证切削过程的刚性，减少让刀现象导致的槽宽尺寸误差。这类练习模型的另一个实用价值是可以用于后置处理程序的验证，很多编程人员在编写多轴轨迹铣削后置的时候，会采用这类标准测试模型验证后置输出的G代码是否存在坐标错误、刀轴矢量偏差问题，相比直接用实际生产零件测试，采用练习模型验证即使出现刀路错误也不会造成毛坯报废和设备碰撞的风险，能够大幅降低新工艺、新后置的试错成本。在实际生产场景中，类似的S形轨迹花键结构常出现在一些非标传动机构、自动化设备的导向槽部件上，这类部件的轮廓精度直接影响传动过程的平顺性，如果轨迹加工精度不足，会导致传动部件卡滞、磨损过快的问题，因此在技能训练阶段掌握这类轨迹的铣削工艺要点，能够为后续实际零件加工打下扎实的基础。模型的基体采用实心方块结构，加工过程中不需要考虑薄壁变形问题，练习者可以专注于刀路本身的参数调整，比如粗加工时采用顺铣方式提升切削效率，精加工时适当提高主轴转速降低进给量保证侧壁表面质量，同时可以练习刀具半径补偿的添加与调整方法，掌握通过刀补值修正轮廓尺寸误差的操作技巧。
