培养皿透光检测扫描实验装置

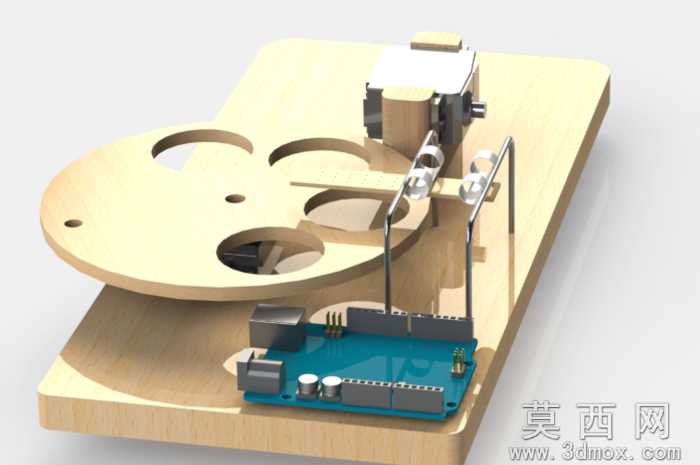

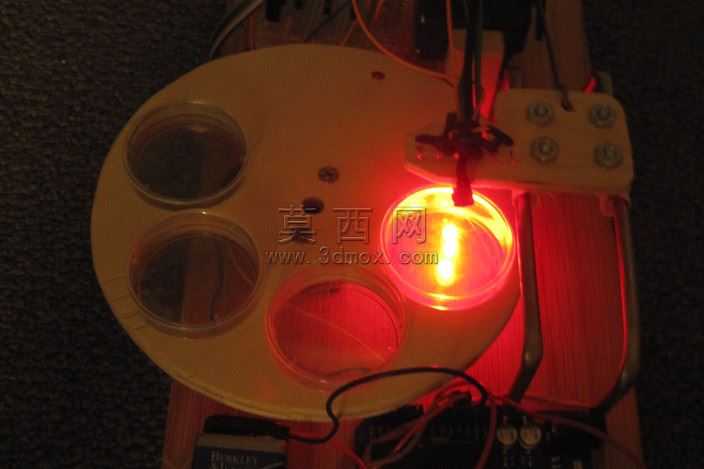

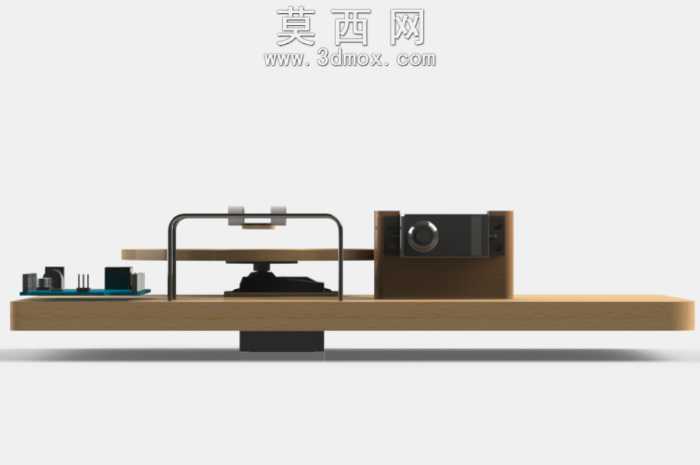

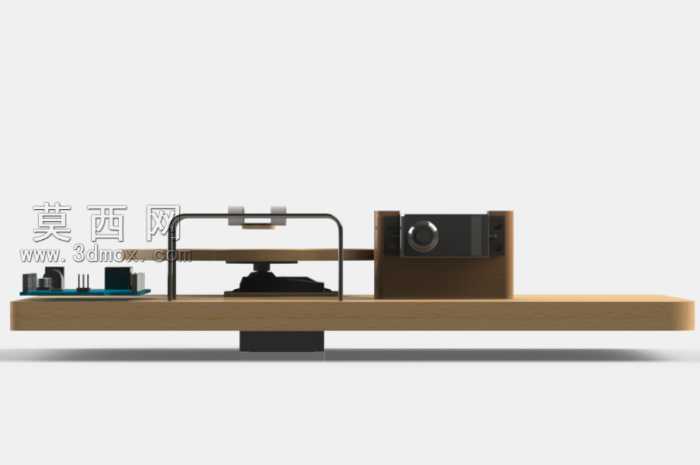

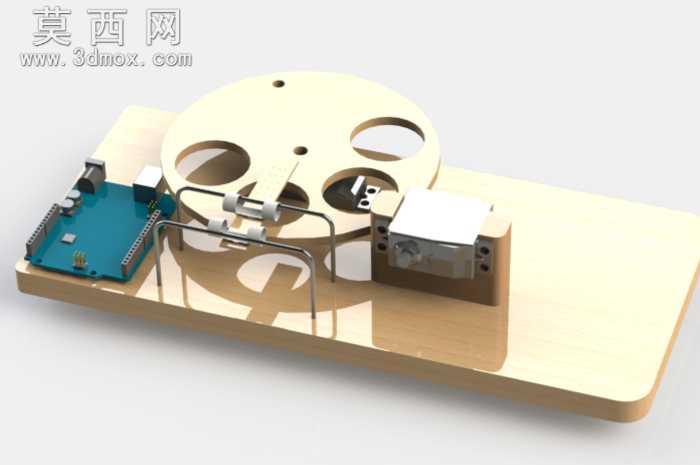

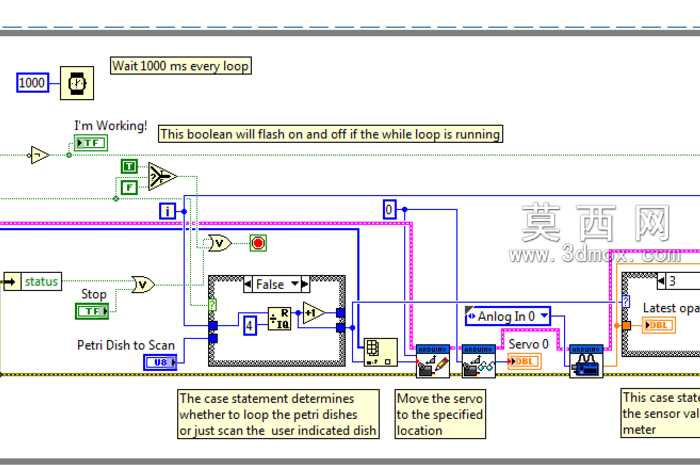

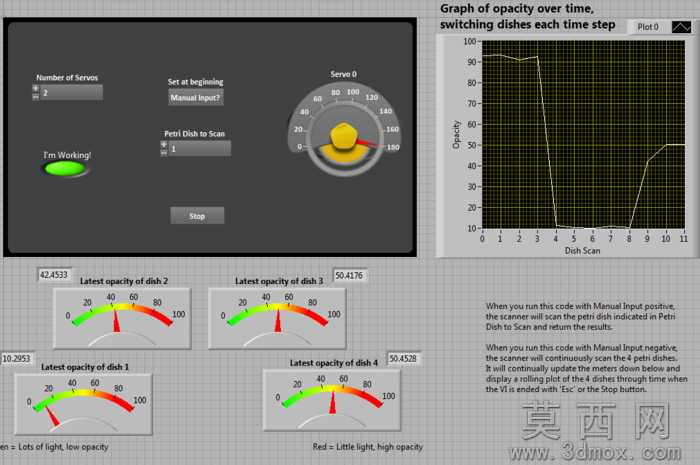

本装置为面向培养皿透光率检测的桌面式扫描实验设备，整体采用层叠式板式结构设计，底座选用浅色实木纹理板材作为承载基体，通过数控铣削加工出定位槽与安装孔位，实现所有功能部件的无额外紧固件快速定位装配。核心旋转承载部件为大直径圆形镂空转盘，盘面开设多组不同直径的圆形通孔与定位凹点，用于适配不同规格的培养皿放置，转盘通过底部的伺服电机驱动，可实现定角度间歇旋转与连续匀速旋转两种工作模式，满足逐点扫描与全域扫描的不同检测需求。检测执行单元采用龙门式跨装布局，两根垂直金属导柱固定在底座两侧，横梁上集成多组光敏电阻检测模块，可沿导柱调整高度以适配不同高度的培养皿样本，底座对应检测位置嵌入多组LED发光组件，光线从底部穿透培养皿后被上方的光敏电阻接收，通过电阻值变化换算得到培养皿不同区域的透光率，进而判定样本的不透明度分布。控制单元采用蓝色PCB主控板集成设计，板载Arduino控制核心、伺服驱动模块、电源管理模块与信号采集电路，所有电子元件采用直插式布局便于调试更换，接线端子统一布置在板卡边缘，方便与伺服电机、光敏电阻、LED组件的快速接线。整体建模过程中对板材的装配公差进行了精准设定，转盘与底座的旋转间隙控制在0.2mm以内，导柱与安装孔的配合公差采用H7/g6间隙配合保证滑动顺畅，渲染阶段对木质底座赋予哑光清漆材质还原真实木纹质感，金属导柱赋予拉丝不锈钢材质，PCB板赋予阻焊层哑光蓝与焊盘亮银的组合材质，LED组件添加自发光效果模拟工作状态，整体结构完全遵循开源实验装置的易加工、易装配、易调试设计思路，所有非标准零件均可通过激光切割与3D打印完成制作，无需复杂机加工工序，适合教学实验与小型检测场景使用。
