1.5kW工业变频驱动控制器结构设计

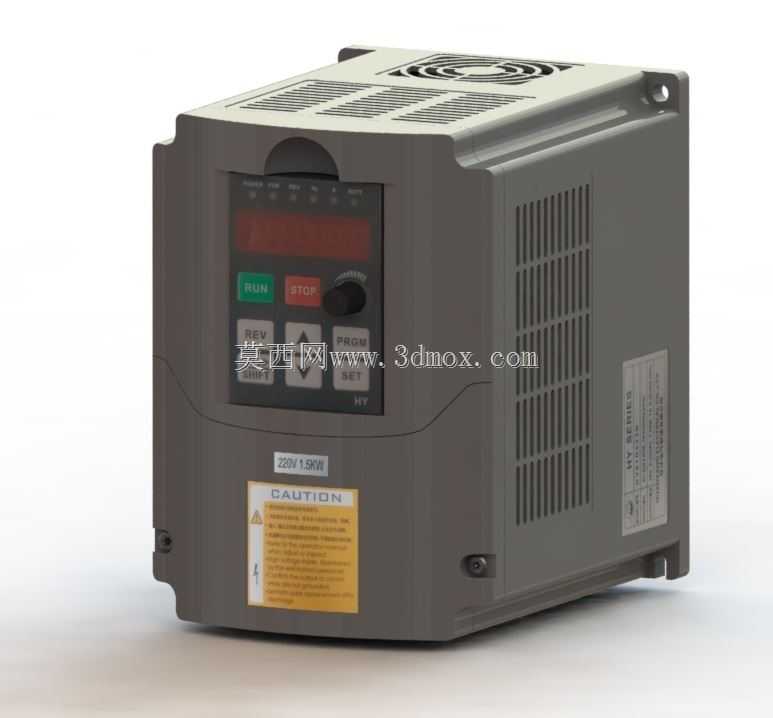

　　这款1.5kW功率等级的变频驱动单元，是面向小型工业传动场景开发的动力控制部件，日常多配套在小型数控铣床主轴、输送线驱动辊道、小型风机水泵类负载端，作为电机转速调节与运行保护的核心载体。从结构设计逻辑来看，整机采用壁挂式安装的方正壳体布局，壳体主体选用阻燃ABS工程塑料搭配底部金属安装衬板，兼顾绝缘防护需求与安装结构强度，顶部预留的格栅式通风槽配合壳体侧面竖向散热肋条，形成自然对流散热通道，可在40摄氏度环境温度下持续带载运行，无需额外加装强制风冷附件。前面板区域集成了数码显示窗、功能操作按键与调速电位器，显示窗可实时输出输出频率、负载电流、故障代码等运行参数，运行、停止按键采用带防护套的轻触结构，避免车间粉尘、

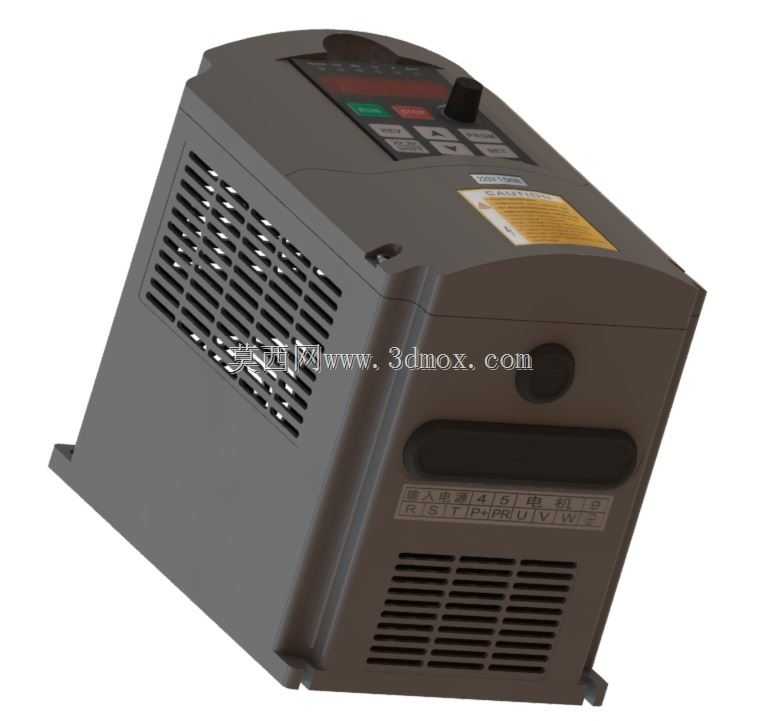

　　切削液渗入按键缝隙造成接触不良，电位器旋钮做了防滑滚花处理，操作人员戴劳保手套也可精准调节转速参数。面板下方的警示标识区域采用凹印贴标设计，避免设备搬运、安装过程中标识被剐蹭脱落，清晰标注高压警示、接线注意事项等安全提示内容。从安装边界尺寸来看，整机宽度控制在120mm区间，高度180mm，深度150mm，底部安装孔位采用标准的100mm孔距设计，可直接适配市面通用的小型变频器安装支架，也可直接通过膨胀螺丝固定在电控箱内的安装板上，接线端子区域设置在壳体下部，配备可翻转的塑料防护盖板，接线完成后盖板可完全遮挡带电端子，防止误触碰引发安全事故，强电输入、输出端子与弱电控制端子做了物理分隔布局，减少强电回路对弱电控制信号的电磁干扰。

　　在功能适配层面，该驱动单元支持V/F控制模式，可适配普通三相异步电机的调速需求，具备过流、过压、过载、缺相等基础保护功能，启动转矩可满足1.5kW额定负载下的直接启动需求，加减速时间可根据负载特性独立调节，针对主轴类负载可设置多段速运行端口，配合机床的数控系统实现不同转速档位的自动切换。建模过程中严格遵循实际零件的尺寸公差要求，壳体的拼合缝隙、按键的突出高度、接线端子的排布位置均按照实物1:1还原，整体建模精度控制在0.5mm以内，可直接用于设备电控系统的布局干涉检查、操作面板的人机工程仿真，也可作为工业设备三维展示场景中的配套部件使用。在实际设备选型配套时，该功率等级的变频单元多用于额定电流3.7A以内的三相380V异步电机驱动，

　　安装时需在设备周边预留不小于50mm的散热空间，避免周边发热部件紧贴壳体影响散热效率，接线时需将接地端子可靠连接至设备接地排，降低电磁干扰对周边传感器、控制单元的影响。从结构细节来看，壳体四个边角做了圆弧过渡处理，避免安装搬运过程中尖锐边角划伤操作人员，顶部的吊装卡扣结构可方便设备在电控箱组装过程中的临时固定，侧面的标签粘贴区域预留了足够的平面空间，可粘贴设备编号、参数标识等运维标签。
