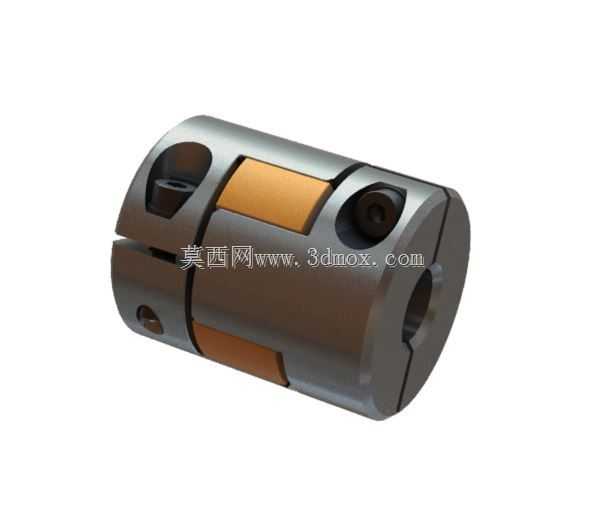

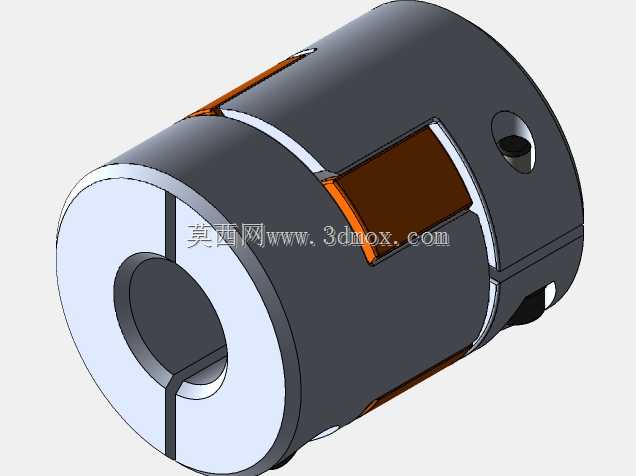

夹紧式梅花挠性联轴器8转10孔径结构

　　做传动结构设计的工程师大多清楚，小扭矩精密传动场景里，两轴对中误差的补偿能力直接决定整套传动机构的运行寿命与噪音表现，这款夹紧式梅花挠性联轴器，就是针对8mm与10mm轴径的直连传动场景开发的结构件，常见于小型伺服轴、步进电机输出端与滚珠丝杠、编码器输入端的连接工位，在桌面级自动化设备、小型CNC进给轴、3D打印传动模组、检测设备输送轴这类对传动同轴度容错有要求的场景里应用极广。

　　从实际功能层面看，这类联轴器的核心作用并非刚性锁死两轴，而是通过中间的弹性梅花缓冲垫，吸收两轴之间存在的径向偏移、角向偏斜以及轴向窜动，避免电机输出轴承受额外的弯折应力，同时缓冲传动过程中的瞬时冲击，降低启停阶段的扭矩波动对后端负载的影响。区别于顶丝式固定的联轴器，这款采用的是夹紧式钳口结构，安装时不需要在轴表面加工顶丝坑，通过抱紧箍的锁紧力将轴与联轴器毂体牢牢固定，不会出现长期运行后顶丝松动、轴表面被顶出凹坑导致拆卸困难的问题，对表面硬度较高的不锈钢轴、镀铬光轴的适配性更好。

　　设计这款结构的时候，首先要明确安装边界的尺寸约束：两端毂体的内孔分别适配8mm和10mm直径的光轴，抱紧缝的宽度控制在1.5mm，既保证锁紧时毂体有足够的形变空间抱紧轴面，又不会因为缝宽过大导致毂体刚性不足。锁紧螺丝采用内六角圆柱头螺钉，布置在抱紧缝的两侧，拧紧时的夹紧力均匀分布在轴的圆周面上，相比单顶丝固定的方式，同轴度保持能力能提升一个等级，高速运转时的动平衡表现也更稳定。中间的梅花缓冲垫采用聚氨酯材质，瓣形结构嵌入两端毂体的凹槽内，传动时扭矩通过瓣块的挤压传递，当两轴存在偏斜时，弹性瓣块可以产生微量形变补偿误差，同时自身的阻尼特性可以吸收一部分传动振动，降低机构运行的共振风险。

　　在实际选型匹配的时候，需要先确认两端被连接件的轴径公差，这款联轴器的内孔公差按照H7级精度设计，适配g6公差级别的光轴，安装时不需要额外打销钉，只要按照推荐扭矩拧紧锁紧螺钉，就能传递额定范围内的扭矩，不会出现打滑空转的问题。外形上毂体采用铝合金材质加工，表面做阳极氧化处理，兼顾轻量化与防锈能力，整体外径控制在合理范围内，不会因为外径过大和周边的安装支架、传感器产生干涉，轴向长度也适配小型传动模组的安装空间，不需要额外预留过长的轴伸长度，对于安装空间紧凑的桌面设备来说，这个尺寸边界的适配性非常友好。

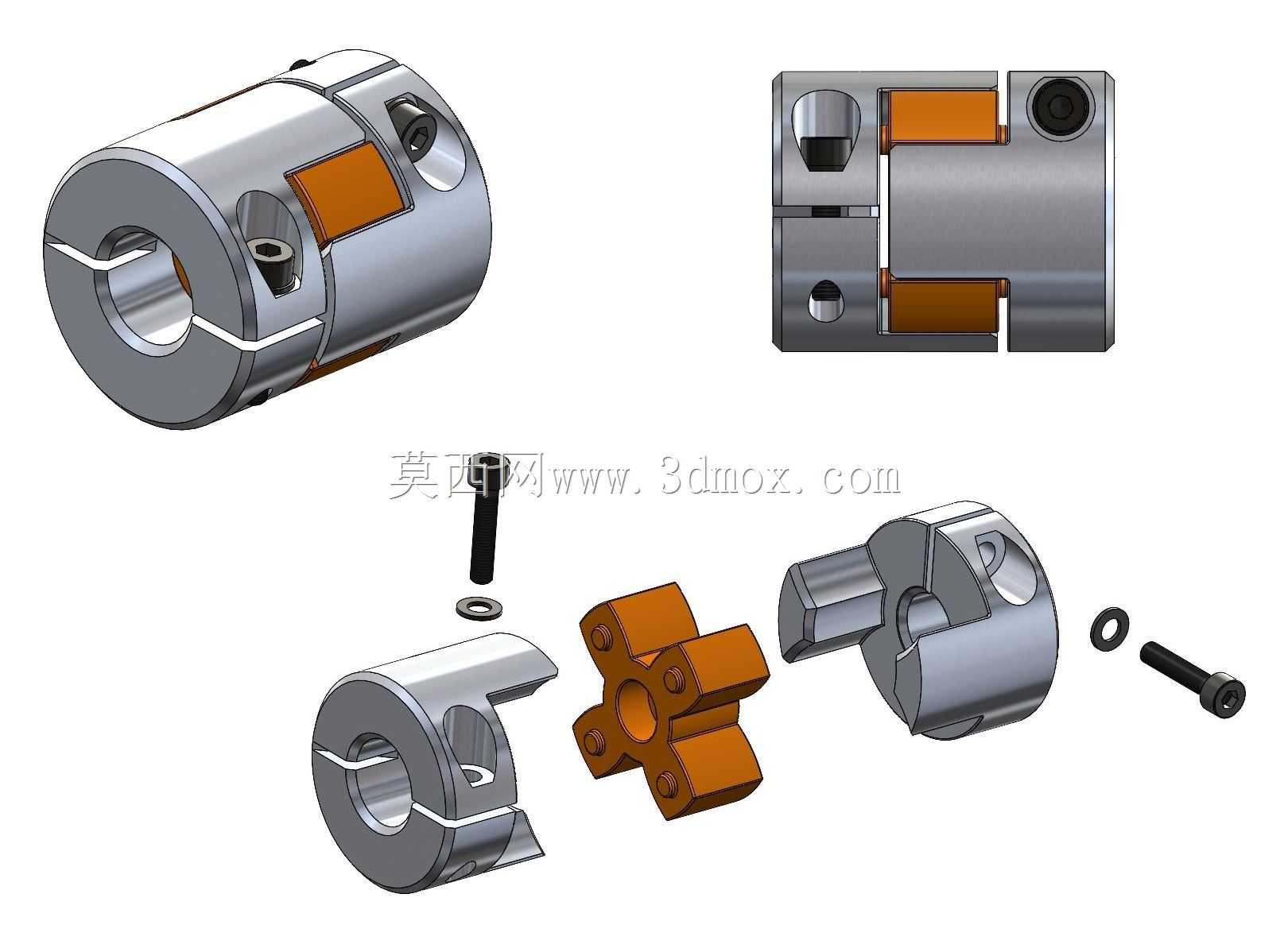

　　从建模逻辑上看，这款结构的建模过程完全遵循实际加工工艺：先绘制两端毂体的回转体轮廓，切割出抱紧缝隙与梅花垫适配的凹槽，再加工锁紧螺钉的过孔与螺纹孔，中间的梅花垫按照瓣形轮廓单独建模，装配时保证弹性瓣与毂体凹槽的配合间隙在合理范围，既不会因为间隙过大导致传动回差，也不会因为过盈量太大导致安装困难。建模时还原了真实零件的尺寸精度，所有倒角、退刀结构都按照实际加工要求绘制，可视化装配后可以直接用于设备的整体装配干涉检查，也能作为出工程图的基础模型，给后续的零件加工、装配调试提供准确的尺寸参考。

　　在实际设备调试过程中，这类联轴器的安装不需要复杂的对中工装，只要将两端轴插入对应内孔，拧紧锁紧螺钉即可，相比刚性联轴器，允许的径向偏移量可以达到0.2mm左右，角向偏斜允许1度以内，轴向窜动补偿量在0.5mm级别，对于普通精度的自动化设备来说，这个补偿能力完全可以覆盖机架加工、轴安装带来的对中误差，不需要额外做高精度的对中调整，能大幅缩短设备的装配调试周期。同时弹性梅花垫属于易损件，长期运行后如果出现磨损，只需要拆开两端毂体更换缓冲垫即可，不需要整体更换联轴器，后期维护成本更低，这也是这类结构在小扭矩精密传动场景被广泛应用的核心原因。
