建筑转角L型铝合金防护栏杆结构设计

　　日常做建筑配套金属构件建模时，这类转角段铝合金栏杆是民用建筑里出镜率极高的部件，不像直段栏杆只需要考虑单段直线排布，转角位置的衔接处理直接决定了现场安装的容错率和最终防护效果。从实际应用场景看，这类构件主要覆盖多层住宅的敞开式阳台临边、公共建筑的楼梯转角休息平台、商业连廊的折角临边区域，核心作用是承担临边防护的安全功能，避免人员从临边位置跌落，同时横向杆件的排布也能兼顾一定的装饰效果，适配现代简约风格的建筑外立面与室内装修调性。

　　设计这类栏杆时，首先要锚定安装边界的硬性要求，常规临边防护的栏杆高度从完成面算起不能低于1.1米，公共区域的防护高度还要提升到1.2米，横向杆件的净间距不能大于110毫米，避免儿童从杆件间隙钻出发生危险，这套模型里的横向圆杆一共设置了五道，算上顶部的扶手杆，相邻杆件的间距刚好卡在105毫米左右，完全符合防护间隙的强制要求。立柱的排布也不是随意均分的，直段位置的立柱中心距控制在1.2米以内，转角位置两侧的立柱距离转角拐点的距离不超过300毫米，避免转角段出现过长的悬臂，人员倚靠时产生过大的挠度变形。

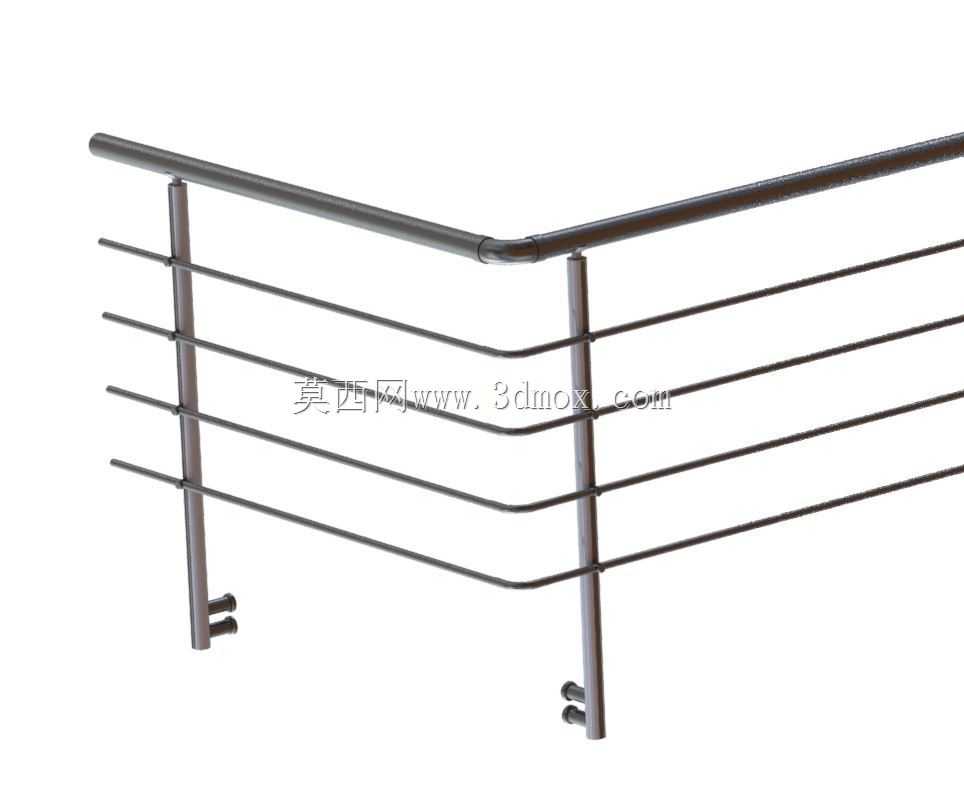

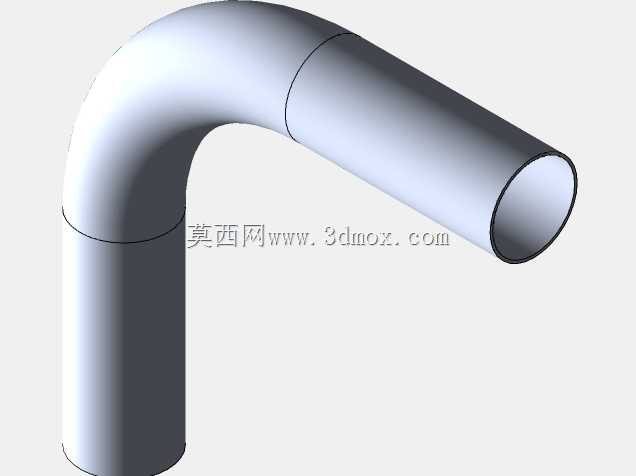

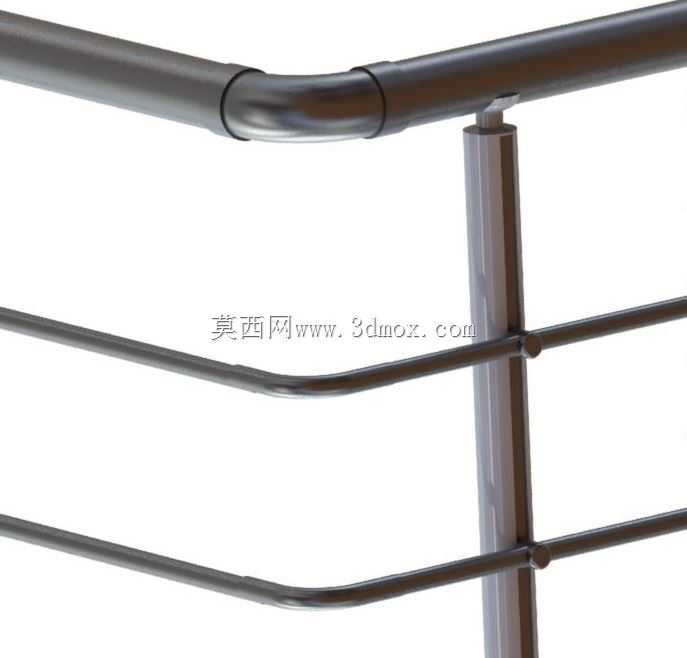

　　从结构设计思路上，这套栏杆采用了装配式的连接逻辑，没有采用现场焊接的工艺，所有立柱底部都带安装底座，底座上预留两个膨胀螺栓安装孔，现场安装时只需要在混凝土结构面或者钢结构预埋件上打膨胀螺栓就能固定立柱，不需要现场做焊接打磨和防腐补漆，安装效率比焊接式栏杆提升至少一倍。顶部扶手杆在转角位置采用了一体弯弧的处理，不是两段直杆拼接，避免拼接位置出现尖锐的接缝，也能提升扶手位置的整体强度，人员手扶经过转角时不会有突兀的断差触感。横向穿杆和立柱的连接采用了内置隐形连接件，从外侧看不到螺丝或者卡扣的外露结构，整体外观更简洁流畅，也避免外露连接件长期受雨水侵蚀出现锈迹流挂，影响外立面美观。

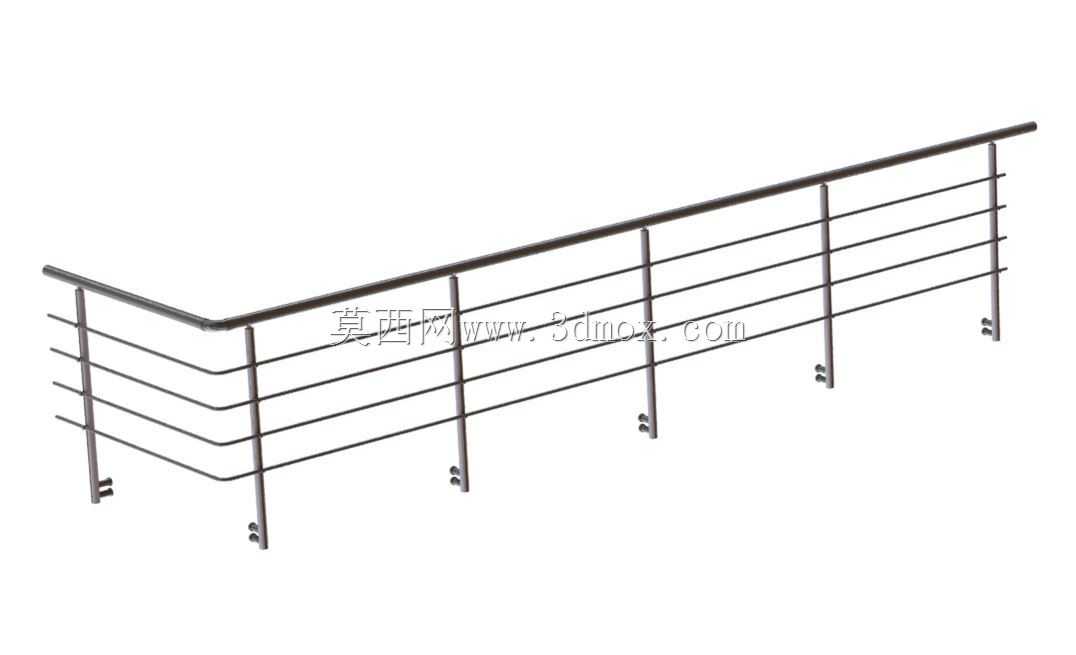

　　尺寸边界上，这套转角模型的两个直段长度分别适配常规住宅阳台的转角尺寸，单段长度1.8米，总展开长度3.6米，立柱采用40毫米直径的铝合金圆管，壁厚2.0毫米，横向杆件采用20毫米直径的铝合金圆管，壁厚1.5毫米，顶部扶手采用50毫米直径的铝合金圆管，壁厚2.5毫米，整体自重轻，不会给临边结构带来过大的附加荷载，铝合金材质本身的氧化层就能起到防腐作用，不需要额外做镀锌或者刷漆处理，后期维护成本极低。安装时需要注意，底部固定底座的膨胀螺栓必须打入结构层至少60毫米，不能固定在抹灰层或者保温层上，否则会出现固定不牢的安全隐患，立柱安装时要先拉通线调直，保证所有立柱的垂直度偏差不超过2毫米，横向穿杆穿入立柱的深度不小于30毫米，避免杆件受外力冲击时从立柱中脱出。

　　实际项目应用里，这类栏杆还可以根据现场的实际转角角度调整弯弧的角度，不一定局限于90度直角，遇到非正交的建筑转角，只需要调整扶手的弯管参数，立柱和横向杆件的连接结构完全通用，不需要重新开模，能适配绝大多数异形临边的防护需求。和不锈钢栏杆相比，铝合金材质的加工成型更容易，表面可以做氟碳喷涂、木纹转印等多种表面处理，能匹配不同的装修风格，和铁艺栏杆相比，不会出现生锈掉漆的问题，使用寿命能达到30年以上，全生命周期的综合成本更低。建模时特意把所有连接位置的配合间隙都预留了1毫米的安装公差，避免现场安装时因为构件加工误差或者土建施工的尺寸偏差出现装不上的问题，底座位置还预留了5毫米的高度调节余量，可以抵消土建完成面的高低差，不需要现场切割立柱来调整高度，进一步降低现场施工的难度。
