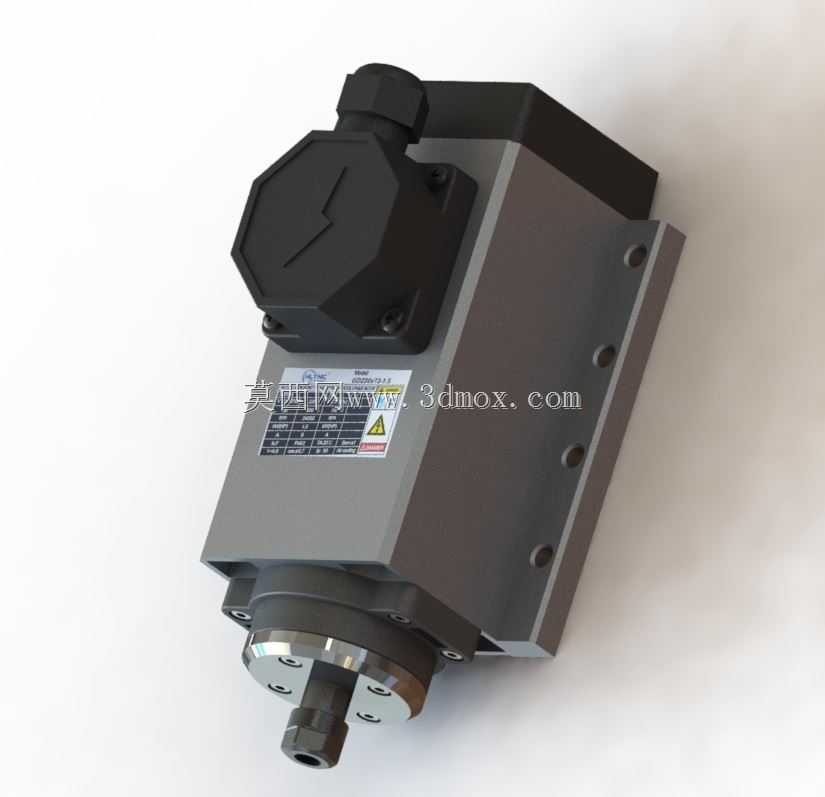

GDZ80风冷1.5kW主轴电机三维结构

　　这款风冷主轴电机的三维建模完全围绕实际装机适配需求展开，建模过程中优先还原了设备的安装边界与外部接口尺寸，整体外形尺寸控制精度达到0.5mm级别，完全满足设备布局阶段的干涉检查、安装位预留需求。从实际应用场景来看，这类风冷主轴多用于中小型数控雕刻机、小型精密钻铣床、非金属材料切割设备上，相比水冷主轴省去了冷却水路配套的管路、水泵、水箱组件，设备整体集成度更高，日常维护环节更少，适合安装空间紧凑、不便于布置冷却循环系统的加工场景。

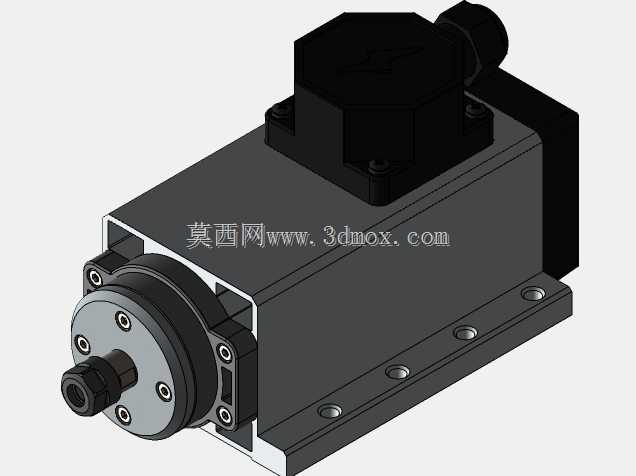

　　建模时首先确定的是主轴输出端的安装基准，输出轴端的轴径、端面定位止口、锁紧螺母的外形尺寸完全匹配常用的ER夹头装配需求，前端盖的固定螺栓孔位、密封槽结构都做了还原，方便设计人员在做主轴配套的防尘罩、刀具冷却喷嘴布局时直接参考定位。机身侧面的安装底座是建模时重点还原的部分，底座上的四个安装沉孔的孔距、沉孔深度、底座与机身的垂直精度都按照实物1:1还原，安装基准面的平面度特征也做了体现，设计人员在做设备的主轴安装板设计时，可以直接提取安装孔位坐标，不用再反复核对实物样本的安装尺寸参数，能大幅缩短前期布局的时间。

　　机身尾部的风冷散热筋结构按照实际散热走向做了还原，散热筋的高度、间距、排布方向都和实物一致，尾部的散热风扇风罩轮廓也做了准确建模，在做设备整体的风道布局、散热空间预留时，可以直接通过模型检查风罩周边是否有结构遮挡进风通道，避免装机后出现散热不足导致的主轴过热问题。机身侧面的接线盒结构也做了完整还原，接线盒的出线方向、盒体固定螺栓位置、接线盒与机身的连接凸台尺寸都准确呈现，设计人员在布置设备走线槽、防护拖链时，可以提前预留接线盒的操作空间，避免出现走线干涉、接线时没有扳手操作空间的问题。

　　从功能特性来看，这款1.5kW功率的风冷主轴额定转速区间覆盖常规的非金属雕刻、软金属钻铣加工需求，风冷的冷却方式可以实现连续低速大扭矩加工时的稳定散热，不会出现水冷主轴在低温环境下管路冻堵的问题，适合在没有恒温车间的小型加工场景使用。建模过程中没有做内部的绕组、轴承细节，因为这类内部结构对于设备整体布局、安装设计的参考价值极低，反而会增加模型的冗余数据，所有外部的操作、安装、维护相关的结构都做了完整还原，包括机身侧面的铭牌安装位、警示标识的粘贴区域都预留了对应位置，方便设计人员在做设备外观设计时直接匹配标识位置。

　　在安装边界的校核上，模型的最大外轮廓尺寸、主轴伸出端的最大回转半径、接线盒的最大突出高度都做了准确标注，设计人员在做设备的Z轴行程限位设计、防护罩开合空间设计时，可以直接参考模型的外轮廓做碰撞检查，避免出现行程预留不足导致的主轴碰撞护罩的问题。底座安装面到主轴中心的高度尺寸是这类主轴安装的核心参数，建模时严格按照实物尺寸还原，保证安装后主轴中心高与设备的导轨面、工作台面的尺寸匹配，不用额外做调整垫片的补偿设计。

　　整体建模逻辑完全服务于工程设计实际需求，没有做多余的装饰性结构，所有可见的外部结构都对应实际零件的装配关系，比如前端盖与机身的定位止口、接线盒与机身的密封面、底座与机身的连接螺栓位置都有准确体现，既可以用于设备前期的方案布局演示，也可以用于安装结构的详细设计参考，甚至可以作为设备操作手册、维护手册的三维插图素材使用。
