立式电气盒钣金结构三维设计作品

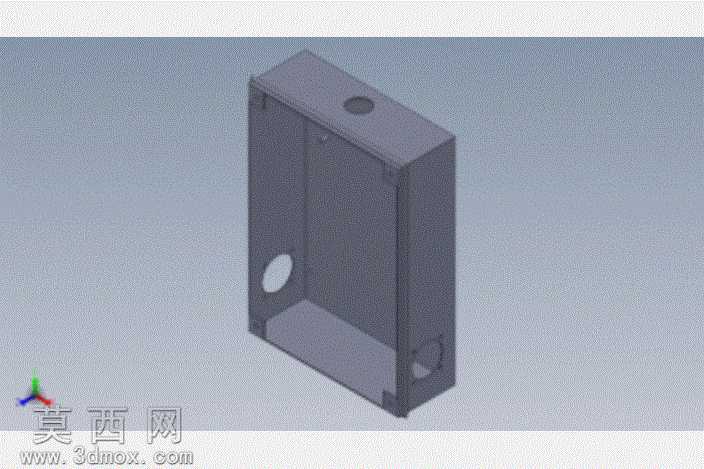

本作品为立式电气盒的三维结构设计，采用钣金类壳体的建模思路完成整体构建，建模过程中优先遵循电气防护类壳体的实用设计原则，先通过草图绘制确定盒体的整体外轮廓尺寸，再通过拉伸、抽壳等基础特征命令生成盒体的基础主体结构，后续针对盒体的安装、走线需求逐一完成细节特征的设计。盒体整体采用立式长方体布局，在顶面设计有圆形穿线孔位，可适配顶部进线的布线场景，侧面分别设置不同直径的圆形开孔，用于侧面走线、安装操作按钮或者外接接头，底部预留有安装固定的卡位结构，可直接将盒体卡装在对应安装基座上，无需额外设计复杂的固定连接件。建模过程中对钣金折弯处的圆角做了统一规范处理，既避免锐边带来的安装安全隐患，也符合钣金加工的工艺要求，所有开孔的位置都经过尺寸校核，保证孔位边缘与盒体侧壁的间距满足结构强度要求，不会出现安装时侧壁开裂的问题。材质方面默认赋予常规冷轧钢板的哑光灰材质效果，还原工业电气盒的真实外观质感，渲染时采用柔和的均匀打光方式，清晰呈现盒体的立体结构、各个开孔的位置以及内部的空腔结构，方便使用者直观了解盒体的内部可用空间，判断内部可容纳的电气元件尺寸。整体设计兼顾了加工工艺性与实际使用需求，结构简洁规整，没有冗余的装饰特征，所有结构特征都服务于电气元件容纳、走线、安装固定的核心功能，可直接用于后续的钣金加工生产参考，也可作为电气布线设计的基础载体模型，适配各类小型电控系统的外壳使用需求。
