立式多辊苹果破碎研磨设备结构设计

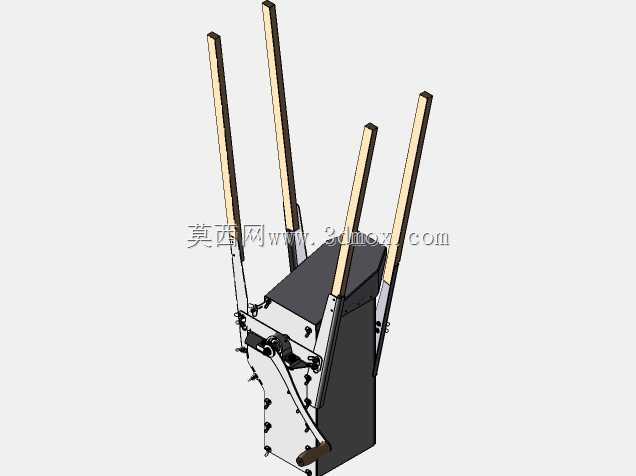

　　这款苹果研磨设备主要面向小型果酒酿造、鲜榨果汁加工场景设计，可完成苹果类硬质水果的粗破碎与细研磨工序，替代传统人工切碎、捶打作业，降低果料预处理环节的人工投入。设备采用立式落地布局，四根倾斜布置的导向支撑柱沿主机座周向分布，既作为上部进料导料结构的支撑骨架，也可在进料时对整果进行初步导流，避免果料堆叠卡滞，支撑柱采用矩形截面型材焊接成型，柱身与主机座连接处设置三角加强筋，抵消果料下落冲击带来的侧向弯矩，保证设备运行时的结构稳定性。

　　主机破碎腔采用侧开式检修结构，腔体内置交错布置的研磨辊与切削刀片，进料端的切削刀片先将整果切割为2-3cm的果块，随后果块进入研磨辊间隙，通过辊面的凸棱挤压、揉搓完成果料细化，出料粒度可通过调整研磨辊间隙实现控制，适配果酒酿造、果汁压榨等不同工艺对果料粒径的要求。设备侧部设置的手摇驱动机构可在无电力供应的户外作业场景下使用，也可配套电机驱动模块实现连续自动化作业，驱动端设置过载保护销，当果料中混入硬质异物时，保护销先行剪断，避免刀片、研磨辊受冲击崩损。

　　从安装边界来看，设备整体占地尺寸约为0.6㎡，底部预留四个地脚螺栓安装孔，可直接固定于水泥地面或配套移动机架上，进料口高度适配常规作业人员站立操作的抬手高度，无需额外搭建进料平台，出料口距离地面高度预留足够的接料容器放置空间，可直接对接周转桶、压榨机进料端，减少果料中转环节的损耗。设计过程中针对果料加工的卫生要求，所有与果料接触的结构件均采用圆角过渡设计，无清洁死角，表面粗糙度控制在Ra1.6以下，便于作业后冲洗清洁，避免果料残留滋生细菌。

　　设备的支撑柱倾斜角度经过反复校核，既保证导料过程中果料可依靠自重顺利滑入破碎腔，也避免角度过陡导致果料下落速度过快造成切削刀片负载骤增，柱身外侧设置的防护挡板可防止果料破碎过程中汁液飞溅，同时避免作业人员肢体意外接触运动部件。破碎腔壳体采用厚度5mm的板材折弯焊接成型，腔体内壁贴合食品级耐磨衬板，衬板磨损后可单独更换，降低设备后期维护成本，驱动轴两端采用带密封圈的深沟球轴承，可阻挡果料汁液、果渣进入轴承内部，延长轴承使用寿命。

　　在功能拓展性上，设备进料端可配套加装自动送料斗，实现连续进料作业，出料端可配套输送泵将研磨后的果料直接泵送至后续发酵、压榨工序，适配小型加工厂的连续化生产线布局。针对苹果果料含果酸的特性，所有与果料接触的金属部件均做钝化处理，避免果酸长期腐蚀造成金属离子析出影响成品风味，手摇驱动机构的手柄采用防滑绝缘材质包裹，手动作业时可减少操作人员的手部疲劳。设备整体结构无复杂液压、电控元件，日常维护仅需定期检查轴承润滑情况、刀片磨损程度即可，对操作人员的技术要求较低，适合小型作坊、农户自营加工场景使用。
