立式水果破碎研磨处理设备结构设计

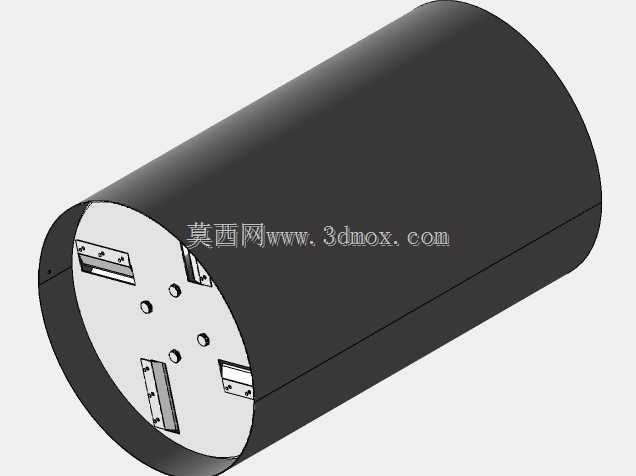

这款立式研磨破碎设备主要面向小型果蔬加工场景，可用于苹果等硬质果肉的破碎研磨作业，在果酒酿造、果脯加工、鲜榨果浆预处理等环节都能适配，相比传统卧式破碎设备，立式结构更适配小批量加工车间的紧凑布局，安装时不需要预留过大的侧向操作空间，设备主体为圆柱立式筒体，进料口设置在筒体顶部，可直接对接果蔬清洗后的出料输送带，也可适配人工投料场景，筒体底部设置研磨出料区，处理后的果浆可直接流入下方接料容器或输送管道。

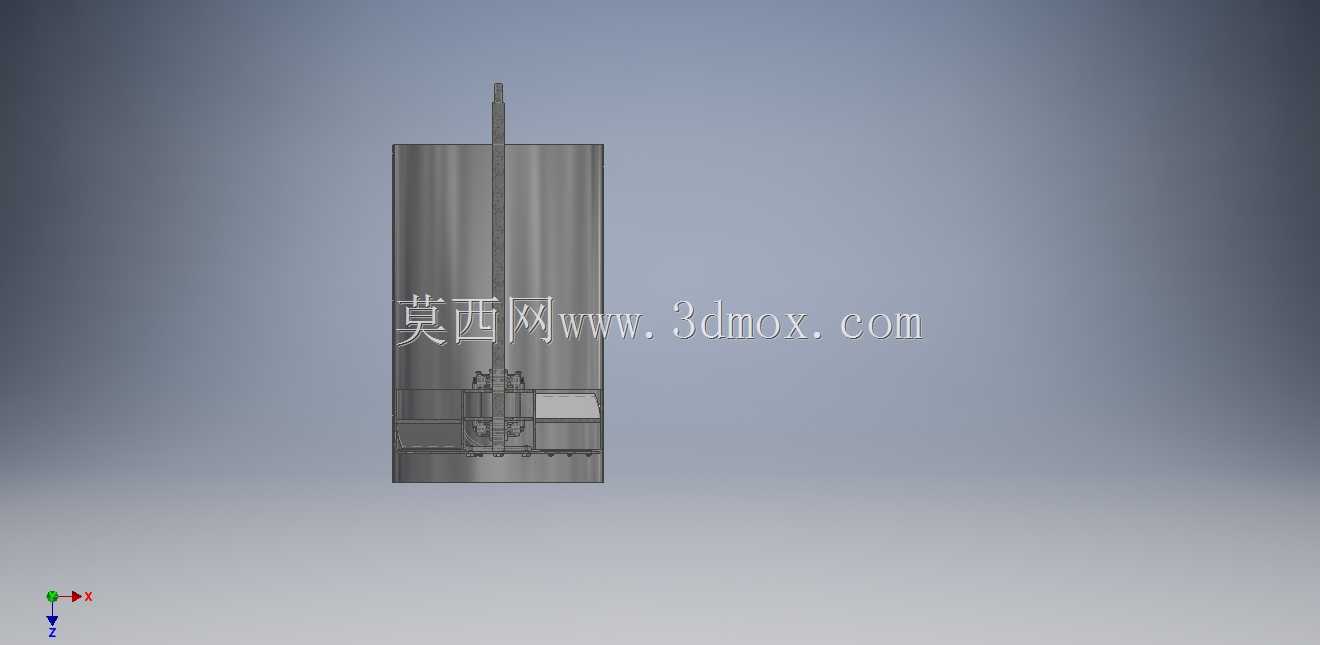

从结构设计逻辑来看，设备核心研磨组件采用同轴立式布置，中心传动轴贯穿筒体上下，上部设置导流拨料结构，投入的苹果块进入筒体后先被拨料齿打散，避免果块在进料口堆积卡滞，中部区域设置多层剪切破碎刀组，刀组间隙从进料端到出料端逐步收窄，先将大块果料切割为1-2cm的碎块，再推送至下部研磨区，下部研磨区采用定转子配合的研磨结构，定盘固定在筒体内壁，转子随中心轴转动，两者之间的间隙可根据出料粒度需求调整，最小可将果料研磨至细腻浆状，满足不同加工工艺的粒度要求。

筒体采用食品级不锈钢材质设计，内壁做镜面抛光处理，减少果料残留挂壁，也便于日常清洗维护，筒体侧面设置快开式检修口，不需要完全拆解设备即可更换磨损的刀组或研磨盘，降低日常维护的工作量。设备的安装边界需要注意，筒体底部需要预留至少200mm的出料操作空间，顶部进料端需要根据投料方式预留对应的对接空间，中心轴的驱动端设置在筒体顶部，可适配齿轮减速电机直连传动，传动效率更高，运行时的振动更小，不需要额外做厚重的混凝土基础，普通硬质水泥地面即可安装固定，设备整体高度控制在1.2米左右，筒体直径约300mm，单批次处理量可适配小型加工门店或农户自产加工的需求，单次投料可处理5-8kg果料，连续作业时每小时可处理100-150kg鲜果，完全覆盖小体量加工场景的产能需求。

在实际使用场景中，这款设备还可适配梨、桃子等质地相近的水果破碎作业，只需要调整下部研磨盘的间隙即可适配不同水果的破碎粒度要求，刀组采用可拆卸式设计，针对不同硬度的果料可更换对应刃口角度的刀片，比如处理硬度更高的山楂等果料时，可更换刃口角度更大的破碎刀，减少刀片崩刃的风险。设备的密封结构采用食品级硅胶密封圈，传动轴穿过筒体的位置设置双重密封，避免果浆渗入轴承部位造成设备损坏，也防止润滑油脂污染加工物料，符合食品加工设备的卫生要求。
