立式鲜果破碎研磨设备结构设计

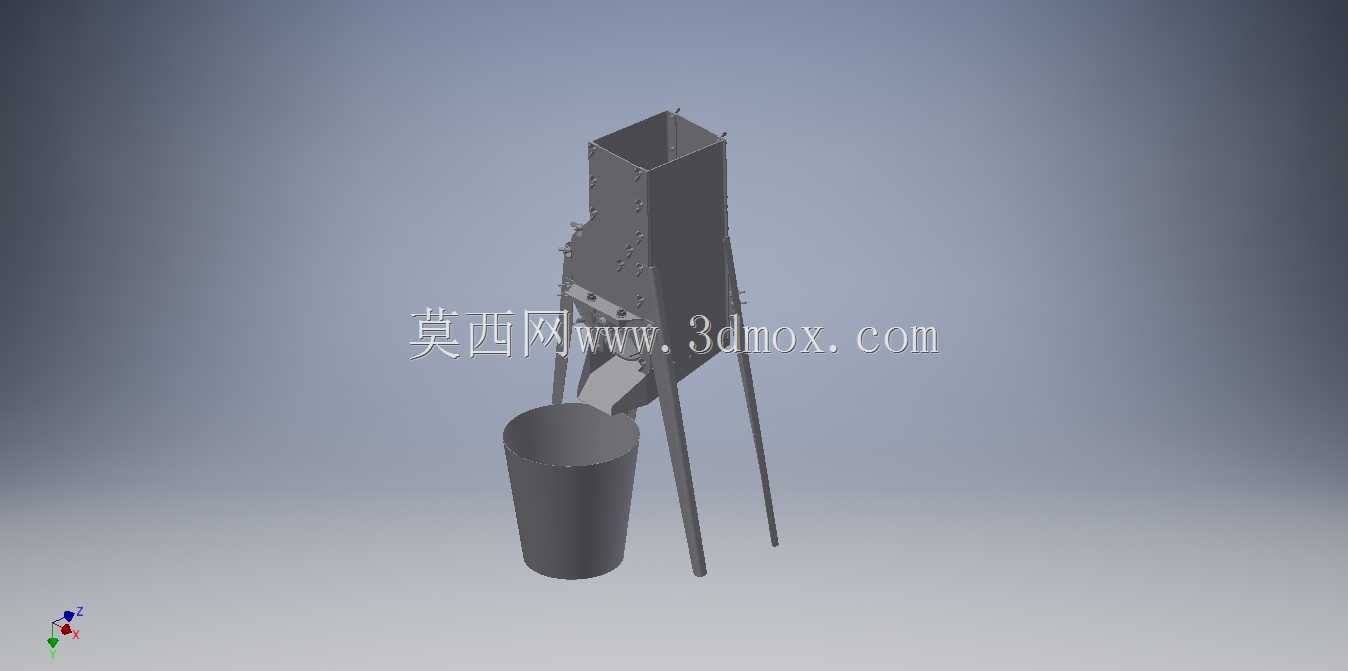

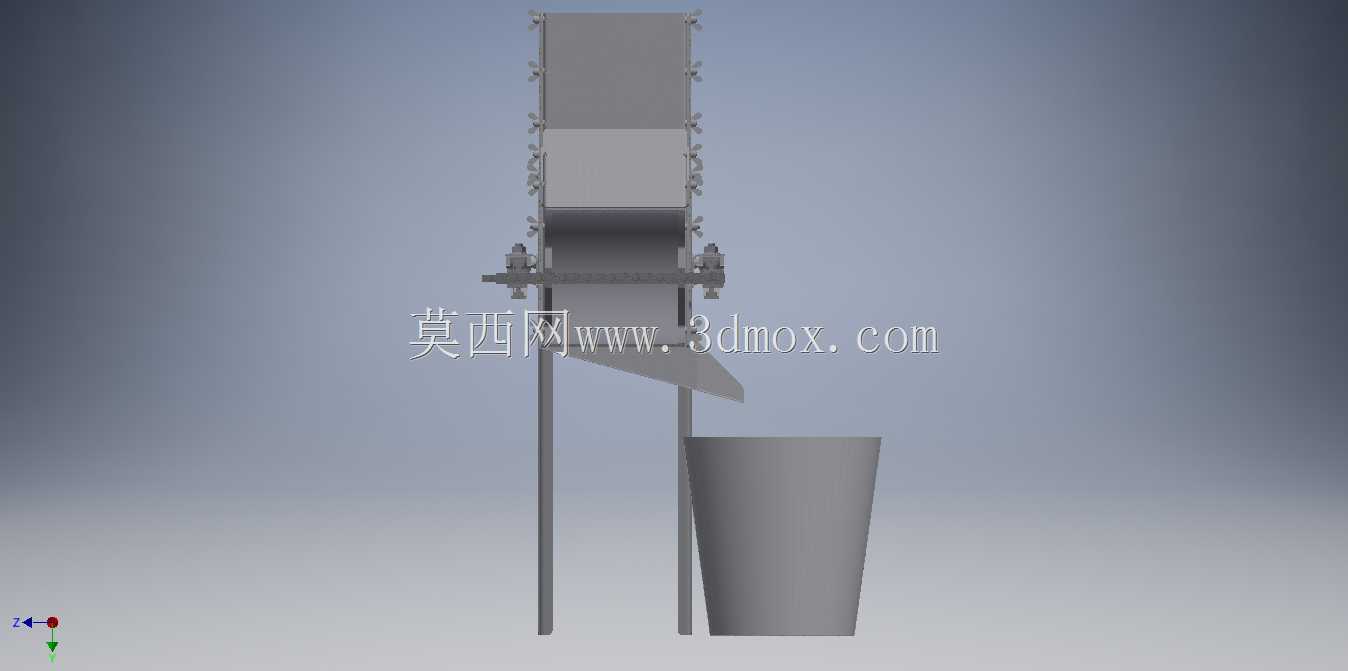

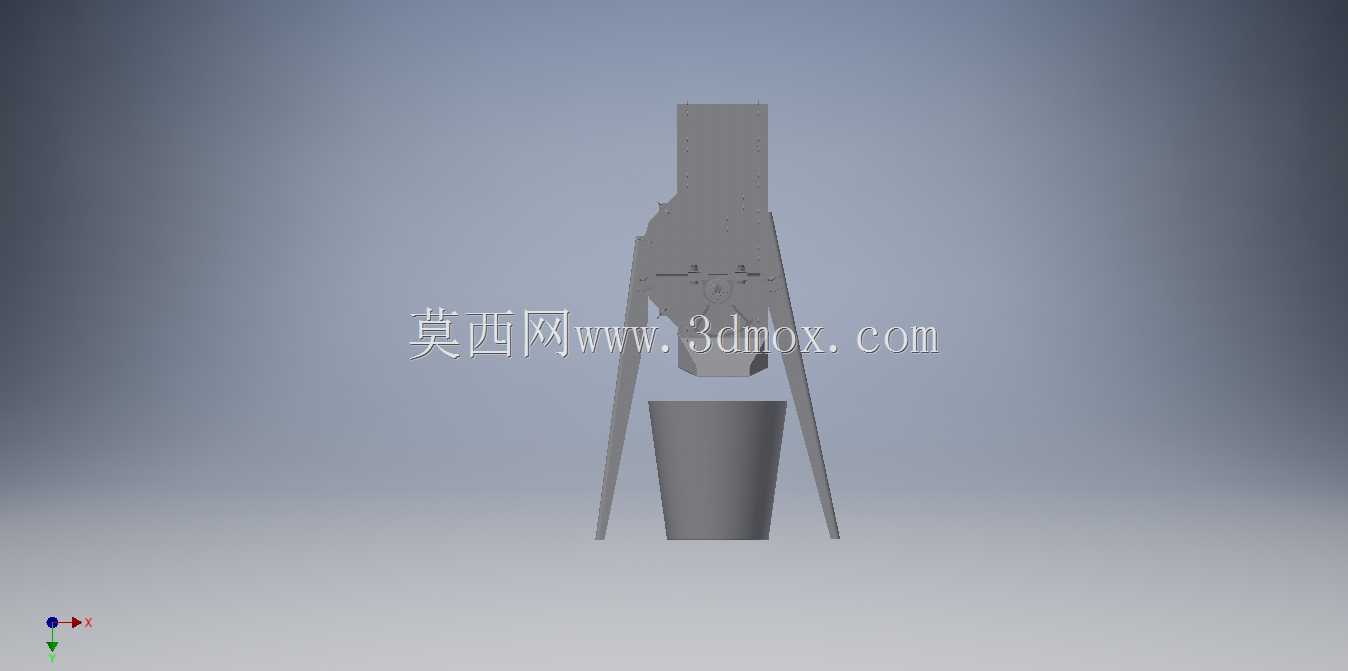

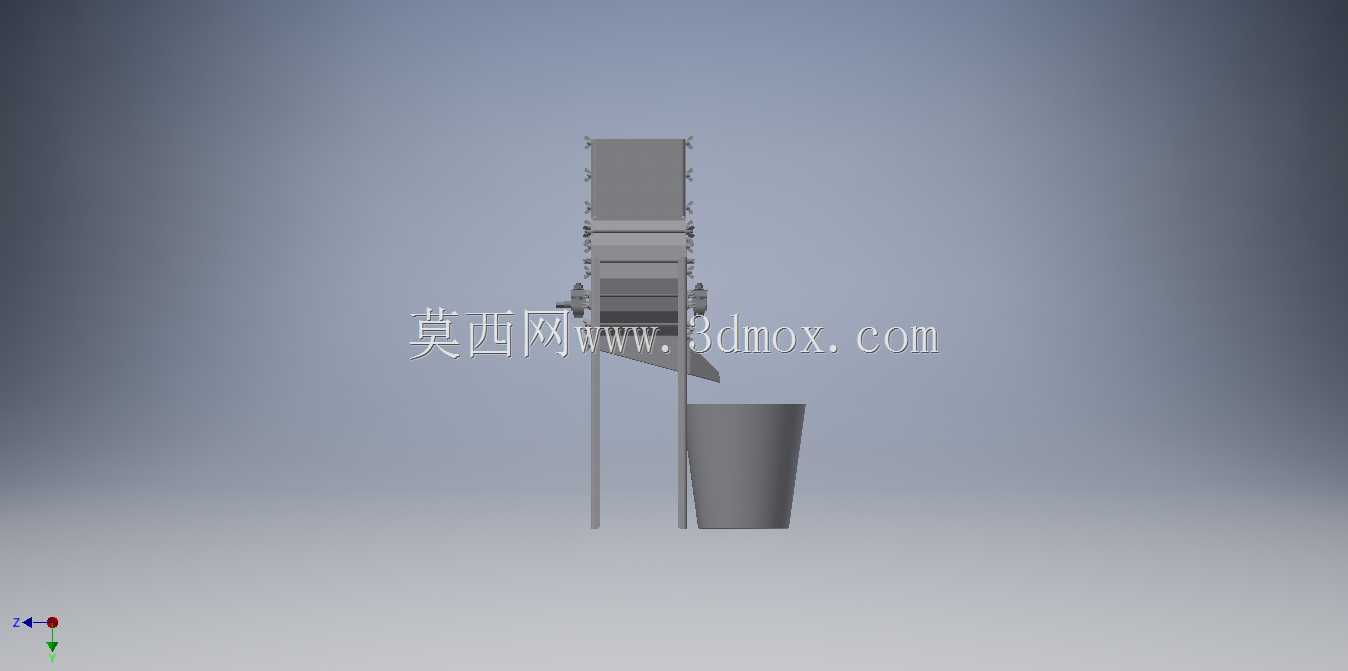

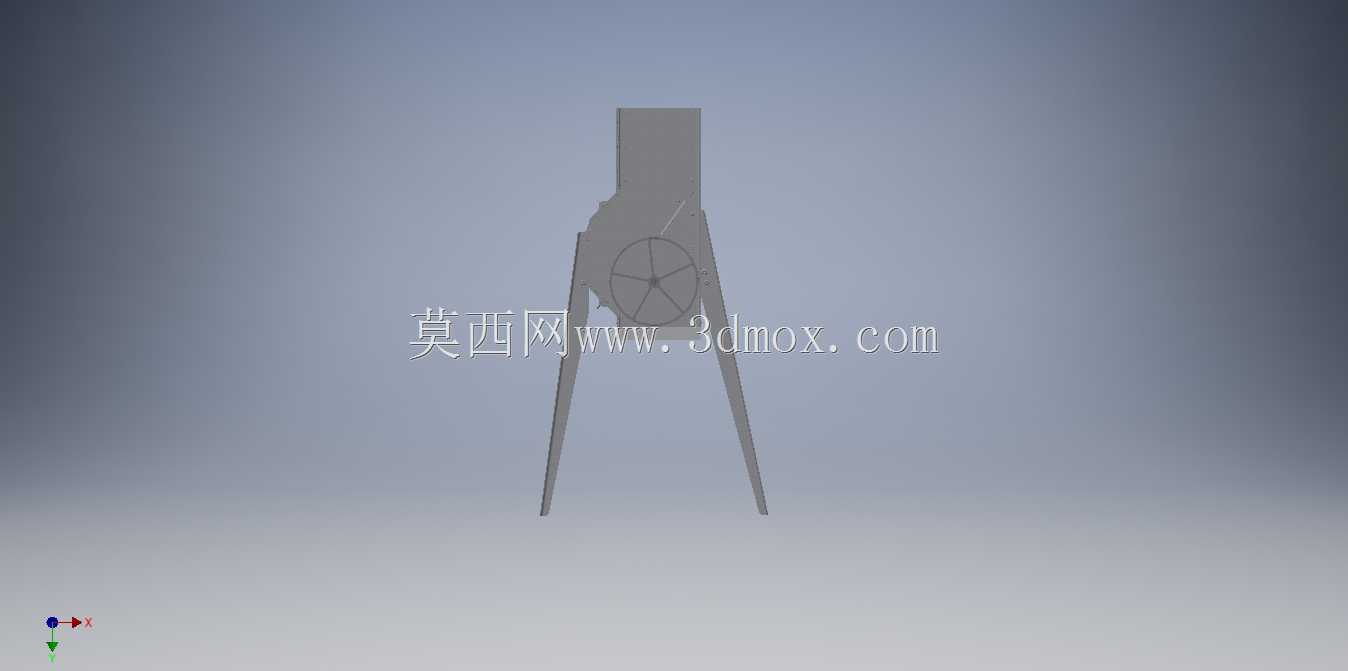

　　在鲜果初加工、小型果酒酿造、果园残次果资源化处理场景中，这类立式破碎研磨设备是前端处理环节的核心作业单元，区别于大型工业级破碎生产线，该款设备的结构设计更偏向中小型加工场景的灵活部署需求，整体采用立式排布结构，将进料、破碎、动力传导、出料模块沿垂直方向整合，大幅压缩了设备的水平占地空间，适配小型加工车间、家庭作坊式生产的场地边界条件。从功能实现逻辑来看，设备上部的敞口式进料斗采用倒锥台结构设计，大口径上沿能够承接整颗鲜果的批量投入，锥面的倾斜角度经过反复校核，能够保证鲜果依靠自重顺畅滑入下方的破碎腔，不会出现物料卡滞、架桥的问题，进料斗与下方腔体采用快拆式卡扣连接，日常作业结束后可以快速拆卸完成内部残留果料的清理，

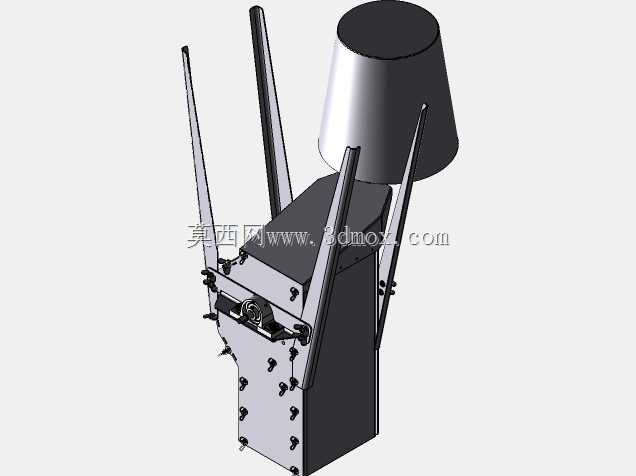

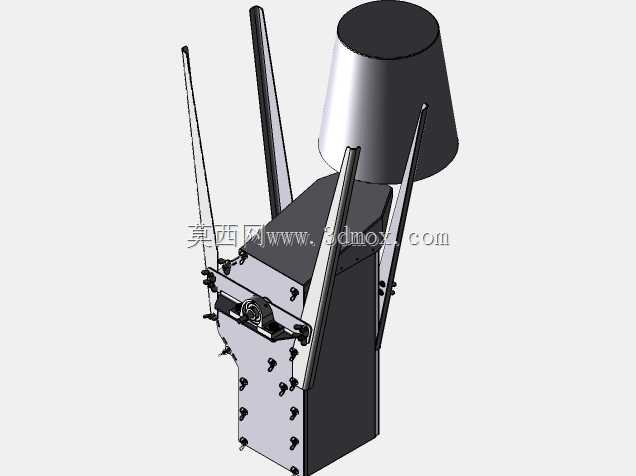

　　避免果料残留发酵滋生杂菌，符合食品加工场景的卫生要求。破碎腔作为设备的核心功能段，内部集成了多组交错排布的破碎刀组与研磨辊结构，鲜果进入腔体后首先被高速旋转的动刀切割成小块，随后进入下方的研磨间隙，通过定刀与动磨盘的相对挤压、剪切作用，将果块进一步研磨成均匀的果浆颗粒，刀组与磨盘的间隙可以根据实际加工需求调整，针对苹果这类质地偏硬的仁果类原料，可以将间隙调至较小档位获得更细腻的浆料，若处理质地偏软的浆果类原料则可以适当放大间隙，避免过度研磨导致果籽破碎释放苦涩物质影响成品风味。设备的动力传导结构全部集成在中部的立式机架内部，传动带、轴承座等运动部件全部做了封闭防护处理，既能够避免作业过程中果料、汁水溅入传动部件造成磨损腐蚀，

　　也能够防止操作人员误触运动部件引发安全事故，机架外侧预留的多组安装孔位，既可以将设备通过膨胀螺栓固定在水泥作业台面上，也可以配套移动支架实现不同作业点位的灵活转场，适配多场景的作业需求。设备下部的出料段采用斜向导流结构，研磨完成的果浆能够顺着导流面自然流出至下方的承接容器，导流面做了圆弧过渡处理，不存在卫生清理死角，不会出现果料堆积残留的问题。从安装边界尺寸来看，设备整体高度控制在单人可操作的合理区间，进料斗上沿高度适配成年人站立作业的操作高度，不需要额外搭建操作平台，设备的水平投影尺寸不足0.3平方米，即使是狭小的作业空间也能够完成部署，整机的重量分布经过优化，重心落在设备底部中心位置，

　　即使是高速作业状态下也不会出现明显的振动偏移，不需要额外做配重固定。在结构设计的细节上，所有与果料接触的部件都采用了符合食品接触要求的材质设计，棱角位置全部做了圆弧倒钝处理，既避免了清洁过程中划伤操作人员，也不会出现物料挂壁的问题，设备外侧的支撑支腿采用可调节高度的结构设计，能够根据不同的承接容器高度调整设备出料口的离地间隙，适配不同规格的料桶、输送装置接料需求。这类设备的三维结构设计过程中，重点校核了刀组的动平衡参数，避免高速旋转过程中出现振动过大的问题，同时对传动部件的载荷做了冗余设计，即使短时间内投入超出额定处理量的鲜果，也不会出现传动部件卡死、损坏的问题，能够适应小型加工场景下非连续、投料量波动较大的作业特点，相较于卧式破碎设备，立式结构的汁水泄漏风险更低，设备清洁维护的工作量更小，更适合鲜果处理这类对卫生要求较高的加工场景。
