传动系统用多铰接位惰轮臂结构件

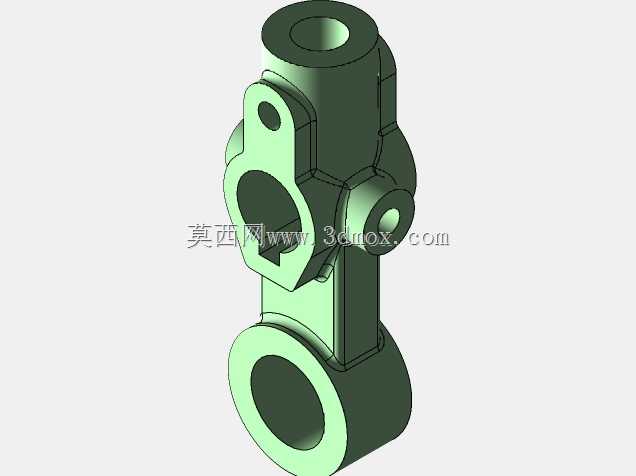

　　该惰轮臂属于机械传动系统中的张紧调节类承载构件，主要应用在需要对传动带、传动链进行张紧度动态调整的设备场景中，常见于小型动力传输单元、精密传动模组、便携动力工具的传动链路内，核心作用是为惰轮提供稳定的安装支撑，同时通过自身的铰接位配合张紧调节机构，抵消传动件长期运行产生的松弛量，保证传动链路的啮合精度与传动效率，避免传动带跳齿、链条松脱抖动等故障出现。从结构设计来看，该零件采用一体化铸造成型后机加工的工艺路线设计，整体为长条形变截面臂状结构，上下两端分别设置大直径同轴铰接孔，上端孔用于将整个臂体铰接安装在设备的固定机架座上，作为整个张紧臂的摆动回转支点，孔内可镶嵌耐磨衬套降低铰接转动时的磨损量，延长构件的维护周期；

　　下端大直径孔用于安装惰轮轮体，孔位的同轴度、端面垂直度公差按照IT7级精度设计，保证惰轮安装后转动无偏摆，不会出现传动带单侧磨损的问题。臂身中部靠上位置设置的小型凸台铰接孔，用于连接张紧调节螺杆或者张紧弹簧的挂接端，通过调整该铰接点与机架支点的相对位置，即可改变下端惰轮的空间位置，实现对传动件张紧度的精准调节，该凸台与臂身采用圆弧过渡结构，避免应力集中导致的臂体疲劳断裂，适配长期往复摆动的交变载荷工况。臂身侧面的小型凸台定位孔，用于安装张紧位置的限位传感器触发块，或者作为润滑脂注油通道的接口，可在维护时直接向铰接孔内注入润滑脂，无需拆解整个臂体结构。从安装边界来看，该零件的整体外轮廓无突出的尖锐棱角，

　　所有棱边均做了R2-R3的倒圆角处理，安装时上端铰接孔的轴线与下端惰轮安装孔的轴线平行度公差控制在0.02mm以内，中部调节铰接孔的轴线与两端孔轴线保持空间垂直，保证调节过程中臂体摆动无卡滞，不会对惰轮产生附加的轴向载荷。整个臂体的截面厚度根据受力分布做了差异化设计，靠近上下铰接孔的位置截面厚度更大，臂身中段在保证结构强度的前提下做了局部减薄处理，既降低了零件自身重量，减少摆动时的惯性冲击，也能满足长期承载下的结构刚度要求，不会出现臂体形变导致的张紧力失效问题。
