前置驱动用电动马达结构设计

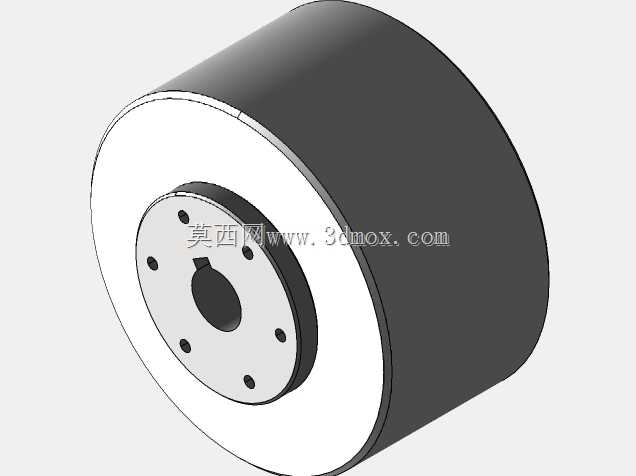

　　这款前置电动马达的结构设计，核心围绕紧凑安装空间下的动力输出需求展开，在小型代步设备、轻型输送装置、便携动力单元的前置动力布局场景中，这类结构的应用十分广泛。从安装边界来看，马达采用圆柱形主体外壳设计，前端集成带定位孔的安装法兰，法兰面均匀分布6个安装固定孔，中心输出轴带标准键槽，可直接与负载端的传动件配合传递扭矩，无需额外加装转接法兰，能有效缩减动力单元的轴向安装尺寸，适配安装空间局促的前置布局场景。设计过程中优先考虑了传动同轴度的保证，前端法兰与主体外壳的同轴度公差控制在0.02mm以内，输出轴与法兰安装面的垂直度公差满足精密传动要求，避免运行过程中出现偏磨、振动超差的问题。转子组件与外壳的配合采用过盈定位加周向止动的结构，

　　能承受额定工况下的扭矩波动，不会出现转子与外壳相对滑移的故障。从功能特性上看，这类前置马达的输出端直接朝向负载侧，省去了中间传动的联轴环节，动力传递效率更高，同时圆柱形外壳的散热面积更大，连续运行时的温升控制更优，适合长时间持续工作的工况。在结构细节处理上，输出轴的键槽位置做了退刀槽设计，方便传动件的装配与拆卸，法兰上的安装孔采用沉孔结构，固定螺栓安装后不会突出法兰端面，避免与周边结构件发生干涉。外壳的壁厚经过强度校核，既能承受运行过程中的径向电磁力与振动载荷，又不会过度增加整体重量，满足前置布局对部件重量的控制要求。实际选型适配时，可直接通过前端法兰的安装孔位完成定位固定，输出轴通过平键与负载连接，接线端布置在马达尾部，

　　不会与前端的安装结构、传动部件产生空间干涉，布线走向更规整。这类结构的马达在设计时还考虑了维护便利性，前端盖与主体外壳采用可拆卸连接，后期维护时可直接拆开前端盖检查轴承、转子的磨损情况，无需完全拆解整个马达，降低现场维护的工作量。
