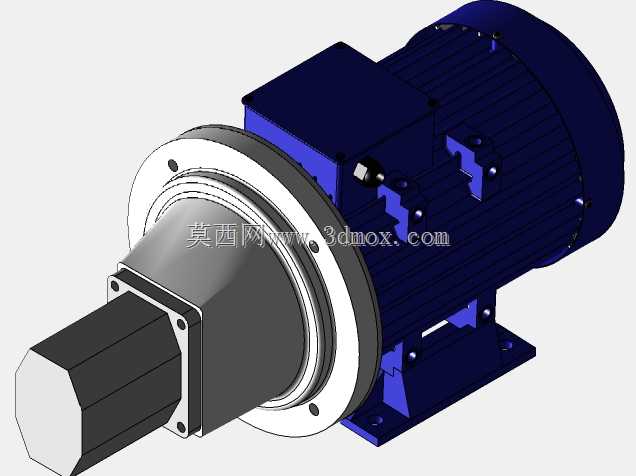

带液压泵集成结构的3kW动力电机

　　这款集成液压泵的3kW动力单元，在中小型液压站、机床辅助液压回路、小型工程机械执行机构驱动场景中有着广泛适配性，区别于传统电机与液压泵分体安装的结构，它将泵体直接集成在电机输出端，省去了联轴器、泵安装支架等中间连接部件，能大幅缩减液压动力单元的整体安装占用空间，对于布局紧凑的移动式液压设备、小型自动化生产线的液压工位来说，这种集成结构能有效降低安装对齐的调试难度，避免分体安装时出现的同轴度偏差导致的轴承磨损、泵体振动过大等常见工程问题。从结构设计逻辑来看，电机本体采用标准铸铁机座搭配底脚安装结构，安装孔位的中心距、轴伸的配合公差都沿用了常规Y系列3kW电机的通用尺寸边界，能直接替换原有同功率等级的分体式电机泵组，

　　不需要对设备的安装底座做额外改造，降低了设备改型的适配成本。集成在输出端的液压泵采用法兰直连的方式与电机端盖配合，连接止口的配合公差控制在H7/js6的过渡配合区间，既能保证装配时的同轴度精度，也能在后期维护时快速拆卸泵体进行密封件更换、磨损件检修，不需要整体拆解电机结构。电机的接线盒设置在机座侧上方，接线口的朝向可以根据安装场景旋转调整，适配不同方向的走线需求，避免液压管路与电缆走线出现干涉。在实际运行工况中，这种集成结构的动力单元因为省去了中间传动环节，传动效率相比分体联轴器连接的结构有小幅提升，同时运转时的整体振动量更低，能减少连接部位的紧固件松动风险。设计过程中针对泵体与电机连接部位的密封做了双重结构处理，

　　在电机输出轴位置设置了骨架油封与挡油环的组合结构，避免液压泵出现微渗油时油液渗入电机绕组，提升长期运行的可靠性。安装边界上，电机底脚的安装孔为长圆孔设计，允许安装时存在小范围的位置调整余量，输出轴端的泵体最大外圆直径控制在合理范围，不会超出电机机座的侧面投影边界，方便在狭窄的设备舱内完成布置。从选型适配角度来说，这款动力单元适合额定压力在16MPa以内的中小型液压系统，能够为油缸驱动、液压夹具锁紧、小型液压执行元件提供稳定的动力输出，集成结构的设计也减少了外部管路的连接点，降低了液压系统的泄漏风险，对于设备集成商来说，能减少现场装配的工作量，缩短设备的组装调试周期。
