通讯设备用带腰型孔安装固定基座

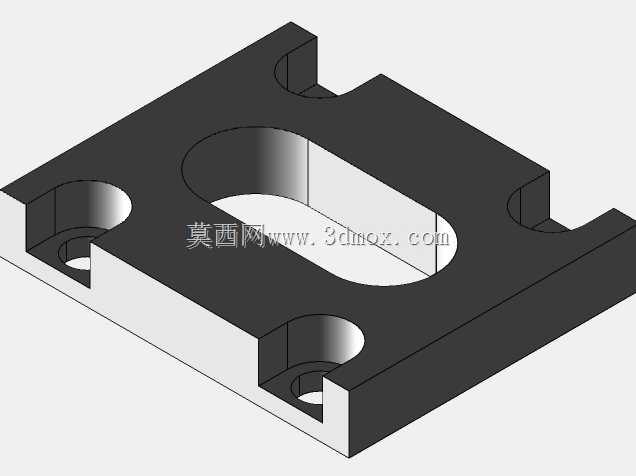

　　这款固定基座主要应用于通讯终端设备内部的模组安装场景，常见于小型通讯交换单元、信号转接模块的内部承载结构，用来将核心功能电路板或者转接组件稳固锁定在设备壳体内部，避免设备在运输、运行过程中出现组件移位、接插件松脱的问题。从结构设计来看，基座整体采用矩形板式主体，四个角位设置了带沉台的安装通孔，沉台深度刚好匹配标准内六角圆柱头螺钉的头部高度，安装后螺钉头部不会突出基座表面，不会干涉上方搭载组件的放置，也能避免螺钉凸起刮伤其他线路或者元件。基座中部开设的长圆形腰型孔是核心功能结构，这个孔位一方面可以给下方穿过的排线、射频连接线留出足够的走线空间，避免线缆被基座挤压造成信号传输损耗或者线芯破损，另一方面腰型孔的边缘做了0.

　　2mm的倒角处理，不会割伤线缆外被，在装配的时候也能给线缆调整留出一定的余量，不需要严格对准圆孔位置，降低装配对位的难度。基座两侧的缺口结构是为了适配设备壳体内部的定位凸筋，装配的时候可以直接顺着凸筋滑入安装位，不需要额外调整左右位置，能有效提升流水线装配的效率，同时缺口的侧壁和壳体凸筋贴合后，也能限制基座在水平方向的窜动，即使设备受到横向的冲击载荷，基座也不会出现偏移。从安装边界来看，基座的整体厚度控制在6mm，底部和设备壳体接触的面做了平面度处理，平面度公差控制在0.05mm以内，保证安装后基座不会出现翘曲，上方搭载的组件可以保持水平状态，避免接插件对位不准出现插针弯曲的问题。四个安装孔的中心距按照通讯设备通用安装孔位标准设计，

　　可以兼容同系列多款不同功能的模组安装，不需要重新在壳体上打孔，提升了零件的通用率。基座的材质设计上选用常用的6061铝合金，表面做黑色阳极氧化处理，一方面可以提升零件的耐腐蚀性能，在南方高湿度的使用环境下也不会出现锈蚀，另一方面黑色表面可以减少设备内部的光线反射，避免对光通讯元件造成信号干扰。在建模过程中，所有的棱边都做了最小R0.3的圆角处理，没有尖锐的边角，既可以避免装配工人被划伤，也能减少零件在热处理或者表面处理过程中出现应力集中开裂的问题。腰型孔的位置经过反复校核，刚好对准下方电路板的走线区域，不会遮挡电路板上的贴片元件，同时基座的边缘距离设备壳体的内壁预留了1mm的间隙，避免壳体注塑成型的收缩变形导致基座无法顺利装入。
