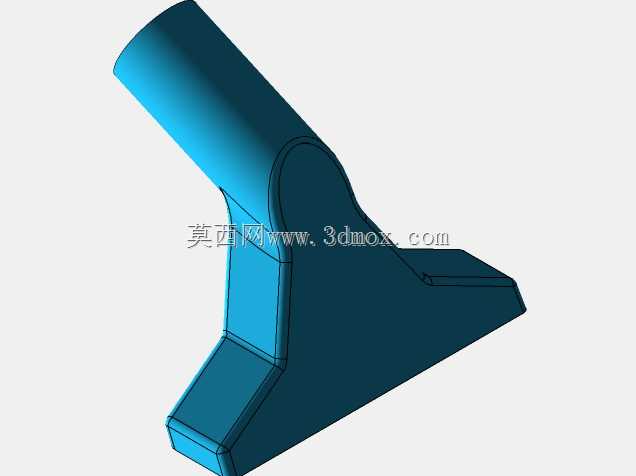

通讯设备用斜向支撑连接结构件

　　该结构件为通讯设备配套的斜向支撑连接组件，主要应用于户外通讯基站附属设备、手持通讯终端配套支撑工装、桌面通讯信号中转设备的机身连接部位，承担斜向载荷传递、部件角度定位、结构强化支撑的核心作用。在实际使用场景中，这类支撑件多处于设备的受力转折位置，需要同时承接上部柱状组件的竖向载荷与下部安装基面的水平支撑反力，抵消设备使用过程中产生的侧向扭力，避免连接部位出现应力集中导致的结构开裂。从结构设计逻辑来看，该零件采用一体化成型思路，上部为等径直筒段，可直接套接对应直径的柱状通讯组件，筒段内壁预留均匀配合公差，既保证装配时的插拔顺畅，又能避免配合间隙过大导致的组件晃动；下部为三角延展式安装基面，基面做了加厚处理，

　　三个方向的延展边可分散安装面的压应力，安装时可通过基面预留的沉孔位完成与设备主壳体的螺丝锁附，锁附后基面与壳体完全贴合，不会出现局部翘曲。斜向过渡区域采用大圆弧平滑衔接，没有尖锐的直角转折，从根源上降低了应力集中系数，在承受交变载荷时，圆弧过渡区的应力分布更均匀，不会出现直角位置常见的疲劳断裂问题。零件表面做了均匀的壁厚设计，整体壁厚保持在2.5mm-3mm区间，既满足结构强度要求，又能控制零件自重，不会给通讯设备增加额外的负载负担。从安装边界来看，上部直筒段的轴向长度可满足套接深度要求，保证柱状组件插入后不会出现悬臂过长的问题，下部安装基面的延展宽度控制在合理范围，不会占用设备壳体过多的安装空间，

　　适配多数小型通讯设备的内部布局要求。在建模过程中，所有配合面都做了拔模斜度处理，若采用注塑工艺生产可顺利脱模，若采用金属机加工生产也可减少走刀空程，提升加工效率；直筒段与下部支撑肋的衔接位置做了局部加厚，在不增加整体壁厚的前提下强化了转折位置的结构强度，兼顾了轻量化与结构可靠性。这类支撑件在实际应用中，可根据配套设备的载荷需求调整壁厚参数，也可在直筒段内壁增加防滑筋结构，进一步提升与套接组件的连接紧固度，适配不同使用场景下的装配需求。
