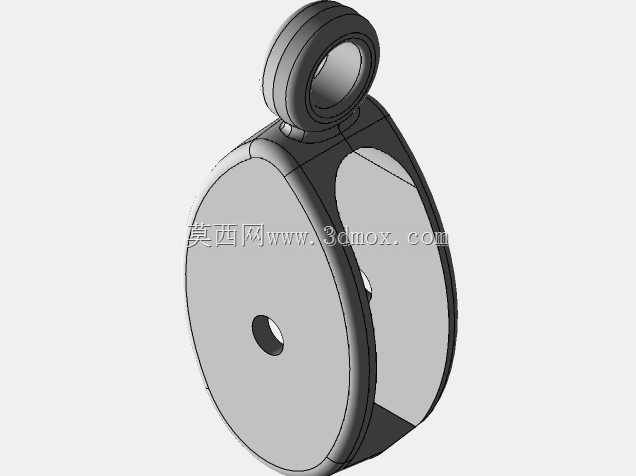

吊装导向用单轮吊环式滑轮结构

　　这款滑轮结构主要面向轻载起重、线缆牵引、小型设备吊装等场景做结构适配，日常在通讯线路架设、小型工装吊移、户外设备安装的作业环节里，这类带一体式吊环的滑轮能很好地适配绳索转向需求，避免绳索直接与硬质构件摩擦出现断丝、磨损过快的问题。从功能设计上看，顶部的一体式吊环做了圆弧过渡处理，没有尖锐棱角，既可以直接挂装在固定挂钩、吊耳上，也能穿过卸扣做二次固定，适配多种安装固定方式，不会出现挂装后应力集中导致吊环变形的问题。主体轮架采用半包式结构，两侧的护板刚好将滑轮轮体包裹在内，预留的绳索进出间隙经过尺寸校核，既能保证直径适配的绳索顺畅通过，又能避免绳索在受力偏移时从轮槽中脱出，减少作业过程中的脱轨风险。轮体中心的安装孔做了同轴度公差约束，

　　装配销轴后轮体转动顺滑，没有卡滞、偏摆的问题，轮槽的圆弧半径匹配常用的编织绳、钢丝绳外径，绳索嵌入轮槽后接触面积均匀，不会出现局部压应力过大损伤绳索表层的情况。设计过程中优先考虑了安装边界的适配性，整体结构紧凑，横向宽度控制在小尺寸范围内，即使在狭窄的安装空间里也能完成布置，不需要额外预留过大的操作空间；吊环的内孔尺寸兼顾了常用卸扣、挂钩的直径规格，不需要额外加工转接件就能完成装配。轮架与顶部吊环的衔接位置做了加厚处理，受力路径从吊环直接传递到两侧护板，再通过轮轴分散到整个轮架结构，额定载荷下的结构变形量控制在合理范围内，不会出现长期受力后衔接位置开裂的问题。实际使用时，这类滑轮不需要复杂的维护，

　　轮体转动部位的间隙预留了润滑脂填充空间，定期加注润滑脂就能保证长期转动顺畅，护板边缘做了倒钝处理，安装和调整过程中不会划伤操作人员或者绳索表层。在通讯线路施工场景里，这类滑轮可以挂在架空钢绞线上引导线缆牵引，减少线缆拖拽过程中的外皮磨损；在小型设备检修吊装场景里，搭配手动葫芦使用可以改变绳索受力方向，让吊装作业的操作空间更灵活；在工装夹具的牵引机构里，也可以作为导向轮改变牵引绳的走向，保证牵引动作顺畅无卡滞。
