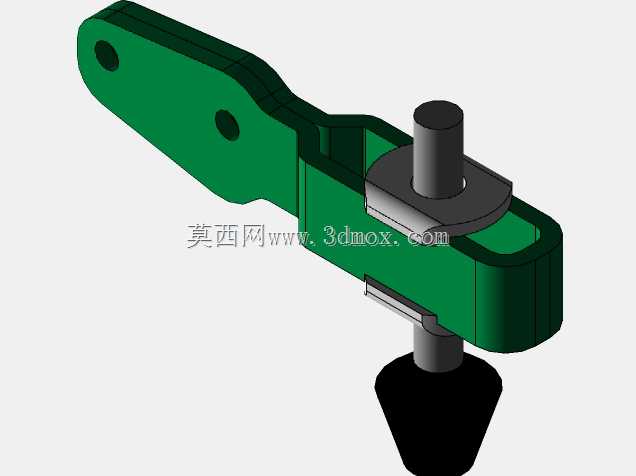

杠杆式偏心压紧夹紧机构三维结构

　　这款偏心式杠杆夹紧构件，主要面向工装夹具、小型装配工位的快速压紧场景设计，在通讯设备组装、小型电子零部件加工、轻工产品装配线的定位工位中，这类构件可以替代传统螺栓压紧结构，大幅缩短工件装夹的辅助工时。从结构逻辑来看，该构件采用长臂杠杆搭配偏心轮锁紧的组合方案，操作端的长力臂设计可以放大人工操作的输入力矩，操作人员仅需施加较小的扳动力，即可通过偏心轮的自锁行程输出足够的压紧力，偏心轮的工作曲面经过行程匹配，扳动到锁止位置后可依靠接触面的摩擦实现自锁，不会因为加工过程中的振动出现松脱，适配频繁启停、存在小幅振动的装配工位使用。安装端预留了两个同轴的销轴孔，可通过标准圆柱销与夹具基座实现铰接连接，铰接孔的位置经过力臂比例核算，

　　确保压紧行程范围内的压力输出稳定，不会出现压力突变或者行程末端压紧力不足的问题。构件的主体采用一体化的槽型结构设计，中部的开槽用于容纳偏心轮组件与压头的连接结构，既可以对内部的运动部件形成防护，避免加工过程中的切屑、粉尘落入运动副造成卡滞，也能提升整体构件的抗扭刚度，避免频繁扳动过程中臂体出现侧向变形。下端的压头采用锥面过渡的柱状结构，压头与偏心轮组件采用活动铰接连接，压紧过程中压头可以自适应贴合工件表面，即使工件的被压面存在小幅的角度偏差，也能保证接触面均匀受力，不会出现局部压痕或者压不实的情况。从安装边界来看，该构件的铰接孔中心距、臂体厚度、偏心轮的偏心距都经过匹配核算，安装时仅需在基座上对应位置加工两个销轴安装孔，

　　即可完成构件的固定，不需要额外设计复杂的连接座，适配现有多数小型工装的改装升级需求。扳动臂的长度经过人机工程优化，操作时的扳动角度控制在舒适区间，不会出现操作干涉或者需要过大操作空间的问题，适合在排布紧凑的多工位装配台面上使用。结构的运动副都采用了无额外润滑的接触面设计，日常维护仅需定期清理接触面的杂物即可，不需要频繁加注润滑脂，适配无尘装配车间的使用要求。
