铰接式环形连接传动摇臂结构件

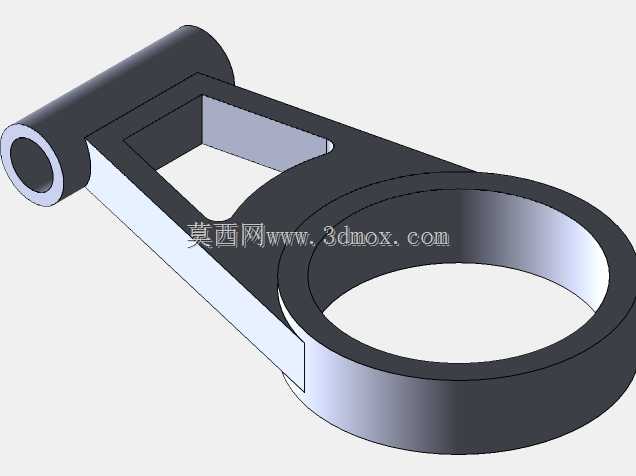

　　该结构件属于连杆传动系统中的典型铰接摇臂部件，一端的筒状铰接孔用于与固定销轴配合，作为整个摇臂的摆动回转支点，孔内壁需满足与销轴的间隙配合公差要求，保证摆动过程无卡滞、无过量窜动，孔的轴向长度根据配套销轴的安装跨度设计，确保铰接处的受力面足够，降低单位面积承压，延长铰接副的磨损寿命。另一端的大尺寸环形结构用于与被驱动的轴类或套类部件连接，环形内孔可根据配套件的外形设计对应配合公差，可通过键连接、过盈配合或者紧固件锁紧的方式实现与从动部件的刚性连接，保证动力传递过程中无相对滑移。中间的连接臂采用了镂空减重设计，在保证整体结构刚度、满足抗弯抗扭强度要求的前提下，去除了非受力区域的多余材料，既降低了零件自身重量，减少摆动过程的惯性力矩，

　　也节约了加工原材料，降低制造成本。连接臂的截面采用变厚度设计，在靠近铰接支点和环形连接端的应力集中区域适当增加壁厚，提升局部承载能力，中间过渡区域采用平滑圆弧过渡，避免直角结构带来的应力集中问题，降低交变载荷下的疲劳断裂风险。这类摇臂部件广泛应用在内燃机配气机构、自动化生产线的连杆传动工位、轻工机械的往复摆动机构、工程机械的操纵连杆系统中，工作时以一端铰接点为回转中心，将输入端的直线往复运动或者旋转摆动转化为另一端环形连接部件的设定轨迹摆动，实现动力的传递或者动作的换向。设计过程中需要重点校核两个安装孔的中心距尺寸公差，该尺寸直接决定传动机构的行程精度，同时要保证两个孔的轴线平行度，避免安装后出现别劲、卡滞的问题，

　　铰接端的外圆与内孔的同轴度、环形端的内外圆同轴度都需要控制在合理形位公差范围内，保证零件运转的平稳性。安装时需要注意铰接端的轴向定位，通过轴用挡圈或者轴肩限制摇臂的轴向窜动，环形连接端与从动部件装配时要保证结合面贴合紧密，避免传动过程中出现冲击载荷。零件的材质通常根据使用场景的载荷特性选择，轻载工况可采用工程塑料或者铝合金材质降低重量，中重载工况则选用优质碳素结构钢或者合金结构钢，配合表面做淬火处理提升耐磨性能，非配合表面做发黑或者喷塑处理提升防锈能力。
