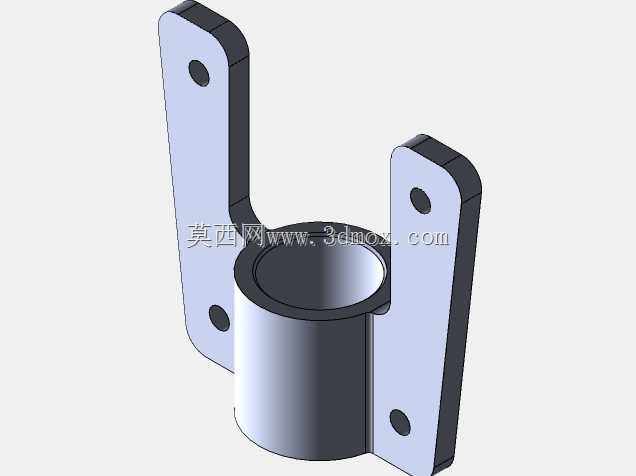

双立耳铰接式圆柱套筒连接支座结构

　　该结构件属于机械传动与支撑系统中的典型铰接连接部件，核心功能是实现轴类构件与外部安装基体之间的转动铰接支撑，同时承担径向载荷传递与轴向限位作用，广泛应用于各类需要转动副连接的工装夹具、自动化输送线摆臂、小型设备开合机构、轻工机械连杆组件中。从结构设计逻辑来看，主体采用中部空心圆柱套筒作为核心承载段，套筒内孔为光面设计，可直接与光轴类零件形成间隙配合，满足铰接转动的低摩擦需求，套筒壁厚经过载荷校核，可承受常规工况下的径向挤压力与周期性摆动带来的疲劳载荷，避免长期使用出现套筒变形、内孔失圆的问题。两侧对称布置的立式安装耳板是该部件的安装定位核心，耳板与中部套筒采用一体化成型结构，消除了拼接焊接带来的应力集中隐患，

　　每侧耳板上设置两个同轴安装孔，孔位与套筒轴线保持平行，安装时可通过螺栓穿过耳板孔位将整个支座固定在设备安装基面，双孔设计相比单孔固定可有效防止支座工作时出现绕安装螺栓的转动偏移，提升连接刚性。耳板与套筒衔接位置做了圆弧过渡处理，可分散应力集中点，避免摆动载荷作用下衔接位置出现开裂失效。从安装边界来看，中部套筒的轴向长度略短于两侧耳板的外端面间距，安装时套筒两端不会与外部安装面产生干涉，耳板的外伸高度经过尺寸匹配，保证套筒内孔轴线与安装基面的距离满足配套轴件的转动空间需求，不会出现轴件转动时与安装基面剐蹭的问题。耳板上的安装孔中心距经过标准化设计，可适配行业内通用的安装孔位规格，无需额外加工适配孔位即可完成装配。

　　该结构在设计时充分考虑了实际装配的工艺性，所有棱边均做了小倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能引导安装螺栓顺利穿入孔位，提升装配效率。套筒内孔的尺寸公差按照铰接配合的常用公差带设计，既保证轴件可以灵活转动，又不会因配合间隙过大产生径向窜动，影响整个铰接副的运动精度。两侧耳板的平行度公差控制在合理范围内，避免安装后出现耳板偏斜导致轴件卡滞、转动阻力过大的问题。在实际应用场景中，这类铰接支座常作为连杆机构的固定端铰接点，比如小型包装设备的开合门铰接支撑、输送线挡料摆臂的根部支座、工装夹具的压紧臂转动支撑，相比单耳铰接结构，双耳对称设计的抗偏载能力更强，可承受一定方向的侧向载荷，适用的工况范围更广。
