通讯设备用多折边钣金安装壳体结构

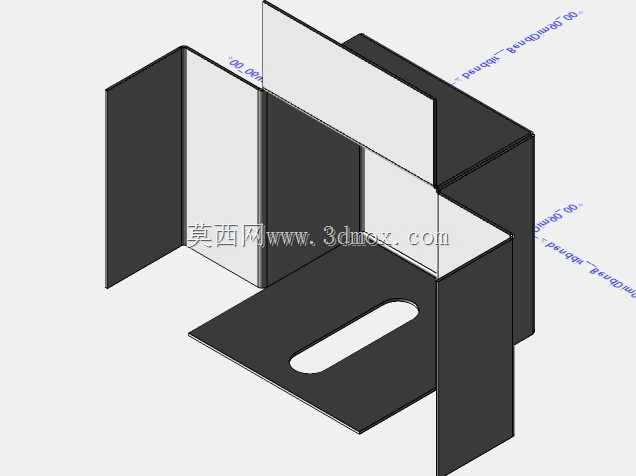

　　该钣金结构件主要应用于小型通讯终端设备的内部安装承载场景，作为内置功能模块的支撑与防护壳体使用，日常工况中需要同时承担模块固定、电磁屏蔽边界、结构限位三个核心作用，适配小型通讯信号中转、终端接入类设备的内部装配需求。从结构设计逻辑来看，整体采用多面折弯一体成型的思路，基底为平板结构，通过垂直向上的多道折弯形成围合式的半开放腔体，不需要额外拼接侧板，减少了装配环节的紧固件使用量，同时折弯连接处的结构强度远高于拼接结构，能承受日常设备运输、安装过程中的常规冲击载荷，避免拼接缝错位导致的内部模块移位问题。基底平板上开设的长圆形腰型孔，是专门为内部模块的安装固定设计的可调位结构，相比圆形固定孔，腰型孔可以在装配时提供一定的位置调整余量，

　　抵消钣金折弯过程中产生的尺寸公差，也能适配不同尺寸规格的内置模块安装需求，降低装配时的对位难度，提升产线装配效率。多道折弯形成的立板高度经过匹配设计，刚好可以围合住内置通讯模块的最大外形尺寸，立板边缘没有额外的翻边压边结构，是为了给模块的接线、排线预留足够的操作空间，避免立板边缘干涉线缆的弯折走向，同时立板的折弯内R角统一采用板材厚度1.5倍的常规钣金折弯参数，适配常规数控折弯设备的加工工艺，不需要定制特殊折弯模具，能够直接在常规钣金产线完成加工，有效控制加工成本。从安装边界来看，整体结构的外轮廓尺寸适配常规小型通讯设备的内部安装仓尺寸，各立板的外侧面与设备外壳内壁之间预留了0.8mm的安全间隙，

　　避免钣金件加工公差导致的装配卡滞问题，基底平板的四个角位虽然没有额外开设固定孔，但可以通过侧面立板与设备内部的定位卡槽配合完成固定，也可以根据实际装配需求在平板空余位置追加固定孔位，结构本身预留了足够的改造空间。在功能特性层面，该钣金结构除了承载内部模块之外，连续的金属折弯壁面可以形成连续的电磁屏蔽层，能够减少内部通讯模块受到的外界电磁干扰，也能降低模块工作时对外的电磁辐射，满足通讯类设备的电磁兼容基础要求。结构的板材厚度选用常规冷轧钢板规格，平衡了结构强度与整体重量，不会因为板材过薄导致折弯后变形，也不会因为板材过厚增加不必要的设备整体重量，同时板材表面可以根据需求进行喷塑、镀锌等表面处理，适配不同使用环境的防腐蚀、绝缘需求。

　　设计过程中充分考虑了钣金加工的工艺合理性，所有折弯边的高度都满足数控折弯设备的最小折弯边要求，不存在折弯干涉、无法一次成型的结构，腰型孔的位置距离折弯边的距离大于3倍板材厚度，避免折弯过程中孔位出现拉扯变形的问题，整体结构不需要后续焊接、打磨工序，下料、折弯两道核心工序即可完成成型，加工工序短，批量生产的良率能够稳定控制在较高水平。实际使用过程中，该结构可以直接嵌入通讯设备的内部安装位，内置模块通过腰型孔固定在基底平板上，各侧立板可以对模块形成侧向限位，避免设备受到振动时模块出现横向窜动，相比塑料材质的安装支架，钣金结构的导热性能更好，能够将模块工作时产生的热量通过金属壁面传导到设备外壳，辅助提升设备的散热能力，延长内部电子元件的使用寿命。
