双层六边形多通接口结构件

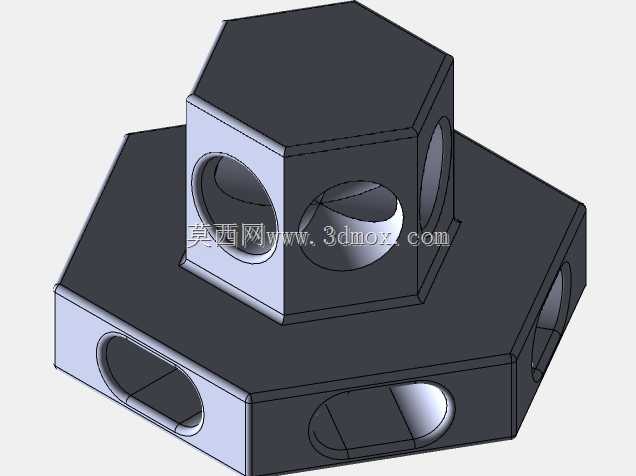

　　该结构件采用上下双层同轴六边形的堆叠式构型，下层六边形基座尺寸大于上层六边形凸台，整体为一体化成型的壳体类零件，各侧面均开设椭圆形贯通接口，可作为多通路的流体、线缆转接载体使用。从实际应用场景来看，这类多面开孔的同轴六边形结构，常被用于通讯基站内部的线缆分线基座、小型气动控制回路的分气块，或是实验台架上的多管路集成转接座，依托六个侧面的均匀布局，可实现不同方向的管线对接，减少管路弯折带来的流阻或线缆磨损。设计过程中优先考虑了安装边界的适配性，下层六边形基座的底面为平整安装面，可直接贴合设备安装板通过侧边预留的固定位完成锁附，无需额外设计转接法兰，上层凸台的高度与下层基座的厚度比例经过反复校核，

　　既保证各接口的开孔深度满足接头拧入的螺纹啮合长度要求，又避免整体结构过于厚重带来的材料浪费。各侧面的椭圆形开孔并非等径设计，下层基座的开孔尺寸大于上层凸台的开孔尺寸，可适配不同外径的管线或接头，开孔边缘均做了圆角过渡处理，避免穿线或插管时割伤线缆外层、划伤密封胶圈，同时降低应力集中系数，提升零件在受侧向载荷时的结构强度。从建模逻辑来看，整体采用凸台拉伸叠加切除的方式构建，先绘制上下两层的六边形草图完成主体拉伸，再针对每个侧面建立垂直于六边形棱面的基准面，在对应基准面上绘制椭圆轮廓完成贯通切除，最后对所有锐边做等半径倒圆角处理，保证零件的可加工性，无论是采用注塑成型还是CNC铣削加工，都能顺利脱模或走刀，不会出现倒扣无法加工的问题。

　　这类结构件在实际使用中，可根据接入介质的不同更换对应材质，走通讯线缆时可选用阻燃ABS材质降低成本，走低压气体时可选用铝合金材质兼顾强度与轻量化，走低压液体时可选用POM材质提升耐腐蚀性，六边形的对称构型也让零件在安装时无需刻意区分方向，六个方位均可作为主接入方向，大幅降低现场装配的对位难度，同时对称结构也让零件在受内压时受力更均匀，不会出现单侧应力过大导致的开裂问题。
