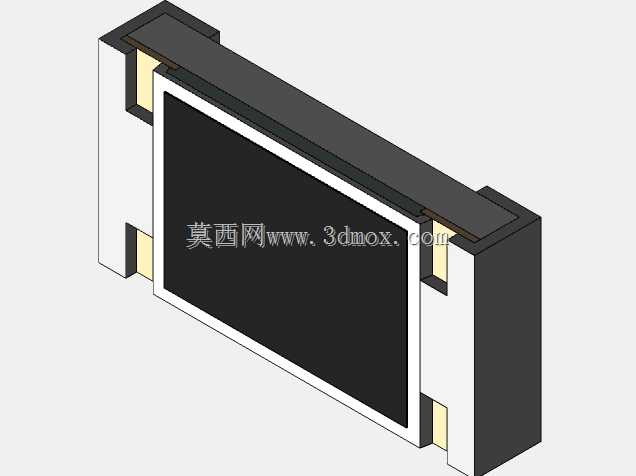

英制1206封装贴片电阻三维结构模型

　　在消费电子、通讯设备、工业控制板卡的表面贴装生产线布局阶段，精准的元器件三维模型是PCB布局仿真、钢网开孔设计、贴装路径校验的核心基础数据，这款1206规格贴片电阻的三维结构，完全依照实际量产元件的实体尺寸还原，可直接导入各类EDA结构协同软件，完成板级装配的干涉校验工作。不同于常规简化的方块式元件模型，这款模型还原了贴片电阻的三层实体结构：外层黑色阻焊保护层、中间白色陶瓷基体、两端三层电镀的端电极结构，甚至还原了端电极与陶瓷基体衔接处的阶梯结构，能真实模拟回流焊过程中焊锡的爬锡空间，帮助结构工程师在设计阶段就预判焊盘设计的合理性，避免出现立碑、虚焊等贴装不良问题。从安装边界来看，该元件公制等效3216规格，实体长度3.10mm、

　　宽度1.60mm、整体高度0.55mm，建模时严格控制了各结构的尺寸公差，端电极的外露长度、电极厚度都依照JEDEC封装标准设定，在进行PCB布局时，可直接以此模型的边界划定元件禁布区，避免与周边贴片电容、IC引脚、丝印标识出现空间冲突。在实际工程应用中，这类通用封装的贴片电阻是板卡上用量最大的无源器件之一，从电源回路的限流、信号链路的阻抗匹配到上下拉电平设置，都需要用到该规格元件，精准的三维模型能帮助结构工程师在产品堆叠设计阶段，准确核算板卡整体的装配高度，尤其是在超薄消费电子、便携通讯设备的结构设计中，0.55mm的元件高度直接影响壳体与PCB之间的间隙预留，若模型尺寸存在偏差，很容易出现壳体顶到元件、

　　装配后挤压元件导致开裂的问题。设计这款模型时，没有做过度的结构简化，端电极的三层镀层结构（内层镍阻挡层、中间锡铅焊层、外层抗氧化层）的厚度比例都依照实际元件的生产工艺还原，在做热仿真分析时，可直接给不同结构部分赋予对应的材料参数：陶瓷基体赋予氧化铝陶瓷的导热系数、端电极赋予金属镀层的导热参数、阻焊层赋予环氧树脂的热阻参数，能更精准地模拟电阻在额定功率下的温升情况，帮助硬件工程师评估板卡的热分布合理性，避免局部过热导致的元件寿命衰减问题。对于SMT产线的工艺工程师来说，这款模型还可用于贴片机吸嘴的选型校验，模型顶面的平整区域尺寸完全还原实物，可直接模拟吸嘴拾取元件时的接触面积，判断所选吸嘴是否能稳定拾取元件，避免生产过程中出现抛料率过高的问题。
