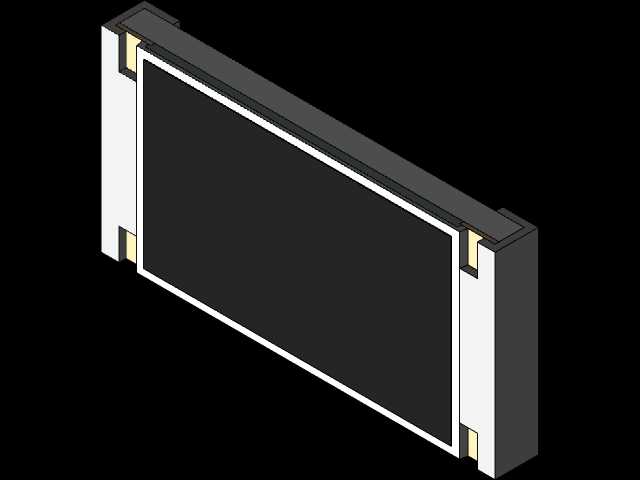

英制2010规格贴片式电阻器三维结构

在消费电子、工业控制板卡、汽车电子模块的表面贴装生产线中，2010封装的贴片电阻是应用占比极高的无源器件，这类器件的三维建模精度直接影响PCB布局阶段的干涉校验、钢网开孔设计以及回流焊工艺的仿真验证。不同于插件电阻的引脚穿板安装形式，这款SMD电阻采用全端面电极设计，两端的金属化端电极完全覆盖器件宽度方向的端面，在回流焊过程中，焊锡会在端电极与PCB焊盘之间形成均匀的圆角焊缝，建模时特意还原了端电极与陶瓷基体之间的微小台阶，避免布局时出现焊盘与器件本体干涉的误判。从安装边界来看，这款器件公制尺寸对应5025封装，本体长度5.00mm、宽度2.50mm、厚度0.55mm，建模时严格按照JEDEC封装标准划定了器件的占位空间，同时预留了回流焊过程中器件可能出现的微小位移公差，在高密度PCB布局场景下，相邻器件的安全间距可以直接参考模型的外轮廓进行校验，无需额外叠加封装余量。设计这款模型时，没有采用简化的方块式建模思路，而是还原了陶瓷基体、端电极、内部电阻层的分层结构，陶瓷基体采用高纯度氧化铝材质的外观质感，端电极做了三层金属结构的区分，最外层的锡铅镀层做了哑光金属的质感处理，方便结构工程师在做整机热仿真时，直接赋予不同结构对应的材料参数，不用再对模型进行二次拆分。在实际设备应用中，这类电阻多用于电源回路的限流、信号链路的分压以及阻抗匹配场景，模型的厚度方向严格控制在0.55mm，在做薄型化消费电子的结构堆叠时，可以直接将模型导入装配环境，校验器件与外壳、屏蔽罩之间的安全距离，避免后期打样出现器件顶壳的问题。不同于大封装功率电阻的凸起结构，这款2010电阻的本体上表面完全平整，没有任何标识字符的凸起，建模时特意将表面做了平面度的还原，方便在做自动光学检测（AOI）的仿真时，准确模拟相机拍摄时的反光效果，提前优化检测程序的参数。端电极的内侧做了微小的倒角处理，这一细节是实际生产中为了避免端电极在贴装过程中出现崩边而设计的，建模时保留这一特征，能够让贴片机吸嘴取料的仿真过程更贴近实际生产状态，准确计算吸嘴的吸附位置和取料高度。
